FLIR

FLIR Muon - тепловизионный модуль

Неохлаждаемый тепловизионный модуль для разработчиков OEM устройств. На выбор два вида ик-детекторов 640 х 512 и 336 х 256.

Тепловизионный модуль для OEM разработчиков

Интегрируемый тепловизионный модуль для OEM устройств

FLIR Muon — это калиброванный неохлождаемый тепловизионный модуль. Разработан для ОЕМ-производитлей с целью его интеграции в собственные разработки. «Движок» тепловизионной камеры с отлично сбалансированным размером, весом и потребляемой мощностью (SwaP), Muon требует только наличия стандартных протоколов питания и связи для формирования выходного видеосигнала через параллельный интерфейс (КМОП). Так как каждый модуль Muon калибруется в диапазоне температур для работы вне зависимости от термоэлектрического преобразователя, ОЕМ-производителям больше не нужно разрабатывать собственные сложные системы заводской калибровки и оборудования или процессов, что помогает сделать производство быстрее, проще и дешевле.

Простота интеграции

  • Стандартные интерфейсы предусматривают вход питания, видеовыход через параллельный интерфейс (КМОП).
  • Магниевый корпус  в сборе с коннектором Hirose.
  • Интуитивно понятное соединение.

Откалиброванный тепловизионный модуль

  • Откалиброван с использованием ведущего в отрасли термостабилизаированного процесса FLIR.
  • Требует оптимизации изображения только после окончательной сборки.
  • Muon содержит заедомо бездефектный кристалл (KGD), увеличивающий выход продукции, годной с первого предъявления.

Преимущества, позволяющие лидировать на рынке

  • 17 мкм VOx матрица в фокальной области (FPA) - разрешение 640 х 512 и 336 х 256 (кадровая частота 60 Гц и 9 Гц).
  • Оптимизирован по размеру, весу и мощности - 22 х 22 х 7 мм и менее 5 грамм.
  • Питание < 300 мВт / <450 мВт (для разрешения 336/640) и время запуска < 0,5 секунды.

Файлы для Muon

Возникли вопросы по товару?

Дмитрий Карнеев

Здравствуйте! Меня зовут Дмитрий Карнеев. Я руководитель отдела «Системы безопасности».

Готов ответить на все ваши вопросы по товару «Muon». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики модуля

Muon 336

Muon 640

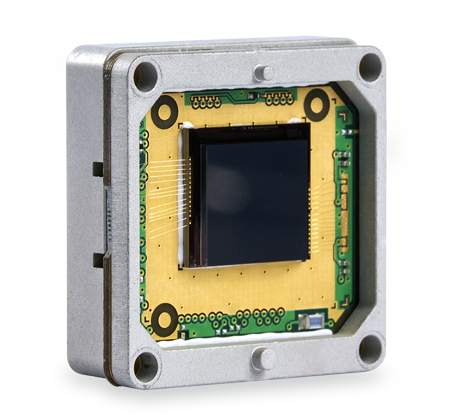

FLIR Muon 336

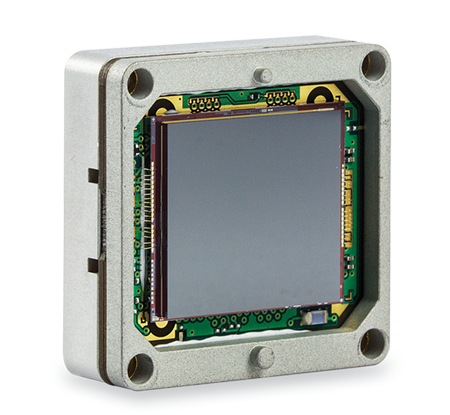

FLIR Muon 640

Обзор

Тип системы

336 × 256 VOx Microbolometer

640 × 512 VOx Microbolometer

Диапазон

7.5 – 15.0 мкм

Размер пикселя

17 микрон

Чувствительность

<50 мK

< 60 мK

Тепловая постоянная времени

≤15 мс (≤12 мс стандартноl)

Выходы

Частота кадров

16-бит температура калибровка Параллельный интерфейс видеовыход (КМОП)

Frame Rate (Full Window)

60Гц, 50Гц and <9Гц

Работа и управление

Фильтр подавления шума (NUC)

Калибровка FLIR обеспечивает постоянное цифровой выходной уровень над диапазоне температур (четыре таблицы). ОЕМ контролировать одну точку NUC (затвора) и переключение таблицы

Bad Pixel Replacement

Плохой Pixel Замена (БНР) данные, предоставляемые, требуется пользователю применять

Управление камерой

I2C коммуникации, дискретной управления

Интерфейс сигнала

Connector 60-контактный Hirose: мощность, комм цифровые данные, внешней синхронизации

телеметрические данные

Температура FPA, тип FPA, частоту кадров, текущая таблица КНУ

Физические характеристики

Размер/вес

22 × 22 × 8 мм / <5 г

Интерфейс крепления

Четыре M1.6x0.35 резьбовые отверстия для крепления

Питание

Входное напряжение

Стандарты Imaging Device: 3,3, 2,5 В, 1,8 В, 1.2V

Рассеивание мощности

<300 мВт (336), <450 МВт (640) при комнатной температуре

Время получения изображения

<500 мс

Условия экусплуатации

Диапазон рабочих температур

от -40°C до + 80°C внешней температуры

Диапазон температур хранения

от -55°C до + 105°C внешней температуры

Температура объектов измерения

50 ° С выше и ниже температуры окружающей среды

Ударостойкость

250 1.0 мс полусинусоида и 500 мс 0,8 полусинусоидальном

Вибрации

4,3 г; 3 оси, 8 часов каждый

Температурный удар

5 ° С / мин

Влажность

5 - 95% без конденсации

Рабочая высота

+40,000 футов

Соответствие директива ROHS, REACH и WEEE

Да
