Onsite High Voltage

OWTS DAC HV300

Система диагностики и  локализации мест повреждений кабельных линий методом измерения частичных разрядов

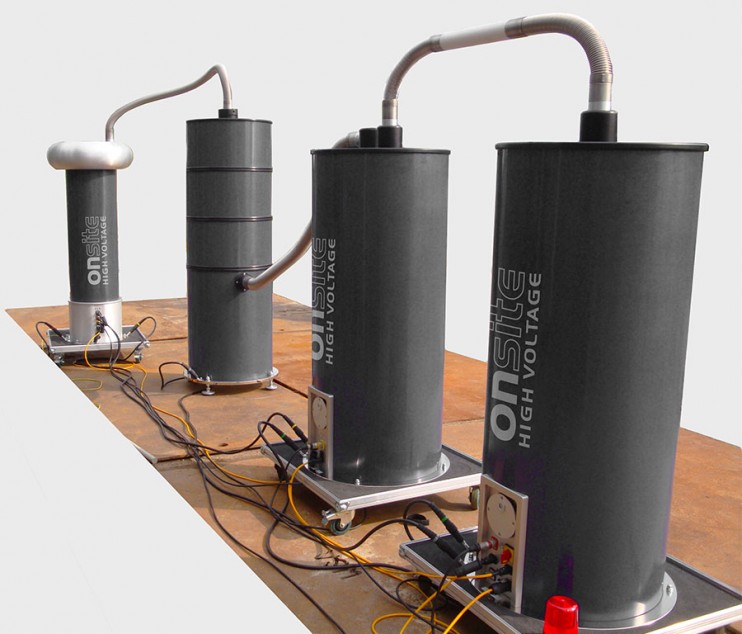

Система диагностики и локализации мест повреждений кабельных линий OWTS DAC HV300

  • Поставляется в минимальные сроки

Система измерения частичных разрядов OWTS используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

Система состоит из ноутбука, управляемого по беспроводному WLAN каналу в/в блока и блока обработки сигнала.

В/в блок состоит из в/в источника и резонансной катушки с интегрированным в/в переключателем для создания переменного испытательного напряжения. Туда же встроен в/в делитель и контроллер для цифровой обработки данных и сигналов ЧР. Хранение, анализ и оценка сигналов ЧР производится в ноутбуке и может быть осуществлена непосредственно на месте проведения измерений или позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.

Основные преимущества

  • Измерение частичных разрядов на частотах, близких к рабочим
  • Online обработка для комплексной диагностики ЧР
  • Портативная система, компактная конструкция и небольшой вес
  • Встроенное измерение tan

Подробнее о современных методах испытаний и диагностики высоковольтных кабельных систем читайте в статье: «Современные методы испытаний и диагностики высоковольтных кабельных систем​»

Файлы для OWTS DAC HV300

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «OWTS DAC HV300». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Макс. Выходное напряжение

300 кВпик

Точность +/- 1%

Разрешение 0,1 кВ

Диапазон затухающего пер. напряжения

10 Гц – 800 Гц

Диапазон емкости испытываемого объекта

0,02 мкФ – 27 мкФ

Высоковольтный зарядный ток

от 12,5 мА до 50 мА*

*Требуются дополнительные источники высокого напряжения

Диапазон измерения ЧР

1 пКл – 100 нКл

Ширина полосы измерения ЧР

В соответствии с IEC 60270

Ширина полосы локализации ЧР

150 кГц – 50 МГц, автоматическая корректировка широкого диапазона полосы локализации для коротких и длинных кабелей

Точность измерения ЧР

1 пКл

Точность локализации ЧР

от 1,0 до 0,1 м

Диапазон определения коэффициента диэлектрических потерь

1 x 10-3 – 5 x 10-2

Сетевое питание (с одним главным источником питания)

3-фазный пер. ток 230/400 В ± 10%, 48 – 63 Гц, 5000 ВА

Общая масса с багажными кейсами

Прибл. 1025 кг
