Megger

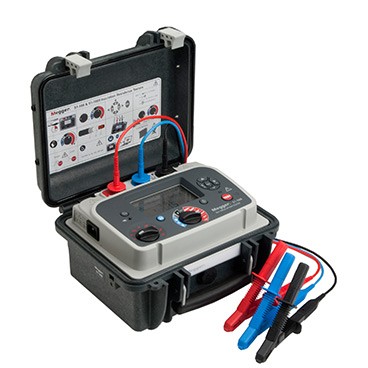

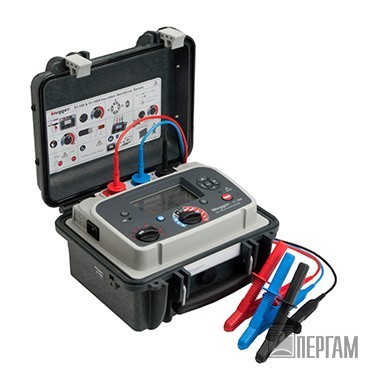

Megger S1-568

Автономный прибор для тестирования сопротивления изоляции высоким напряжением до 5, 10 и 15 кВ в зависимости от модели. Повышенная помехозащищенность.

Мегаомметры Megger S1-568

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Megger S1-568: 12 месяцев

Новая серия тестеров изоляции S1 компании Megger состоит из 5-киловольтной модели S1-568, 10-киловольтной S1-1068 и
15-киловольтной модели S1-1568. Эти самые современные приборы предназначены для энергосистем общего пользования и обслуживающих компаний, работающих в сфере производства, передачи и распространения электроэнергии. Благодаря ведущему в своем классе току заряда, шумоподавлению и программным фильтрам серия S1 компании Megger – это самые передовые тестеры сопротивления постоянным током на сегодняшний день.

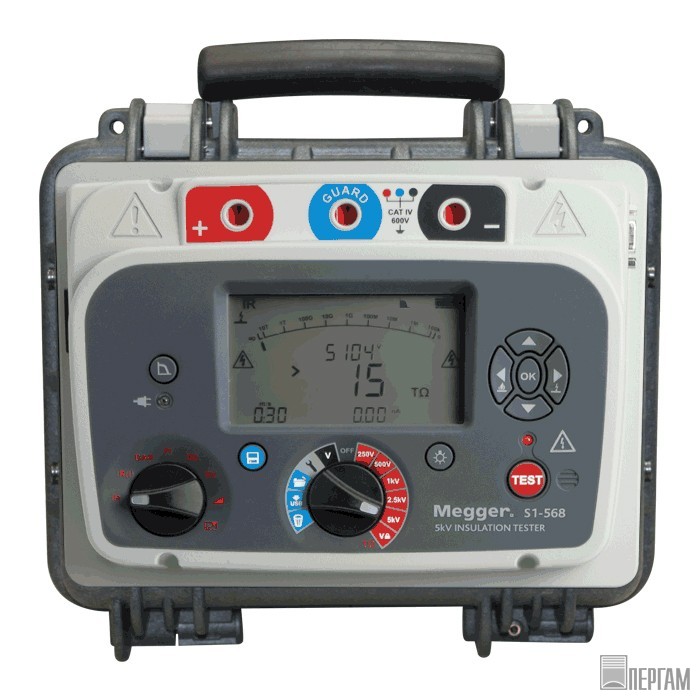

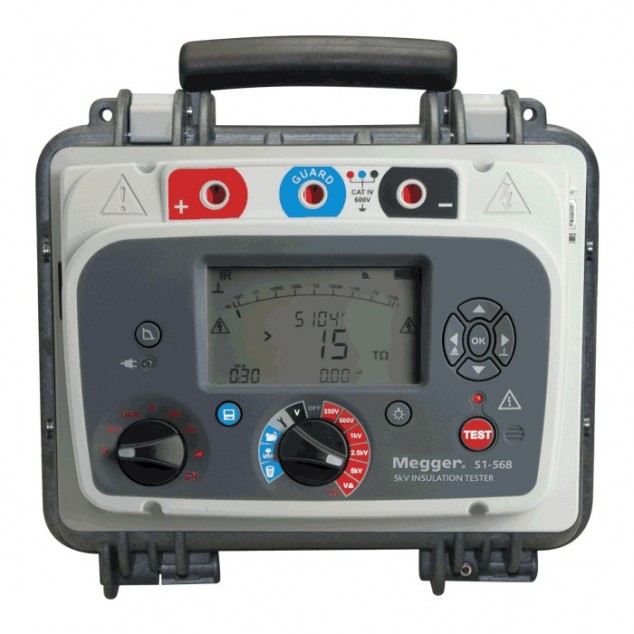

Производительность приборов - главное в работе новой серии S1, которая обеспечивает быструю зарядку батарей и работу от источника переменного тока при разряженной батарее. Интуитивно понятный интерфейс пользователя обеспечивает работу тестера без потери времени на запоминание алгоритма работы. Простота работы обеспечивается двумя поворотными переключателями, а большой дисплей с подсветкой позволяет одновременно отображать множество результатов. Графическое руководство быстрого запуска расположено внутри крышки каждой модели для помощи неопытным пользователям.

Прибор обеспечивает безопасность работы, у 5-киловольтной и 10-киловольтной моделей категория защиты CAT IV 600 В до 3000 м и у 15-киловольтной CAT IV 1000 В до 4000 м. Изготовители комплексного оборудования и ремонтные организации оценят функцию дистанционного управления, позволяющую автоматизировать тестирование сопротивления в производственных помещениях, так же, как техники на подстанциях захотят работать на более удобном, безопасном расстоянии.

У серии S1 двойной корпус – твердый внешний для защиты тестера от сотрясений и внутренний противопожарный. Категория защиты корпуса препятствует проникновению влаги и пыли при хранении или транспортировке прибора. На крышках есть пристегиваемые кабельные карманы, благодаря которым кабели находятся с прибором постоянно. Крышки футляра съемные для более удобного доступа к клеммам.

В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения, плюс диапазон блокирующего напряжения, устанавливаемый пользователем. Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации (PI), коэффициента абсорбции (DAR), испытание на диэлектрический разряд (DD) и тесты при ступенчатом (SV) и линейном изменении напряжения (Ramp test).

Увеличенная емкость памяти позволяет сохранять результаты с отметкой времени/даты, записывать данные и воспроизводить результаты на экране. Полностью изолированный интерфейс для USB-устройств или встроенный интерфейс Bluetooth® используется для безопасной передачи данных в ПО PowerDB компании Megger – версии Pro, Advanced и Lite программные средства управления ресурсами.

Испытательные кабели имеют двойную изоляцию и зажимы и рассчитаны на эквивалент 3 кВ одинарной изоляции до 6 кВ для набора кабелей со средними зажимами и эквивалент 5 кВ одинарной изоляции до 10 кВ для набора кабелей с большими зажимами. Испытательные кабели 15 кВ имеют изоляцию 15 кВ.

Особенности и преимущества

  • Измерение сопротивления: 15 ТОм - 5кВ, 35 ТОм - 10 кВ, 35 ТОм - 15 кВ
  • Высокий ток - 6 мА ток короткого замыкания.
  • Высокая стойкость к шумам - 8мА шумоподавление.
  • 4 программных фильтра: 10 с, 30 с, 100 с, 200 с.
  • Литиево-ионный аккумулятор – заряжается в течение 2
    часов и позволяет непрерывно тестировать нагрузку в
    100 МОм (S1-568) в течение 6 часов, аккумулятор соответствует IEC62133.
  • Категория защиты CAT IV 600 В до 3000 м (S1-568, S1-1068).
  • Категория защиты CAT IV 1000 В до 4000 м (S1-1568).
  • Дистанционное управление через USB-кабель.
  • Загрузка данных через USB-кабель или по Bluetooth.
  • Измерение сопротивления изоляции, измерение сопротивления изоляции по времени, коэффициент абсорбции (DAR), индекс поляризации (PI), диэлектрический разряд (DD), диагностические тесты при ступенчатом (SV) и
    линейном (Ramp) изменении напряжения.
  • Широкий LCD - дисплей с подсветкой.
  • Выделенная функция вольтметра (от 30 В до 660 В) переменного или постоянного тока.
  • Расширенная память, отображение на экране и часы для отображения результатов в реальном масштабе времени
  • Использование программного обеспечения (ПО) PowerDB.
  • Опция записи температуры и/или относительной влажности с сохранением результатов (измеряются независимо).

Файлы для Megger S1-568

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «Megger S1-568». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Наименование критерия

MIT-515

MIT-525

MIT-1025

MIT-1525

S1-568

S1-1068

S1-1568

Дисплей:

Аналоговый/ цифровой

Питание:

От сети/ От батареи

Батарея

Литиево-ионная 11.1 В, 5.2 ампер-часа

Срок службы батареи

Обычно 6 часов непрерывной работы
при 5 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 10 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 15 кВ с нагрузкой 100 MΩ

Обычно 6 часов непрерывной работы
при 5 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 10 кВ с нагрузкой 100 MΩ

Обычно 4,5 часа непрерывной работы
при 15 кВ с нагрузкой 100 MΩ

Испытательное напряжение:

Максимально

5000

10000

15000

5000

10000

15000

Минимальное

250

500

1000

250

250

250

Диапазон измерения сопротивления

От 10 kΩ до 10 TΩ

От 20 kΩ до 20 TΩ

От 10 kΩ до 30 TΩ

От 10 kΩ до 10 TΩ

От 10 kΩ до 35 TΩ

От 10 kΩ до 35 TΩ

Ток короткого замыкания

3 мА

6 мА

Измерение емкости

Диапазон по емкости

От 10 nF до 25 μF

От 10 nF до 25 μF

От 10 nF до 50 μF

Погрешность по емкости

±10% ±5 nF

±10% ±5 nF

Измерение тока

Диапазон измерение тока

От 0.01 nA до 6 мA

Погрешность измерения тока

±5% ±0.2 nA при всех напряжениях (23°C)

Подавление помех

3 мА от 450 В до 5 кВ

3 мА от 960 В до 10 кВ

6 мА от 2100 В до 15 кВ

3 мА от 450 В до 5 кВ

8 мА от 2560 В до 10 кВ

8 мА от 2800 В до 15 кВ

Вольтметр

Диапазон вольтметра

От 30 В до 660 В переменного или
постоянного тока, 45-65 Гц

Погрешность вольтметр

±3%, ±3 В

Таймер:

Диапазон таймера

До 99 минут 59 секунд,
минимальная установка 15 секунд

Емкость памяти

5.5 часов непрерывной записи с 5-ти секундным интервалом

Режимы тестирования

IR, IR(t), DAR, PI,SV, DD, ramp test

Интерфейс

USB тип B

USB тип B + bluetooth

Спецификация GUARD

2% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию

1% доп. ошибки при утечке по поверхности 500 кОм и 100 МОм через изоляцию

Окружающая среда:

Рабочая температура

От -20°C до 50°C

Температура хранения

От -25°C до 65°C

Влажность

90% относительной влажности без образования конденсата при 40 °С

Степень защиты:

С открытой крышкой

IP40

С закрытой крышкой

IP65

Безопасность:

Соответствует требованиям IEC 61010-1

CATIV 600 В

CATIV 1000 В

CATIV 600 В

CATIV 1000 В

Габариты

Д 315 мм х Ш 285 мм х В 181 мм

Д 360 мм х Ш 305 мм х В 194 мм

Д 315 мм х Ш 285 мм х В 181 мм

Д 360 мм х Ш 305 мм х В 194 мм

Вес

4,5

6,5

4,5

6,5

Файлы для Megger S1-568
