Тестер трансформаторов тока и реле Megger MCRT

  • Megger MCRT
  • Поставляется в минимальные сроки
  • 12
    Гарантия на Megger MCRT: 12 месяцев

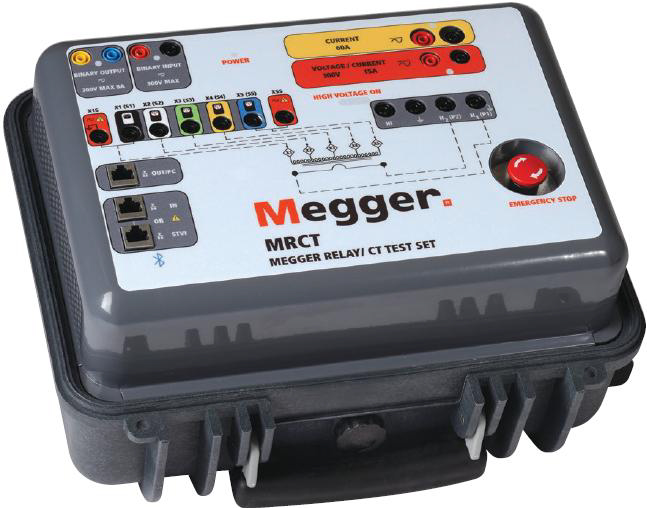

Тестер трансформаторов тока и реле Megger MCRT

Тестер MRCT компании Megger – это легкий, прочный портатив-ный прибор, который используется для выполнения на ТТ размагничивания, определения коэффициента трансформации, характеристик насыщения, сопротивления обмоток, полярности, отклонения фазы и сопротивления изоляции. Тестер MRCT автоматически вычисляет погрешности определения коэффици-ента трансформации, кривых намагничивания и точек перегиба. MRCT обеспечивает выход напряжения и тока, регулируемые микропроцессором, и измерительные средства для автоматиче-ских испытаний ТТ с одним или несколькими коэффициентами трансформации, сокращая при этом время тестирования и увеличивая производительность. MRCT подключают напрямую к ТТ с несколькими коэффициентами трансформации, а все тесты – определение насыщения, коэффициента трансформации и полярности, сопротивления обмоток и изоляции – по всем отводам выполняются путем нажатия кнопки без изменения подключения проводов.

Управление тестером MRCT осуществляется с помощью контроллера Smart Touch View Interface (STVI) компании Megger. STVI – это полноцветный ЖК-дисплей с сенсорным экраном высокого разрешения, который позволяет пользователю выполнять тестирование в ручном и автоматическом режимах быстро и просто, используя экран ручного тестирования,
а также – предустановленные процедуры тестирования. Большой цветной дисплей позволяет пользователю легко считывать все необходимые данные в процессе проведения испытаний и дает возможность видеть кривую намагничивания ТТ. Тестер также может быть поставлен без контроллера STVI компании Megger, а управление им может осуществляться с помощью лэптопа с программным обеспечением (ПО) PowerDB компании Megger.

Преимущества

  • Запатентованная технология одновременных измерений на нескольких отводах, которая снижает время испытаний многоотводных трансформаторов тока (ТT) на 20%
  • Повышенная точность для поддержки испытаний ТТ защитно-го типа и измерительного класса точности
  • Интегрированная система испытаний однофазных реле
  • Комплексное тестирование: выполнение размагничивания, определение кривой намагничивания и точек ее перегиба, измерение коэффициентов трансформации и сопротивления изоляции обмоток, а также многое другое
  • Измерение всех коэффициентов трансформации и определе-ние характеристик намагничивания на многоотводных ТТ путем присоединения одного провода
  • Дополнительная методика насыщения постоянным током для тестирования ТT с точками перегиба кривой намагничивания вплоть до 30 кВ
  • Дополнительная интегрированная система испытаний трансформаторов напряжения / трансформаторов постоянного напряжения (с постоянным коэффициентом трансформации)

Возможности аппаратных средств и дополнительные принадлежности

Тестирование трансформаторов тока (ТТ) используя напряжение постоянного тока

Прибор MRCT может быть сконфигурирован так, чтобы была включена функция возбуждения токового трансформатора, используя напряжение постоянного тока. При этой конфигурации MRCT может определять точки перегиба кривой насыщения на токовых трансформаторах напряжением вплоть до 30 кВ. Когда MRCT конфигурирован для испытаний на переменном токе, прибор будет выполнять тест на насыщение, используя напря-жение переменного тока вплоть до 2 кВ. Если для насыщения ТТ требуется дополнительное напряжение более 2 кВ, то прибор будет переключаться на напряжение постоянного тока и завер-шать насыщение ТТ. Затем MRCT преобразует данные, полу-ченные на постоянном токе, в эквивалентные данные для пере-менного тока и объединит оба набора данных в одну кривую возбуждения, соответствующую данному ТТ. С другой стороны, если прибор MRCT настроен для выполнения теста на возбуж-дение/насыщение, используя преимущественно напряжение постоянного тока, то тогда он будет подавать напряжение пере-менного тока вплоть до 300 В, а затем переключится на напря-жение постоянного тока для завершения насыщения ТТ. И снова этот набор данных будет объединен и преобразован в соответ-ствии с частотой сети 50/60 Гц и будет получена соответствую-щая кривая возбуждения.

Применение

Как часть программы регулярного технического обслуживания для проверки заводских показаний и локализации дефектов в токовых трансформаторах, прибор MRCT может точно выпол-нять тест на возбуждение в ТТ и определять точку перегиба вплоть до 2 кВ, используя напряжение переменного тока. Для тех ТТ, которые имеют точку перегиба выше, чем 2 кВ, можно скон-фигурировать MRCT для применения напряжения постоянного тока для насыщения ТТ и точного определения точки перегиба вплоть до 30 кВ.

 Тестирование трансформаторов напряжения (ТН)

Описание

Прибор MRCT может быть сконфигурирован для тестирования трансформаторов напряжения (ТН). При такой конфигурации MRCT может определять ошибки в коэффициенте трансформа-ции и фазовых углах, а также измерять сопротивление вторичной обмотки электромагнитных трансформаторов напряжения.

Применение

Как часть программы регулярного технического обслуживания для проверки заводских характеристик и локализации дефектов в трансформаторах напряжения, прибор MRCT может точно опре-делять коэффициент трансформации, сдвиг фаз и сопротивле-ние вторичной обмотки. В MRCT используется напряжение вплоть до 300 В для точного определения коэффициента транс-формации и фазового угла электромагнитных трансформаторов напряжения.

Тестирование трансформаторов напряжения с разделительными конденсаторами (ТНсРК)

Описание

С включенными опциями ТР и ТНсРК тестер MRCT может опре-делять коэффициент трансформации трансформаторов напряже-ния с разделительными конденсаторами и фазовую погрешность. С выходом по напряжению вплоть до 2 кВ прибор MRCT может определять погрешность коэффициент трансформации и фазо-вую погрешность ТН низкого и среднего напряжения до 245 кВ с разделительными конденсаторами.

Применение

MRCT позволяет измерять коэффициент трансформации и фазо-вую погрешность ТНсРК для определения корректности работы таких трансформаторов и принятия решения о возврате их в эксплуатацию. Прибор MRCT позволяет подавать напряжение вплоть до 2000 В для определения коэффициента трансформа-ции ТН низкого и среднего напряжения до 245 кВ с разделитель-ными конденсаторами.

Назначение

Тест на насыщение
При единичном нажатии кнопки MRCT выполняет тест на насыщение ТТ и рассчитывает номинальную точку перегиба. Тест на насыщение может выпол-няться на частоте 50 Гц или 60 Гц при напряжении до 2000 В в соответствии с требованиями IEC (МЭК). Кроме того, MRCT может быть настроен для определения точек перегиба вплоть до напряжения 30 кВ, используя альтернативную методику насыщения постоянным током. Это позволяет тестировать боль-шинство токовых трансформаторов, используя частоту сети, обеспечивая при этом возможность тестирования большого класса ТТ с помощью портативного прибора.

Прибор рассчитывает номинальную точку перегиба в соответст-вии со стандартами IEEE C57.13.1, IEC 60044-1, IEC 60044-6 или IEC 61869, либо используя оба стандарта, а также – для специа-лизированных типов ТТ, таких как PX, TPS, TPX, TPY и TPZ. При тестировании на насыщение, прибор MCRT будет строить график кривой намагничивания ТТ на дисплее STVI и автомати-чески предоставит пользователю номинальную точку перегиба в соответствии с требуемыми стандартами IEEE или IEC. На мно-гих подстанциях ТТ имеют вторичную обмотку для реализации нескольких коэффициентов трансформации, в связи с этим, прибор MRCT позволяет получать и одновременно отображать до 10 кривых намагничивания ТТ.

Определение коэффициента трансформации, полярности
Используя MRCT, может быть выполнен тест на определение коэффициента трансформации. Метод, использующийся в MRCT, заключается в сравнении напряжения, поданного на вто-ричную обмотку, с результирующим напряжением, создаваемым на первичной обмотке. Например, если на вторичную обмотку подается 1 В на виток, то напряжение на первичной обмотке, будет 1 В. Точнее говоря, если 120 В подается на вторичную обмотку токового трансформатора 600:5 (коэффициент трансфор-мации 120:1), то на первичной обмотке будет напряжение 1 В.

Тест для определения сопротивления обмотки
Определение сопротивления обмотки ТТ выполняется путем подачи испытательного напряжения, измерения величины посто-янного тока и расчета сопротивления с поправкой на температуру.

Размагничивание
Обычные условия эксплуатации и типичные измерения сопро-тивления обмотки могут вызвать намагничивание ТТ. Прибор MRCT может автоматически размагнитить испытываемый ТТ. Эта процедура автоматического размагничивания полезна для гарантии того, что результаты теста на насыщение ТТ корректны. Размагничивание перед испытанием рекомендуется стандартами ANSI и IEC.

Нагрузка токового трансформатора
MRCT измеряет нагрузку подключенного к нему ТТ путем прямой подачи вторичного тока на нагрузку, которая отсоединена от ТТ. MRCT измеряет вторичное напряжение по величине и углу для подключенной нагрузки в ВА и в виде коэффициента мощности.

Тест для определения сопротивления изоляции
Для гарантии того, что вторичная цепь ТТ изолирована правильно, MRCT имеет встроенную систему измерения сопротивления изоляции при 500 В, 1000 В. Данный тест дает возможность убедится в том, что вторичная обмотка и вторичная цепь ТТ изолированы корректно по стандартам ANSI и IEC. MRCT также автоматически переключает испытательные провода для выполнения всех необходимых тестов изоляции. Эти тесты включают в себя: H-L, H-G, L-G.
Примечание: Перед выполнением этого испытания, отключите все электронные устройства нагрузки.

Сохранение и печать данных
Испытательная система MRCT позволяет не только проводить точные и автоматизированные испытания ТТ, но и систематизи-ровать и сохранять результаты испытаний в STVI для дальней-шей их выборки с помощью ПО. Все систематизированные результаты испытаний можно загрузить в ПО PowerDB Lite компании Megger для создания отчета и построения кривой намагничивания на компьютере или STVI. ПО PowerDB Lite также позволяет управлять MRCT без вмешательства оператора, реализуя, таким образом, полностью компьютеризированную автоматическую испытательную систему.

Обновление
MRCT позволяет выполнять обновление функций тестирования. Система MRCT, в случае необходимости, может быть обновлена, используя различные конфигурации и дополнительные принад-лежности.

Основные характеристики и преимущества

Запатентованная технология одновременных измерений на нескольких отводах – Система MRCT может обеспечить одновременное измерение напряжения на всех отводах во время насыщения ТТ, а также определение коэффициента трансформации и полярности. Это позволяет системе MRCT одновременно рассчитывать точки перегиба и коэффициенты трансформации для всех обмоток, устраняя, таким образом, необходимость многократных тестов ТТ, что существенно сокращает время испытаний.


Автоматизированные планы испытаний с проверкой намагничивания ТТ, определением коэффициента транс-формации и полярности, а также измерением сопротивления обмотки и проверкой изоляции – Выход прибора, управляемый микропроцессором, позволяет полно-стью автоматизировать тестирование ТТ. Прибор MRCT подключают напрямую к ТТ с несколькими коэффициентами трансформации, а все тесты – определение насыщения, коэф-фициента трансформации и полярности, сопротивления обмо-ток и сопротивления изоляции – по всем отводам выполняются путем нажатия кнопки без изменения подключения проводов.

Прямое подключение к ТТ с несколькими коэффициентами трансформации – Прибор MRCT подключают напрямую к ТТ с несколькими коэффициентами трансформации для исклю-чения изменения подключения проводов, которое требуется для определения коэффициентов трансформации ТТ с внут-ренними обмотками, кривых насыщения и их точек перегиба. MRCT позволяет тестировать все запрограммированные отводы путем нажатия одной кнопки.

Полноцветный ЖК-дисплей с сенсорным экраном высокого разрешения – Экраны меню и функциональные кнопки сенсор-ного экрана предназначены для быстрого и простого выбора требуемой функции тестирования. Результаты испытаний можно сохранить в приборе для перегрузки на карту памяти с целью передачи в ПК или печати отчетов об испытаниях.

Автоматические испытания на намагничивание ТТ с определением коэффициента трансформации и полярности, а также измерением сопротивления обмотки и проверкой изоляции – Выход, управляемый микропроцессо-ром, позволяет полностью автоматизировать тестирование ТТ, что упрощает испытания ТТ и сокращает его время. Автома-тическое тестирование выполняется с помощью STVI компа-нии Megger или ПО Power DB Lite.

Размагничивание ТТ – Во время работы и обычного теста изоляции постоянным током возможно намагничивание ТТ. MRCT имеет функцию автоматического размагничивания ТТ, которая позволяет определить точное положение точки пере-гиба кривой насыщения и коэффициенты трансформации обеспечивая, таким образом, стабильные и воспроизводимые результаты испытаний и сокращение времени их проведения.

Тест изоляции – MRCT имеет встроенную систему тестиро-вания изоляции при 500/1000 В для проверки вторичной обмотки и вторичной цепи ТТ. Это обеспечивает информа-цию о том, что эта изоляция не разрушена и будет выполнять свои функции при повреждениях с большими токами.

Отчет о результатах испытаний – MRCT позволяет сохранять законченные файлы с результатами тестов в удобном универсальном формате, допускающем загрузку в ПО PowerDB Lite, или вывод их на печать на дополнительный внешний принтер. Это обеспечивает простой и легкий способ сохранения более 200 результатов испытаний и кривых на-магничивания. Все результаты испытаний можно системати-зировать и сохранять в приборе MRCT.

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «Megger MCRT». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики опций ТР и ТНсЗК

Тестирование электромагнитных ТН
Коэффициент по напряжению От 1 до 350 > 350 до 1100 >1100 до 2450
Уровень напряжения От 6 кВ до 35 кВ > 35 кВ до 110 кВ > 110 кВ до 245 кВ
Выходы Выходное напряжение
Выходной ток
Выходная мощность
От 0 до 300 В пост. тока
От 0 до 1 А (эфф.)
300 ВА
Погрешность ±0.03% типичная ±0.2% макс.,
±0.05% типичная ±0.3% макс.,
±0.05% типичная ±0.5% макс.
Измерение фазового угла
Коэффициент по напряжению От 1 350 >350 до 1100 >1100 до 2450
Уровень напряжения От 6 кВ до 35 кВ > 35 кВ до 110 кВ > 110 кВ до 245 кВ
Погрешность ±3 минуты типичная ±6 минут макс.,
±3 минуты типичная ±6 минут макс.,
±3 минуты типичная ±6 минут макс.
Измерение сопротивления обмоток
Разрешение 1 mΩ
±0.2% + 1 mΩ (при 20° C)
Тестирование ТН с разделительными конденсаторами
Выходы Автономное использование
Выходное напряжение От 0 до 2000 В переменного тока
Выходной ток От 0 до 1 A
Мощность на выходе 2000 ВА
Измерение коэффициента трансформации
Коэффициент по напряжению От 300 до 2450
Уровень напряжения От > 35 кВ до 245 кВ
Погрешность ±0.01% типичная ±0.3% макс.
Измерение фазового угла
Коэффициент по напряжению От 300 до 2450
Уровень напряжения От > 35 кВ до 245 кВ
Погрешность ±6 минут типичная ±15 минут макс.
Измерение сопротивления обмоток
Разрешение 1 mΩ
Гарантированная точность ±0.2% + 1 mΩ (при 20° C)

Дополнительные принадлежности

Принадлежности поставляются в соответствии с выбором различных характеристик прибора, зависящие от выбранной опции. Тестовые провода и принадлеж-ности могут быть заказаны отдельно – см. номера изделий и описания ниже.

2003-725
Кейс для переноски (1 шт.)
Используется для переноски кабеля питания, Ethernet-кабеля, дополнительного модуля интерфейса STVI и тестовых проводов.

684005
Наконечник кабеля / плоский адаптер с выступами (малый), 5 шт.
Небольшая лапка подходит для неболь-ших клеммных колодок самых новых реле. Адаптер красный, 4.1 мм, рассчи-танный на напряжение/ток вплоть до 1000 В/ 20 A, CAT II.
1005-466
Комплект тестовых проводов для тестирования первичных цепей (1 шт.)
Тестовые провода (H1, H2), длина 6.096 м

9005-599
Штекер для вкручивания в гнездо с продольными подпружинивающими контактами (5 шт).
1005-774
Комплект тестовых проводов для тестирования вторичных цепей (1 шт.)
Тестовые провода для 5 отводов ( X1, X2, X3, X4, X5), длина 6.096 м
830029
USB-карта памяти (1 шт).
2005-724
Провод заземления (1 шт.)
Зеленый с желтыми полосками и с большим зажимом заземления
640266
Большой тестовый зажим (1 шт).
Красный, раскрытие 40 мм
9004-427
Зажим типа "крокодил" (5 шт.)
Черный, 4.1 мм
640267
Большой тестовый зажим (1 шт).
Черный, раскрытие 40 мм
1004-424
Комплект тестовых проводов со щупами Кельвина (1 шт.)
Черный, длина 6,096 м, замещающие тестовые провода для вторичных цепей 1005-774
2005-477
Зажимы (1 шт.)
Черный
2001-394
Пара тестовых проводов в трубке
Трубка удерживает тестовые провода от спутывания. Тестовые провода в трубке: один красный, один черный, длина 200 см, 600 В, 32 A, CAT II.
2005-478
Зажимы (1 шт.)
Красный
684004
Наконечник кабеля / плоский адаптер с выступами (малый), 5 шт.
Небольшая лапка подходит для неболь-ших клеммных колодок самых новых реле. Адаптер красный, 4.1 мм, рассчи-танный на напряжение/ток вплоть до 1000 В/ 20 A, CAT II.
2001-573
Перемычка
Используется соединения общих обратных проводов вместе на приборах с обратными проводами непрямого зазем-ления или при запараллеливании токовых каналов. Перемычка черная, длина 12.5 см, используется с выходами напряжения / тока 600 В / 32 A, CAT II

Дополнительные принадлежности

1006-492
Жесткий кейс для транспортировки прибора с встроенным дисплеем


1003-884
Жесткий кейс для транспортировки прибора без встроенного дисплеея
Включает в себя заказные вставки из пеноматериала для прибора FREJA 549 и дополнительных принадлежностей. Кейс для транспортировки имеет выдвижную рукоятку и полиуретановые колеса с подшипниками из ержавеющей стали, поворотные защелки, подпружиненные откидные ручки, металлические изделия из нержавеющей стали и защиту замков с помощью кольцевого уплотнения – кейс водонепроницаем по IP 67. Испытан и сертифицирован департаментом стан-дартов безопасности США по ударопроч-ности и вибростойкости и хранению при низких/высоких температурах. Кейс имеет небольшие размеры и вес только 11,25 кг.

STVI-1
Интерфейс Smart Touch View (STVI)


Smart Touch View Interface™ (STVI) – это, по существу, ручной контроллер компании Megger для MRCT, SMRT и других более старых систем тестирования реле MPRT. STVI с новым большим полноцветным, высокого разрешения и четкости сенсор-ным экраном TFT ЖК-дисплея позволяет пользователю легко управлять работой MRCT, используя встроенные тестовые экраны, а также выполнять вручную обычные процедуры тестирования трансформаторов тока. Эргономичный дизайн, позволяющих работать "правшам" и "левшам", используя резиновые захва-ты, расположенную в центре ручку управ-ления и сенсорный экран, обеспечивает исключительную простоту и удобство в эксплуатации. Используйте новый встро-енный кронштейн для работы одной рукой. В STVI используется стандартный Ethernet-кабель и функция питания через Ethernet - Power Over Ethernet (POE). STVI имеет встроенную энергонезависимую память для сохранения параметров тес-тов и результатов испытаний. USB-порт обеспечивает возможность передачи результатов испытаний в ПК.
