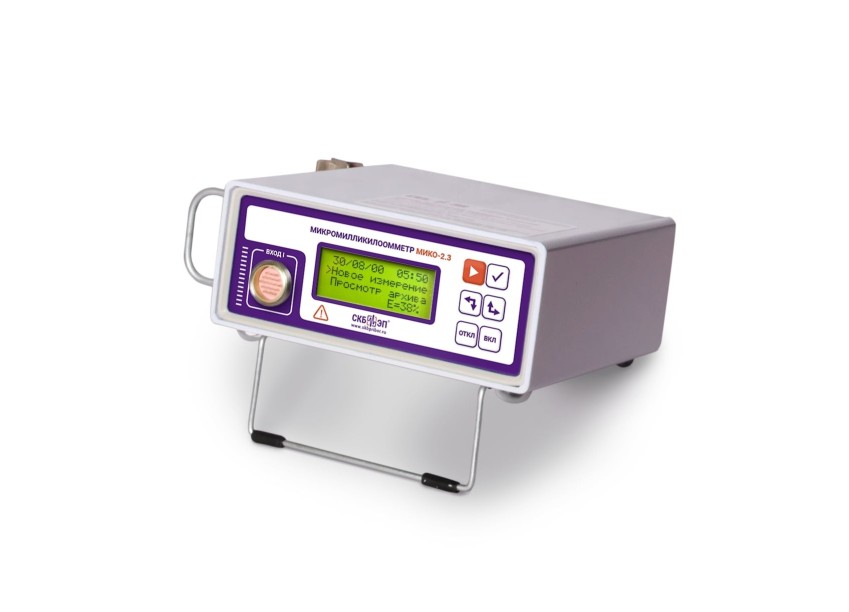

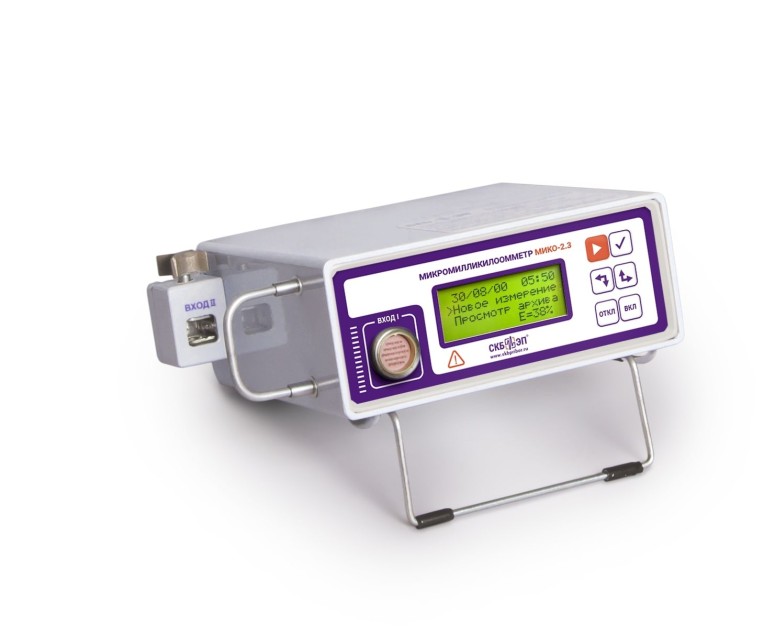

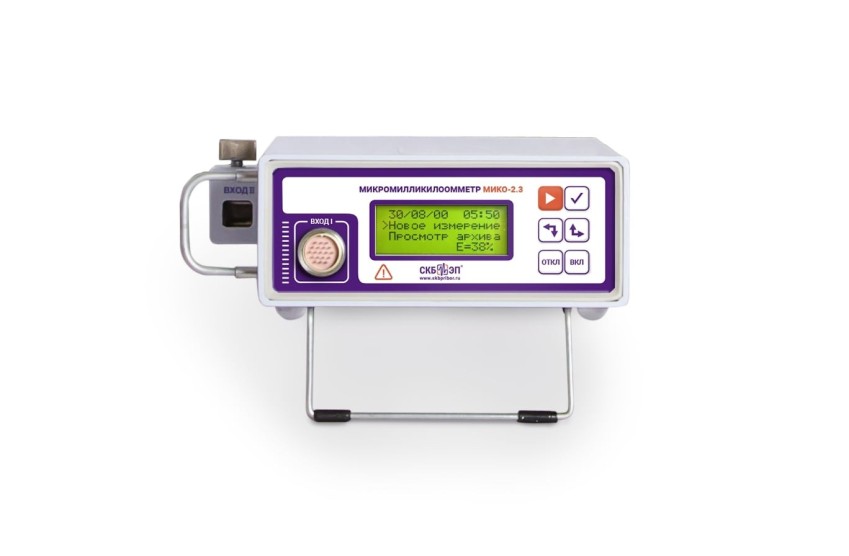

Микромилликилоомметр МИКО-2.3

Портативная мини-лаборатория, которая позволяет охватить все задачи измерения сопротивления в электрооборудовании.

Портативная мини-лаборатория, которая позволяет охватить все задачи измерения сопротивления в электрооборудовании.

  • Микромилликилоомметр МИКО-2.3
  • Поставляется в минимальные сроки
  • 36
    Гарантия на Микромилликилоомметр МИКО-2.3: 36 месяцев

Работает в 4 режимах: микроометр, миллиомметр, килоомметр и термометр

МИКО-2.3 представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании, т.к. прибор работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр (подробнее об областях применения прибора здесь).

Универсальный прибор, который охватывает все задачи измерения сопротивления высоковольтного оборудования

Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3 (см. сравнение универсальных и узкоспециализированных приборов).

Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10-5 до 105 Ом, а диапазон силы измерительных токов – от 10-3 до 600А и более.

Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр. То есть, придется пользоваться поочередно тремя - четырьмя приборами, что не всегда удобно. Увеличение числа приборов увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.

Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000А в диапазоне 1 мкОм ÷ 105 мкОм

Предназначен для измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 105 мкОм. Кроме того, данный режим позволяет учитывать наличие или отсутствие в измеряемой цепи трансформатора тока.

При измерении переходных сопротивлений контактов и соединений возникают вопросы о силе измерительного тока, так как при окисленных контактах результат измерения будет завышенным. Поэтому основные требования к микроомметрам – обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2.7 кг выдает ток 1000А. Особенно это относится к баковым выключателям типа МКП и У, контактная цепь которых содержит до восьми последовательно соединенных дугогасительных контактов и два главных, значит и более уязвима для окисления, а трудоемкость ремонта выше из-за большого количества масла в баке.

МИКО-2.3 соответствует международному стандарту МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)), который регламентирует силу измерительного тока для микроомметров от 50А до номинального тока контролируемого объекта, что исключает ошибочные результаты диагностики.

Прибор имеет архив для сохранения результатов измерения режима "микроомметр" - рассчитан на хранение 62 результатов выполненных измерений. Для каждого измерения в архиве сохраняется значение электрического сопротивления, силы тока, дата и время измерения.

Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

МИКО-2.3 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке (см. сравнение с аналогами).

Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 0,1 мОм ÷ 106 мОм

Предназначен для измерения активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и т.п.) в диапазоне 0,1 мОм ÷ 106 мОм.

Здесь предусмотрено два подрежима измерений: измерение сопротивления одиночной и трехфазной обмотки. Кроме того, в МИКО-2.3 заложена функция автоматических пересчетов результатов измерений сопротивлений трехфазной обмотки:

  • расчет относительных отклонений сопротивлений линейных обмоток между собой;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
  • пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
  • пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

Прибор имеет архив для сохранения результатов измерения режима "миллиомметра", который позволяет хранить и считывать 63 результата для электрического сопротивления одиночных обмоток и 21 результат для трехфазных обмоток.

Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм ÷ 3*102 кОм

Предназначен для измерения сопротивлений делителей напряжения, балластных, шунтирующих и др. резисторов в условиях больших помех и наведенного напряжения в диапазоне 0,1 кОм ÷ 3*102 кОм.

Режим "термометр": измерение температуры обмоток, масла и воздуха в диапазоне -20°С ÷ +120°С

Предназначен для измерение температуры обмоток, масла, воздуха в диапазоне -20ºС ÷ +120ºС.

Автоматическая самонастройка к измеряемому объекту

Включение каждого режима из четырех происходит автоматически при присоединении соответствующего входного кабеля из комплекта прибора.

Автономное питание, малые габариты и вес

Универсальность и вес прибора особенно актуальны для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

Малый вес и автономное питание (время заряда от 3 до 5 минут) дают возможность пользоваться МИКО-2.3 не с земли, а находясь на крышке выключателя или трансформатора, или в люльке подъемника. Поэтому длина и вес кабелей у МИКО-2.3 существенно меньше, и подниматься и спускаться с оборудования нужно только один раз, а не два, как при измерении прибором размещенном на земле.

Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.

Измерительные кабели с уникальной и эргономичной конструкцией

Входные кабели МИКО-2.3 оснащены зажимами типа "крокодил со встроенной струбциной" уникальной конструкции, не имеющей аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

Кроме того, существует возможность четырехзажимного подключения кабелей прибора к шпилькам вводов выключателей и трансформаторов через выносные потенциальные контакты.

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «Микромилликилоомметр МИКО-2.3». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Характеристики Значение
Режим "микроомметр" -
Диапазон измерений электрического сопротивления, мкОм 1 ÷ 105
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,2
Диапазон силы измерительного тока при измерении электрического сопротивления в подрежимах «ТТ-нет» и «ТТ-есть», А 10 ÷ 1000
Диапазон силы измерительного тока при измерении электрического сопротивления в подрежиме «ТТ-есть Тмакс», А 100 ÷ 400
Время одного измерения в подрежиме «ТТ-нет» не более, с 2
Время одного измерения в подрежиме «ТТ-есть» не более, с 30
Время одного измерения в подрежиме «ТТ-есть Тмакс» не более, с 20
Режим "миллиомметр" -
Диапазон измерений электрического сопротивления, мОм 0,1 ÷ 106
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,2
Диапазон силы измерительного тока при измерении электрического сопротивления, А 0,5 ÷ 5
Время одного измерения, с 10 ÷ 900
Режим "килоомметр" -
Диапазон измерений электрического сопротивления, кОм 0,1 ÷ 300
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % ±0,5
Величина наведенного напряжения на сопротивлении, кВ ≤ 5
Время одного измерения не более, с 3
Режим "термометр" -
Диапазон измерений температуры, °С -20 ÷ +120
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С ±1,0
Время зарядки аккумулятора не более, мин 5
Мощность, потребляемая из сети электропитания не более, Вт 60
Степень защиты прибора в рабочем положении IP20
Температурный диапазон эксплуатации,ºС -20 ÷ +40
Масса измерительного блока не более, кг 2,7
Габаритные размеры, мм 150х190х75
Гарантия на прибор 13 месяцев
с даты отгрузки
Межкалибровочный период, год 1
Межповерочный период, год 1

Стандартная комплектация

Наименование, Индекс Применение
Измерительный блок МИКО-2.3 СКБ025.01.00.000 Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.
Зарядное устройство 3У-1А СКБ023.20.00.000 Для подзаряда аккумулятора прибора во время измерения сопротивления на электрооборудовании.
Кабель измерительный микроомметра К162 СКБ023.02.00.000-01 Кабель предназначен/рекомендован для контроля:
- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).

Сечение кабеля 70мм2. Ток до 900А. Длина 2,3м. + 1,1м.
Потенциальный пружинный контакт (черный и красный) СКБ023.21.00.000/-01 Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
Потенциальный штыревой контакт (черный и красный) СКБ023.22.00.000/-01 Для подключения к шпильке ввода. Входят в комплектацию к измерительному кабелю К162.
Кабель измерительный миллиомметра К233 СКБ023.07.00.000-02 Кабель измерительный для силовых трансформаторов 110кВ и ниже;
Используется при размещении прибора на крышке трансформатора.

Шпилька ввода до 37мм. Длина 6,0м. + 2,0м.
Кабель измерительный килоомметра К322 СКБ023.06.00.000-01 Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 3,4м.+ 2,1м.
Термометр с кабелем К411 СКБ023.08.00.000 Для измерения температуры масла, воды, воздуха. Длина 1,8 м.
Сетевой удлинитель СКБ023.16.00.000 Для подключения зарядного устройства при размещении прибора на вводе высоковольтного выключателя.
Кабель RS-232 СКБ023.11.00.000 Для передачи результатов измерения в компьютер, а также для управления прибором от ПК. Длина 1,5 м.
Шунт 75ШСМ МЗ, 75-0,5 Проверка работоспособности в режимах микро- и миллиомметра. Величина 1мОм ± 0,5%.
Эквивалент нулевого сопротивления СКБ023.15.00.000 Поверка точности нулевой точки шкалы сопротивления. Величина 0,000 мкОм.
Сумка для переноски прибора СКБ123.02.01.000 Удобная и износостойкая сумка, обеспечивающая дополнительную мобильность при эксплуатации прибора.
Сумка для комплекта кабелей СКБ123.02.02.000 Удобная и износостойкая сумка для транспортировки кабелей и комплектующих.

Дополнительная комплектация

Наименование, Индекс Применение
Поверка прибора МИКО-2.3 СКБ023.12.00.000 Поверочный интервал 1 год.
Кабель измерительный микроомметра К161 СКБ023.02.00.000 Кабель предназначен/рекомендован для контроля:
- масляных вв (все на 6,10,35кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).

Сечение кабеля 70мм2. Ток до 1000А. Длина 0,9м. + 0,9м.
Кабель измерительный микроомметра К163 СКБ023.02.00.000-02 Кабель предназначен/рекомендован для контроля:
- масляных вв (У-220, МКП-220, ВМТ-220) с подъемника,
- воздушных вв (ВВ-330Б, ВВБК-110, ВВБК-220, ВВД-220Б, ВВС-220Б, ВВУ-110Г, ВВБМ-110Б, ВВС-110Б, ВВБК-220) и
- элегазовых ВВ (ВГУ-220, ВГУ-330, ВГБ-220, ЗАР2F1, ЗНМ427.07465).

Сечение кабеля 70мм2. Ток до 500А. Длина 4,5м. + 1,0м.
Кабель измерительный микроомметра К164 СКБ023.02.00.000-03 Кабель предназначен/рекомендован для контроля:
- масляных вв (У-220, МКП-220, ВМТ-220) без подъемника.

Сечение кабеля 70мм2. Ток до 500А. Длина 3,8м. + 1,7м.
Кабель измерительный микроомметра К165 СКБ 023.02.00.000-04 Кабель предназначен/рекомендован для контроля:
- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).

Сечение кабеля 70мм2. Ток до 500А. Длина 10,0м. + 1,0м.
Кабель измерительный микроомметра К151 СКБ023.03.00.000 Предназначен/рекомендован для контроля:
- масляных вв (все на 6,10,35кВ),
- воздушных вв (ВББ-10, ВВЭ-35, ВВЧП-15) и
- элегазовых вв (ВГТ-110, ЗАР2F1, ВГВ-35, ВГУ-110, ЗАР1FE, ВГТ-110, ЗНМ427.04980, ВГБ-35).

Облегченная версия кабеля К161.
Сечение кабеля 24мм2. Ток до 200А. Длина 0,9м. + 0,9м.
Кабель измерительный микроомметра К152 СКБ023.03.01.000 Кабель предназначен/рекомендован для контроля:
- масляных вв (У-110, МКП-110, ВМТ-110),
- воздушных вв (ВВОА-15) и
- элегазовых вв (ВГУ-220, ВГВ-110, ЗАР1ДТ-145, ЗНМ428, ВГБУ-110, ВГБ-330).

Облегченная версия кабеля К162.
Сечение кабеля 24мм2. Ток до 200А. Длина 2,27м. + 1,1м.
Кабель измерительный микроомметра К153 СКБ023.03.02.000 Кабель предназначен/рекомендован для контроля:
- воздушных вв (ВНВ-330, ВВ-500Б, ВВБК-500, ВДН-330Б, ВНВ-330, ВНВ-500,ВВДМ-330Б) и
- элегазовых вв (ВГУ-500, ВГБ-750, ВГБ-500, ВГБ-330).

Облегченная версия кабеля К165.
Сечение кабеля 24мм2. Ток до 200А. Длина 5,0м. + 5,0м.
Кабель измерительный микроомметра с контактами К121 СКБ023.09.00.000 Со сменными щупами и малыми зажимами "крокодил". Применяется только вместе с одним из кабелей К161÷К165 для измерения сопротивления на любом участке между точками присоединения зажимов "крокодил + струбцина".
Длина 1,8м. + 1,8м.
Кабель измерительный микроомметра с контактами К154 СКБ023.05.00.000 С двумя игольчатыми контактами. Потенциальный контакт подпружинен. Применяется при невозможности присоединения к объекту кабелями с зажимами «крокодил + струбцина».
Работа вдвоем. Длина 1,1м. + 1,9м.
Кабель измерительный микроомметра с контактами К155 СКБ023.13.00.000 С одним игольчатыми контактам и одним зажимом «крокодил + струбцина». Потенциальный контакт подпружинен.
При работе одному. Длина 0,9м. + 2,3м.
Кабель измерительный миллиомметра К236 СКБ023.07.00.000-04 Кабель измерительный для силовых трансформаторов 110кВ и ниже;
Используется при размещении прибора на земле.
Шпилька ввода до 37мм. Длина 9м. + 9м.
Кабель измерительный миллиомметра К238 СКБ023.07.00.000-06 Кабель измерительный для силовых трансформаторов 500кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 37мм. Длина 6,5м. + 6,5м.
Кабель измерительный миллиомметра К239 СКБ023.25.00.000 Кабель измерительный для силовых трансформаторов 500кВ и ниже;
Используется при размещении прибора на крышке трансформатора.
Шпилька ввода до 80мм. Длина 6,5м. + 6,5м.
Удлинитель к миллиомметрам К240 СКБ023.24.00.000 Удлинитель для совместной эксплуатации с измерительными кабелями К238 и К239. В случае размещения МИКО-2.3 на земле (длина 8,5 м.).
Кабель измерительный миллиомметра К235 СКБ023.23.00.000 Кабель измерительный для электродвигателей, электромагнитов, трансформаторов тока и др.
Длина 3м.
Кабель измерительный килоомметра К321 СКБ023.06.00.000 Кабель для измерения добавочных, шунтирующих, делительных сопротивлений при наличии на них наведенного напряжения.
Длина 0,8м. + 0,8м.
Штанга-манипулятор Штанга предназначена для удобного присоединения измерительных кабелей прибора, например, к контактам высоковольтных выключателей.

Штанга состоит из изолирующей части и рукоятки, а также из рабочей части, которая содержит токовые и потенциальные контакты, от которых к земле спускаются провода заканчивающиеся площадкой для присоединения зажимов измерительных кабелей. По заказу длина 1,5 м, 2,0 м, 3,3 м.
