BAUR PD-TaD 60

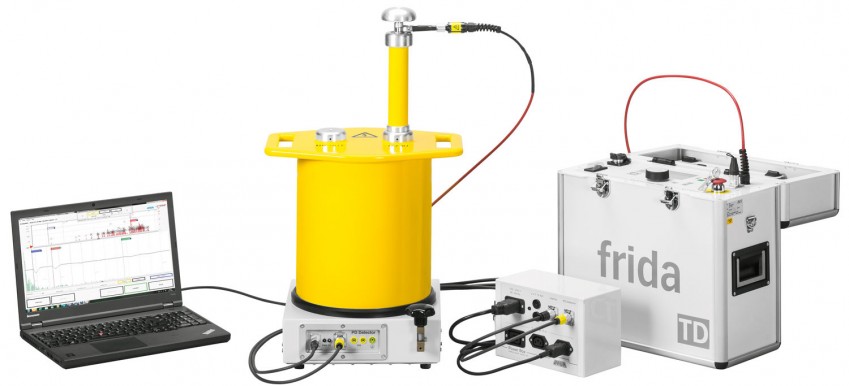

Портативная система диагностики ЧР PD-TaD 60 в сочетании с СНЧ-генератором BAUR frida служит для измерения и локализации частичных разрядов.

Портативная система диагностики ЧР

  • Поставляется в минимальные сроки
  • 18
    Гарантия на BAUR PD-TaD 60: 18 месяцев

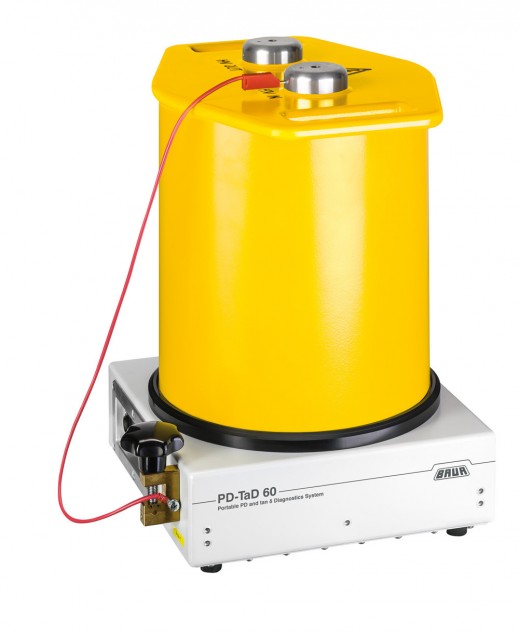

Новое поколение технологий оценки состояния кабеля с Baur PD-TaD 60

Преимущества:

  • Всесторонний анализ кабеля на все 360° благодаря одновременному измерению частичных разрядов и коэффициента диэлектрических потерь*
  • Оптимизированная по времени и щадящая оценка состояния кабеля
  • Самый компактный и легкий прибор для измерения ЧР при напряжении до 60 кВпик
  • Разработан для портативного использования в месте эксплуатации

Портативная система диагностики ЧР BAUR PD-TaD 60 в сочетании с СНЧ-генератором предназначена для:

  • Диагностики и локализации частичных разрядов;
  • Испытания СНЧ с одновременным измерением частичных разрядов
  • Параллельного измерения частичных разрядов и коэффициента диэлектрических потерь;
  • Комплексное испытание MWT*;

В этом компактном переносном приборе объединены два наиболее эффективных и доказавших свою надежность метода оценки степени старения средневольтных кабелей и кабельной арматуры. Видимость кабеля на 360° позволяет получить исчерпывающую картину в ходе одного испытания: раннее обнаружение и локализация проблемных мест с помощью измерения ЧР, дополненные оценкой диэлектрического старения на базе значений коэффициента диэлектрических потерь.
Возможность одновременного проведения измерения ЧР и коэффициента диэлектрических потерь дает значительную экономию времени и позволяет более эффективно выполнять испытание всей кабельной сети. Кроме того, одновременный мониторинг значений тангенса дельта и активности ЧР позволяет обнаруживать скрытые дефекты (например, при проникновении воды в муфты).
Легкий, прочный и переносной: Система PD-TaD идеально подходит для работы в полевых условиях. Сам прибор и все принадлежности размещены в прочном транспортировочном кейсе, удобном для переноски.

Интересный факт Параллельный процесс диагностических измерений является щадящим для кабеля, экономит время и дает ценную дополнительную информацию о состоянии кабеля. Если измерение тангенса дельта, например, может указать на водные триинги на кабельном участке, измерение ЧР, помимо прочего, может помочь определить проблемные места в кабельной изоляции или влажность муфт. Благодаря разрешению ЧР по фазе по результатам измерений можно даже провести классификацию мест повреждений.

Full Monitored Withstand Test (комплексное контролируемое испытание на электрическую прочность)

Комбинация методов, позволяющая получить больше информации

Прибор BAUR PD-TaD 60 в сочетании с одним из СНЧ-генераторов BAUR с функцией измерения тангенса дельта позволяет в ходе СНЧ-испытания кабеля также измерять диэлектрические потери и испытывать кабельный участок на частичные разряды.



Эта комбинация методов называется Комплексное испытание MWT и предоставляет значительно больше информации по сравнению с простым испытанием кабеля. Во время испытания определяется, выдержит ли кабель определенной длины соответствующую нагрузку в течение определенного времени, что позволяет измерить коэффициент диэлектрических потерь, оценить состояние кабельной изоляции, а с помощью измерения частичных разрядов — отобразить источники ЧР и выполнить их точную локализацию. Главной особенностью метода MWT является ориентированная на состояние кабеля длительность испытания: если допустимо, длительность испытания может быть сокращена, что позволяет уменьшить расходы. При этом кабель подвергается повышенному испытательному напряжению в течение лишь необходимого времени.

СНЧ truesinus® — форма напряжения для всех методов и их комбинаций

СНЧ truesinus® — единственная форма напряжения, которая позволяет провести надежные испытания повышенным напряжением, а также точно определить коэффициент диэлектрических потерь и измерить частичные разряды. В отличии от других форм напряжения СНЧ truesinus® не зависит от нагрузки, выдаёт симметричную форму волны и позволяет получать сравнимые результаты испытаний. Это является важной предпосылкой для обеспечения высокой точности, а также воспроизводимости и сопоставимости результатов измерений.

«Легкий, компактный, мощный и простой в эксплуатации» — таковы основные критерии, взятые за основу командой инженеров компании BAUR GmbH при проектировании нового прибора PD-TaD 60 для измерения и локализации мест ЧР. Несмотря на то, что прибор включает в себя конденсатор связи и блок для измерений ЧР, при весе менее 18 кг он является в настоящее время самым легким и компактным прибором такого типа для выходного напряжения до 60 кВпик. В сочетании с портативным СНЧ-прибором, например, frida TD, ноутбуком и подключаемым модулем питания Power Box специалисты-метрологи получат в свое распоряжение полный комплект оборудования для проверки кабеля, а также комплексного анализа состояния кабеля. Характерной особенностью системы является то, что процессы можно комбинировать между собой. В ходе проведения комбинированного испытании на электрическую прочность (Full Monitored Withstand Test) проводится испытание кабеля, измерение частичного разряда (ЧР), измерение коэффициента диэлектрических потерь (тангенс дельта) даже в совместном цикле.

Full Monitored Withstand Test (комплексное контролируемое испытание на электрическую прочность)

Методы и их комбинации, возможные при использовании системы PD-TaD 60

Метод Информация и преимущества Мобильное оборудование BAUR*
Измерение ЧР Диагностика проблемных мест кабельных участков
Поиск дефектов кабельной изоляции
PD-TaD 60 и
frida / viola / PHG portable
Испытание СНЧ с одновременным измерением ЧР Оптимизированное испытание установленным напряжением
Диагностика проблемных мест кабельных участков
Поиск дефектов кабельной изоляции
PD-TaD 60 и
frida / viola / PHG portable
Измерение коэффициента диэлектрических потерь Оценки диэлектрического состояния изоляции
Индикация ЧР, водных триингов, влажных муфт и т.д.
PD-TaD 60 и PHG portable
Одновременное измерение тангенса дельта и ЧР Комбинация информации, полученной при измерении тангенса дельта и ЧР
Сокращение длительности испытания благодаря одновременному измерению тангенса дельта и ЧР
Более эффективное обнаружение скрытых повреждений (например влажных муфт) и одновременный анализ значений тангенса дельта и активности ЧР
PD-TaD 60 и
frida TD / viola TD
Комплексное испытание MWT Комбинация информации, полученной при измерении тангенса дельта и ЧР
Сокращение длительности испытания благодаря одновременному измерению тангенса дельта и ЧР
Оптимизированное испытание установленным напряжением с сокращением длительности испытания для кабеля в хорошем состоянии
Более эффективное обнаружение скрытых повреждений (например влажных муфт) и одновременный мониторинг значений тангенса дельта и активности ЧР
PD-TaD 60 и
frida TD / viola TD

* Если Вы уже имеете генератор СНЧ, проконсультируйтесь в компании BAUR GmbH или в Вашем ближайшем представительстве BAUR, имеет ли Ваш генератор СНЧ достаточное оснащение для всех методов измерения с помощью системы PD-TaD 60.

Система PD-TaD может быть интегрирована в мобильную электротехническую лабораторию.

Видео демонстрация BAUR PD-TaD 60

Инструкции и брошюры для BAUR PD-TaD 60

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «BAUR PD-TaD 60». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

PD-TaD 60
Высоковольтный блок связи:
Входное напряжение 42,5 кВдейст. / 60 кВпик
Емкость конденсатора связи 8 нФ
Детектор ЧР:
Обеспечение питанием и передача данных через блок питания Power Box (технология Power over Ethernet)
Усиление сигнала 0–75 дБ
Вид защиты IP54
Габариты (Ш x В x Г) 410 x 497 x 320 мм
включая ВЧ-фильтр 410 x 702 x 320 мм
Вес прибл. 17,5 кг
включая ВЧ-фильтр прибл. 18,0 кг
Калибратор CAL1B
Импульсный заряд 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 нКл
Питание 9-вольтная батарея типа «крона», DIN/МЭК 6F22
Программное обеспечение системы BAUR
Пользовательский интерфейс на 23 языках
Подробную информацию см. в техническом паспорте системного ПО BAUR (для измерения ЧР)
Локализация частичных разрядов
Теор. диапазон измерения 10 – 12 800 м (при 80 м/мкс)
Скорость распространения сигнала 50–120 м/мкс
Частота дискретизации 100 Мсэмплов/с (10 нс)
Диапазон измерения ЧР 5 пКл – 100 нКл
Точность прибл. 1% длины кабеля
Разрешение 0,1 пКл / 0,1 м
Измерение коэффициента диэлектрических потерь и MWT
Автоматическая регистрация и компенсация токов утечки интегрирована
Управление процессом измерения с помощью СНЧ-генератора BAUR frida TD или viola TD
Подробную информацию см. в техническом паспорте соответствующего СНЧ-генератора BAUR
Ноутбук
Процессор Intel Core i5
Операционная система Windows 7 Ultimate 32-разрядная (или выше)
Оперативная память не менее 4 Гб
Жесткий диск не менее 256 Гб, SSD
Блок питания
Входное напряжение 90–264 В, 47–63 Гц
Потребляемая мощность макс. 3 500 ВА
Макс. ток 16 A
Интерфейс Ethernet (PoE)
Габариты (Ш x В x Д) 160 x 120 x 240 мм
Вес прибл. 1,7 кг
Общие данные
Температура окр. среды (рабочая) от -10 до +50 °C
Температура хранения от -20 до +60 °C
Относ. влажность воздуха без конденсации влаги
Безопасность и ЭМС Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ЕС), директиве ЕС по лектромагнитной совместимости (2014/30/ЕС) и стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
Транспортировочный кейс: Вес и габариты (Ш x В x Д)
Транспортировочный кейс 1 для PD-TaD 60 прибл. 38 кг; 800 x 581 x 482 мм
Транспортировочный кейс 2 для принадлежностей прибл. 22,5 кг; 627 x 497 x 303 мм

Файлы для BAUR PD-TaD 60

Комплектация

Объем поставки

  • Высоковольтный блок связи с интегрированным детектором ЧР
  • Транспортировочный кейс 1
  • ВЧ-фильтр, крепежные элементы
  • Блок питания Power Box
  • Транспортировочный кейс 1
  • Калибратор CAL1B
  • Комплект для подключения, вкл. соед. кабели и адаптеры
  • Руководства по эксплуатации
  • Ноутбук, включая сумку
  • Системное программное обеспечение BAUR 3.x на USB-накопителе
  • ОС Windows 7 Ultimate для ноутбука на USB накопителе

Опции

  • Разрешение ЧР по фазе
  • Калибратор CAL1E (импульсный заряд 0,5 / 1 / 2 / 5 / 10 / 20 / 50 нКл)

Источники высокого напряжения
(не входят в объем поставки системы PD-TaD 60)

  • Прибор для испытаний СНЧ BAUR frida
  • Прибор для испытаний СНЧ BAUR viola
  • Портативная система для испытаний СНЧ BAUR PHG portable
  • Источники высокого напряжения с функцией измерения тангенса δ
  • Прибор для испытаний и диагностики СНЧ BAUR frida TD
  • Прибор для диагностики и испытаний СНЧ BAUR viola TD
  • Портативная система для испытаний СНЧ BAUR PHG portable (измерение тангенса δ с помощью системы PD-TaD 60)

Файлы для BAUR PD-TaD 60

Отзывы к BAUR PD-TaD 60

Ваша оценка
