Megger

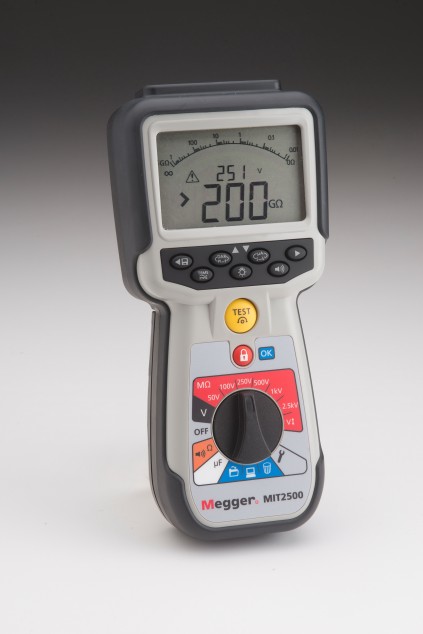

Тестер изоляции Megger MIT2500

Прибор тестирует изоляцию кабеля на пробой высоким напряжением от 50 В до 2500 В с шагом 10 В. Незаменимый инструмент для регулярной проверки изоляции кабелей и проводки.

Тестер изоляции на пробой CATIV

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Megger MIT2500: 12 месяцев

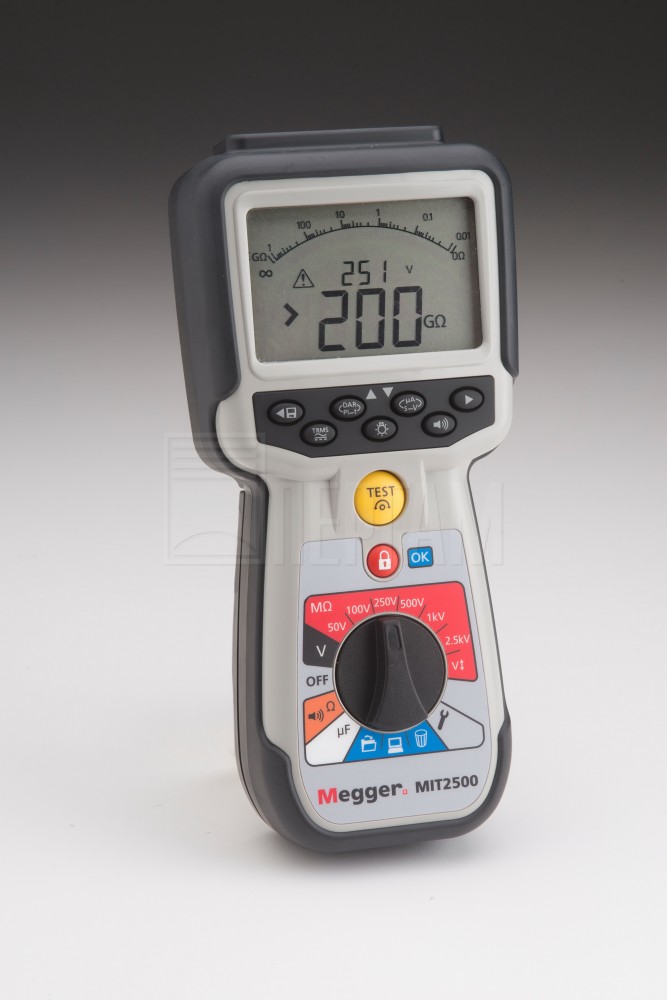

MIT2500 — прибор для проверки сопротивления изоляции

Новый тестер MIT2500 разработан для проверки изоляции в условиях, где рабочие напряжения превышают 1000 В и требуются более высокие напряжения для измерения параметров изоляции. Прибор может работать с фиксированным диапазоном напряжений 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В. Регулируемый диапазон позволяет использовать любое напряжение от 50 В до 2500 В с шагом 10 В. Это позволяет удерживать выходное тестовое напряжение в пределах 2% погрешности от выбранного диапазона даже при выполнении проверки. И облегчает трудоёмкие работы по измерению напряжения пробоя изоляции.

Прочный корпус прибора с опорной конструкции имеется отсек аккумуляторов на 6 элементов, есть встроенная защитная клемма для уменьшения тока поверхностной утечки, который снижает точность при высоких напряжениях. За счёт многослойного литься приборы устойчивы к неблагоприятным погодным условиям, имеют класс защиты IP54 (пылевлагозащита).

Ключевые особенности

  • Тестирование изоляции до 2,5 кВ (новое) и в диапазоне 200 GΩ при помощи ручного инструмента.
  • Защитная клемма для точности при высоком сопротивлении (новое)
  • Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
  • Стабилизированное напряжение проверки изоляции (новое)
  • Возможность зарядки от сети и от машины (новое)
  • Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
  • Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
  • Работы согласно CAT IV 600 В

Проверка сопротивления изоляции

Напряжение тестирования изоляции с обратной связью теперь имеет погрешность +2% -0% по сравнению с изначальной погрешностью в +20%, обеспечивая более точное измерение без опасности повредить цепь броском напряжения.
Регулируемый диапазон позволяет выбирать точное значение тестового напряжения в диапазоне от 50 В до 999 В с шагом в 1 В, 1000 В до 2500 В с шагом в 10 В, предоставляя 1200 вариантов тестового напряжения.

Функции прибора

  1. Тестовые напряжения (новое) — 50 B, 100 В, 250 В, 500 В, 1000 В и 2500 В
  2. Защитная клемма — Улучшенная производительность высший диапазонах проверки изоляции.
  3. Силиконовые измерительные провода 3 кВ (Новые) — В комплект помимо стандартных измерительных проводов категории III 1000 В / категории IV 600 B, входят специально разработанные силиконовые измерительные провода 3 кВ.
  4. Регулируемое тестовое напряжение (новое) — Регулируемое тестовое напряжение в диапазоне от 50 В до 999 В с шагом 1 В, 1000 В до 2500 В с шагом 10 В
  5. Тестовое напряжение с погрешностью 2% — Выходное тестовое напряжение удерживается в пределах допустимой погрешности или -0% +2% + 2 V
  6. Стабилизированное тестовое напряжение — Напряжение управляется системой с обратной связью, что позволяет удерживать напряжение в заданном значении на полном диапазоне измерения
  7. Отображение напряжения измерения (новое) — Фактическое тестовое напряжение отображается на небольшом цифровом дисплее вместе с измерением на большом цифровом дисплее.
  8. Отображаемый диапазон измерения — Напряжение диапазона отображается при выборе на экране.
  9. Отображение напряжения измерения (новое) — Во время проверки отображается напряжение измерения.
  10. Аналоговая шкала с делениями — Дисплей имеет функцию аналоговой шкалы для воспроизведения ответа подвижной катушки дисплея.
  11. PI и DAR — Автоматические функции индекса поляризации (PI) и коэффициента абсорбции (DAR). Индекс поляризации (PI): скорость 10 минут / 1 минута Коэффициент абсорбции (DAR): скорость 60 / 30 секунд
  12. Запланированное измерение — Автоматическое измерение в течение заданного промежутка времени.
  13. Диапазон 200 GΩ — Тестирование изоляции до 200 GΩ при ≥1000 В.
  14. Остановка тестирования — Останавливает тестирование, если при выполнении тестирования изоляции обнаружено превышение напряжения на 25, 30, 50, 75 или 100 В (задается пользователем). По умолчанию установлено на 50 В.
  15. Звуковой сигнал изоляции — Звуковой сигнал можно установить на срабатывание, если сопротивление изоляции больше заданного пользователем предела, настраивается в меню «Настройки».
  16. Блокировка измерения — Удерживает проверку изоляции постоянно включенной.

Защитная клемма

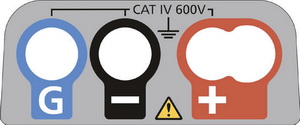

Схема подключения Защитная клемма MIT2500
Тестер сопротивления изоляции Megger MIT2500 оборудован защитной клеммой для предотвращения ошибок от воздействия блуждающих паразитных токов. Клемма используется для отвода тока утечки с цепи, на которой выполняется измерение. Подключение защитной клеммы в некоторых случаях обеспечивает обратную цепь для блуждающих токов, которые могли бы создать значительные ошибки в измерениях изоляции. Особенно это относится к загрязнению поверхностей оборудования или проводов. Предназначена только для проверки сопротивления изоляции.

Применение

  • Коммерческая авиационная электроника
  • Военные наземные, водные и воздушные средства связи
  • Производственные/конвейерные линии
  • Электростатические измерения
  • Проверка компонентов
  • Ходовые установки и подъемное оборудование с питанием от аккумуляторных батарей
  • Одно- и трехфазное вращающееся оборудование
  • Проверка одно- и многожильных проводов
  • Проверка электродвигателей

Проверка проводимости (сопротивления)

  • Одинарный диапазон сопротивления (новый) - Один диапазон, полностью автоматическийΩ, от 0,01 до 1,0 MΩ.
  • Автоматический выбор тестового тока - Автоматически использует предпочитаемый тестовый ток для проверяемого сопротивления нагрузки .
  • Двухсторонняя проверка (новый) - Возможность автоматической двухсторонней проверки без переподключения проводов.
  • Быстрое время ответа (новое) - Время отклика звукового сигнала контакта было снижено
  • 200 мА или 20 мА - Доступны токи для измерения проводимости на 200 мА или 20 мА. Тестовый ток 20 мА значительно увеличивает срок службы батареи.
  • Обнуление вывода - Компенсация сопротивления вывода (ОБНУЛЕНИЕ) работает до 10 Ωс сопротивления.
  • Звуковой сигнал - ВКЛ./ВЫКЛ. выбирается простым нажатием кнопки.
  • Ограничение звукового сигнала - Предел звукового сигнала проводимости обеспечивает регулировку максимального сопротивления, при котором включается звуковой сигнал проводимости. Регулируется в диапазоне от 1 Ω до 200 Ω с шагом 12.
  • Отображение предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ (Новое) - Используется, если звуковой сигнал нежелателен.

Экран прибора

На экране отображается сочетание показаний аналоговой шкалы с делениями и двойные цифровые показания:

Аналоговая шкала с делениями
  • Аналоговая шкала с делениями на всю ширину экрана.
  • Экран шкалы показывает важные характеристики зарядки и разрядки, не отображаемые на цифровом экране.
  • Отклик одинарного указателя-”иглы” имеет сходный отклик с датчиком подвижной катушки.
Двойной цифровой экран
  • Большой главный цифровой экран для хорошей видимости всех главных результатов измерений
  • Второй цифровой дисплей для следующих дополнительных данных:
    1. Напряжение проверки изоляции.
    2. Ток утечки изоляции.
    3. Частота питания (при измерении вольт).
    4. Режим измерения, например PI, DAR или t (t = Режим таймера).

Другие функции и особенности

Функции настроек прибор позволяют управлять:

  • Продолжительностью звукового предупреждения предела проводимости,
  • Звуковой сигнал предела изоляции,
  • БЛОКИРОВКА изоляции
  • Продолжительность таймера проверки изоляции
  • Продолжительность работы подсветки
  • Таймер сна
  • Предупреждения ПРОШЕЛ/НЕ ПРОШЕЛ
  • Измерительные токи для измерения проводимости
  • Подключение через Bluetooth
  • Восстановление заводских настроек

Устойчивость к воздействию окружающей среды:

Тестер получил степень защиты IP54, он устойчив к воздействию окружающей среды и попадания воды в него, отсек батарей и предохранителей.

Прочный корпус:

Благодаря многослойному резиновому покрытию прибор очень удобно держать в руках, а противоударный корпус не боится падений и ударов.

Батарейки:

Для работы требуется 6 щелочных или никель-металл- гидридных батареек типа AA, которых хватает не менее чем на 3000 проверок изоляции при 1000 В. MIT2500 имеет возможность внутренней зарядки при использовании с дополнительным комплектом зарядки.

Безопасность

Разработан для безопасного использования. Цепи быстрого обнаружения предотвращают повреждение прибора при случайном подключении к проводам под напряжением или между концами фаз. В частности, все инструменты:
  • Соответствуют международным требованиям по стандарту IEC61010 и EN61557.
  • Обнаружение цепи под напряжением прекращает тестирование изоляции на цепях с напряжением выше 25, 30, 50, 75 или 100 В (по умолчанию 50 В).
  • Обнаружение цепи под напряжением и прерывание проверки измерения проводимости.
  • Отображение по умолчанию напряжения цепи под напряжением на всех диапазонах.
  • Функция обнаружения и прерывания работает даже со сгоревшим защитным предохранителем.
  • Пригодно к использованию на оборудовании CAT IV и напряжении питания до 600 В.

Преимущества

  • Разработано для электрических и промышленных рынков
  • Тестирование изоляции в диапазоне до 2,5 кВ (новое) т 200 GΩ при помощи ручного инструмента
  • Защитная клемма для точности при высоком сопротивлении (новое)
  • Регулируемое напряжение тестирования изоляции в диапазоне от 50 В до 2500 В (новое)
  • Стабилизированное напряжение проверки изоляции (новое)
  • Возможность зарядки от сети и от машины (новое)
  • Один диапазон, ускоренная проверка проводимости в диапазоне от 0,01 Ω до 1 MΩ (новое)
  • Индекс поляризации (PI) и Коэффициент абсорбции (DAR)
  • 600 В, истинное СКЗ, измерение напряжения переменного / постоянного тока
  • Новая конструкция корпуса с дополнительным магнитным зажимом для подвешивания (новое)
  • Обзор и хранение данных тестирования
  • Обнаружение цепей под напряжением и защита
  • Работы согласно CAT IV 600 В
  • Противоударный пылевлагонепроницаемый корпус IP54.

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «Megger MIT2500». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Параметр Значение
ИЗОЛЯЦИЯ
Точность изоляции

50 Вольт 10 GΩ ± 2% ± 2 знака ± по 4,0% на GΩ
100 Вольт 20 GΩ ± 2% ± 2 знака ± по 2,0% на GΩ
250 Вольт 50 GΩ ± 2% ± 2 знака ± по 0,8% на GΩ
500 Вольт 100 GΩ ± 2% ± 2 знака ± по 0,4% на GΩ
1000 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ
2500 Вольт 200 GΩ ± 2% ± 2 знака ± по 0,2% на GΩ

Ошибка сервиса: BS EN 61557-2 (2007)
50V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.5%
100V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
250V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
500V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 10.3%
1000V, ± 2.0% ± 2d, 100kΩ - 900kΩ ± 11.5%

Испытательный ток <5% погрешность при 500 kΩ сопротивлении параллельной цепи с нагрузкой 100 MΩ
Дисплей Аналоговый: 1 GΩ, полная шкала
Разрешение 0,1 kΩ
Ток короткого замыкания / ток заряда 2 мА +0% от -50% до EN 61557-2 (2007) (кроме 2500 B: 1 мА в 2,5 MΩ
Точность напряжения на клеммах -0% +3% ± 1В
Испытательный ток 1 мА при минимальном пропускном значении изоляции до максимальных 2 мА
Работа EN61557: 0,10 MΩ až 1,0 GΩ
Ток утечки 10% ±3 знака
Напряжение -0% ±2 знака ±2% от номинального напряжения
Управление таймером 60-секундный таймер обратного отсчета (изменяется до 10 минут)
Примечание Вышеприведенные технические характеристики верны только при использовании высококачественных силиконовых проводов
ПРОВОДИМОСТЬ
Измерение целостности электрической цепи от 0,01 Ω до 1 MΩ (от 0 до 1000 kΩ на
Точность целостности
электрической цепи
± 3% ± 2 знака (от 0 до 100 Ω )
± 5% 2 знака (100Ω - 500 KΩ)
Ошибка сервиса: BS EN 61557-2 (2007)
± 2.0%, 0.1Ω - 2Ω ± 6.8%
Напряжение разомкнутого контура 5 В ± 1 В
Испытательный ток 200 мА (–0 мА +20 мА) (от 0,01 Ω до 4 Ω)
Полярность Одинарная полярность (по умолчанию) / Двойная полярность (изменяется при настройке).
Сопротивление проводов Обнуление до 10 Ω
НАПРЯЖЕНИЕ
Диапазон напряжений Пост. ток: От 0 до 600 В
Перем. ток: От 10 мВ до 600 В, истинное СКЗ, синусоидальное (от 15 Гц до 400 Гц)
Неопределенный: 0 – 10 мВ (от 15 до 400 Гц)
Точность диапазона напряжения, вольт

Пост. ток: ± 2% ± 2 знака
Перем. ток: ± 2% ± 1 знака

Ошибка сервиса: BS EN 61557-2 (2007)
± 2.0% ± 2d, 0V - 300Vac/dc ± 5.1%

Форма волны Несинусоидальный
± 3% ± 2 знака >от 100 мВ до 600 В истинного СКЗ
± 8% ± 2 знака от 10 мВ до 100 В истинного СКЗ
Вольтметр по
умолчанию
± 0,5% ± 1 знак (от 100 Гц до 400 Гц) неопределенный
ИЗМЕРЕНИЕ ЧАСТОТЫ
Диапазон измерения частоты 15 Гц - 400 Гц
Точность измерения частоты ± 5,0% ± 2 знака
ЕМКОСТЬ
Номинальная емкость От 100 pF до 10 μF
Точность ± 0,5% ± 1 знака
ХРАНЕНИЕ РЕЗУЛЬТАТОВ
Емкость хранения >1000 результатов проверки
Загрузка данных Беспроводное соединение Bluetooth®
Bluetooth® класс II
Диапазон до 10 м
Источник питания 6 элементов питания x 1,5 В, тип IEC LR6 (AA, MN1500, HP7, AM3 R6HP), щелочные, можно использовать перезаряжаемые 6 x 1,2 V NiMH батарейки
Срок службы аккумулятора 3000 проверок проводки с циклом работы: 5 секунд ВКЛ. / 55 секунд ВЫКЛ. при 1000 В
в 1 MΩ
Зарядное устройство (дополнительное оборудование): 12-15 В пост. тока (интерфейс для принадлежностей)
Размеры Инструмент: 228 мм x 108 мм x 63 мм (9,00 дюймов x 4,25 дюйма x 2,32 дюйма)
Вес Только инструмент: 815 г (MIT2500) (27,22 унций)
Инструмент с ящиком для перевозки: 1,75 кг (3,86 фунта)
Плавкий предохранитель Используйте только 2 x 500 мА (FF) 1000 В 32 x 6 мм керамических предохранителя с высокой отключающей способностью (HBC), минимум на 10 кА. ЗАПРЕЩАЕТСЯ использовать стеклянные предохранители
Класс защиты Инструмент соответствует стандарту EN 61010-1 (1995) до фазного напряжения 600 В, категория IV
EMC В соответствии с IEC 61326 включая поправку №1
Температурный коэффициент <0,1% на °C до 1 GΩ
<0,1% на °C на GΩ выше 1 GΩ
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур От -10 °C до +55 °C
Влажность 90% относительной влажности при макс. температуре 40 °C
Диапазон температуры хранения От -25°C до +70 °C
Температура калибровки +20 °C
Максимальная высота 2000 м
Класс IP-защиты IP 54

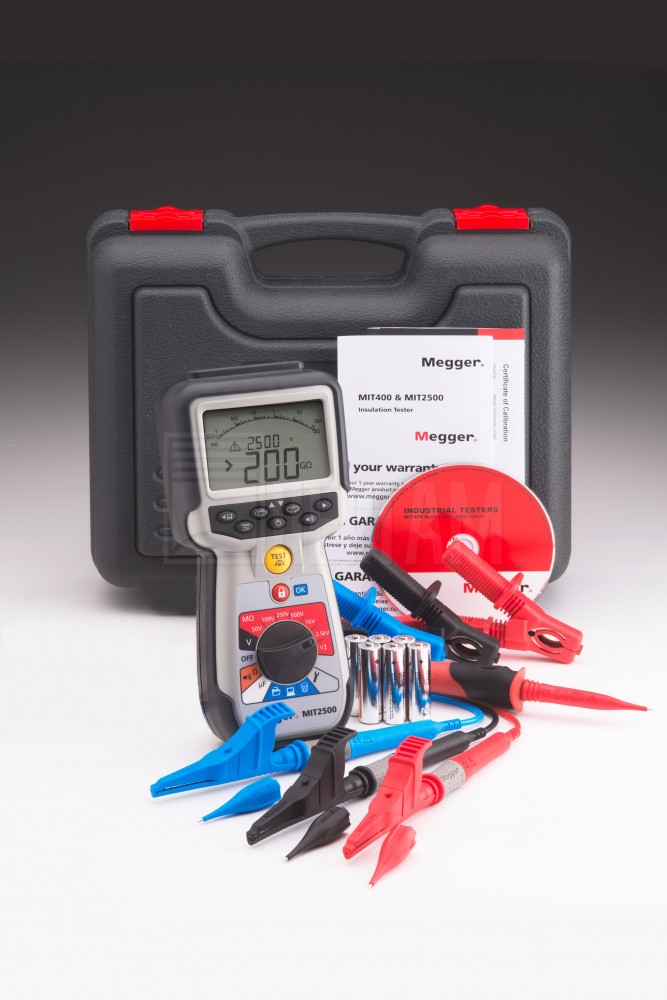

Комплектация

  • Мягкий кейс для переноски
  • MIT2500 - тестер изоляции в диапазоне от 50 В до 2500 В
  • Красный/черный/синий силиконовые измерительные провода со щупами и зажимами
  • Красный/черный/синий силиконовые измерительные провода номиналом 2,5 кВ со щупами и зажимами
  • Переключаемый щуп SP5 (не MIT400/2)
  • Диск с информацией для владельца
  • 6 щелочных батарей x AA (MIT420/2 и 430/2, типа NiMH)

Дополнительные принадлежности

  • Набор для зарядки от сети (только MIT430/2) - 1007-464
  • Зарядное устройство пост. тока - 1004-183
  • Переключаемый щуп SP5 - 1007-157
  • Набор измерительных щупов и зажимы-крокодильчики - 1002-001
  • Набор из 2 измерительных проводов с предохранителем на 500 мА - 1002-015
  • Переходник удлинителя вывода (120 В, США) - 1007-159
  • Батарейки (6 x NiMH) - 1002-753

Отзывы к Megger MIT2500

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Megger MIT2500

    Пока нет обсуждений.

Рекомендуем посмотреть

  • новинка
    Megger MIT400/2

    Новые тестеры изоляции до 1кВ

    Цена по запросу
    0RUB
  • Megger MIT300

    Тестер изоляции Megger MIT300

    18 600 i
  • Megger MIT220

    Мегаомметр тестирует изоляцию напряжением до 1000В

    22 600 i
  • Megger MIT200

    Аналого-цифровой тестер изоляции и проводимости цепи

    23 500 i
  • Megger MIT210

    Измерение сопротивления изоляции до 1000В

    23 550 i
  • Мегаомметр MIT230

    Портативный тестер изоляции и проводимости сети

    26 150 i
  • Тестер изоляции MIT230HD

    Прибор для тестирования параметров изоляции кабелей и электрооборудования

    26 600 i
  • Megger MIT400

    Тестер изоляции и контроля целостности цепи

    30 200 i
О компании

Почему наши клиенты выбирают Пергам?

Поставляем, производим и обслуживаем оборудование неразрушающего контроля с 1996 года. Помогаем решать сложные задачи в области промышленной безопасности. Вы ставите задачу, мы предлагаем решение и подбираем оборудование, подходящее именно вам. Промышленное оборудование Пергам — надёжный фундамент успешности вашего предприятия.

Подробнее

Сертифицированный сервисный центр ПЕРГАМ в 2016 году, как и сама компания, отметит 20 летний юбилей. За это время мы накопили солидный практический опыт по обслуживанию, ремонту, калибровке, интеграции и поверке оборудования всех производителей с которыми мы сотрудничаем. Сделав выбор на покупку техники в нашем интернет-магазине, вы приобретаете в лице ПЕРГАМ надёжного партнера, всегда готового предоставить квалифицированную поддержку.

Подробнее

Под брендом ПЕРГАМ произведено более 30 моделей приборов неразрушающего контроля, некоторые из которых уникальны и не имеют аналогов в России. Программное обеспечение для диагностического оборудования нашего производства пишут программисты компании в партнёрстве с научно-исследовательским институтом.

Подробнее

Научим использовать функционал и возможности приобретённого оборудования на всё 100%. Компания ПЕРГАМ проводит обучение специалистов в собственном учебном центре, а также на территории заказчика и за рубежом в учебных центрах фирм-производителей (в Швеции, США, Ирландии, Великобритании, Германии, Италии, Франции, Австрии, Швейцарии и Израиле).

Подробнее

ПЕРГАМ — постоянный участник крупных международных выставок и конференций. В 2007 году мы были признаны самым привлекательным работодателем отрасли. В  2013-м получили почётное звание — компания-резидент Сколково.

Подробнее

Поставляемое нами промышленное оборудование имеет международные сертификаты соответствия, в России мы проводим его сертификацию по РОСТЕСТ, поверку, занимаемся локализацией. Сертификаты РОСТЕСТ и свидетельства об утверждении средств измерений смотрите в соответствующем разделе и в карточках товаров.

Подробнее

В Пергам работают 135 человек в 13 филиалах по всему миру. Уникальное оборудование и разработки компании внедрены и успешно работают по всему земному шару. Центральный европейское представительство находится в Цюрихе — координационный центр офисов в Италии и США.

Подробнее
Задать вопрос Обратный звонок
Добавить к заказу Добавить в избранное Добавить к сравнению
Наверх
Мой мир
Вконтакте
Одноклассники
Google+
