GE Energy

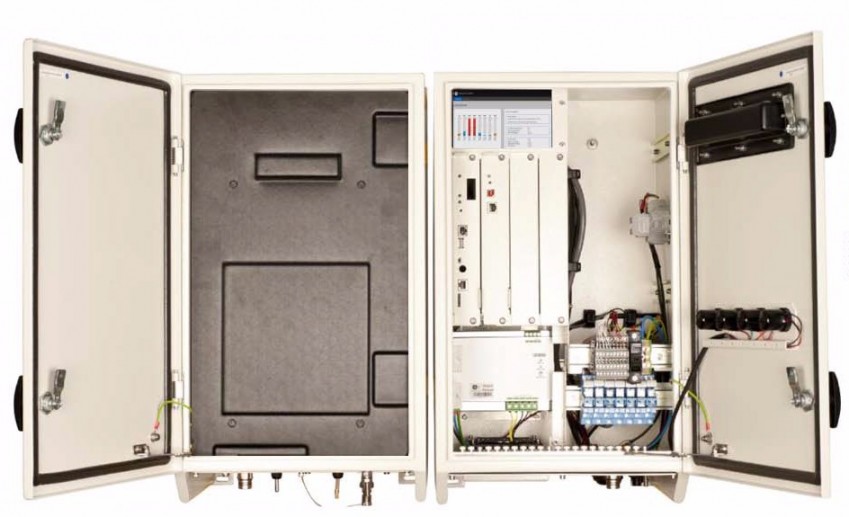

GE Kelman DGA 900

Анализатор Kelman DGA 900 – это неоценимый фундаментальный инструмент для реализации управления эффективностью основных фондов (APM) в системах генерации, передачи электроэнергии и в электротехнической промышленности, позволяющего применять стратегию замены основных фондов с учетом состояния оборудования и улучшать надежность и эксплуатационную готовность системы.

Мультигазовый АРГ в режиме реального времени нового поколения GE Kelman DGA 900

  • Поставляется в минимальные сроки

Kelman DGA 900

Мультигазовый АРГ в режиме реального времени нового поколения

Анализ растворенных газов (АРГ) и измерение содержания влаги в электроизоляционных жидкостях признаны наиболее важными тестами для оценки состояния трансформаторов. В предыдущие годы мультигазовый АРГ традиционно ограничивался испытаниями в лабораторных условиях с редким проведением ручного отбора проб в автономном режиме, являющимися частью комплекса мер по календарному техническому обслуживанию. Однако, поскольку средний возраст трансформаторов в мире продолжает увеличиваться, вероятность преждевременного старения, внеплановых отключений и даже критического отказа оборудования между испытаниями в автономном режиме также увеличивается, в связи с чем многие владельцы активов применяют стратегии АРГ в режиме реального времени для повышения надежности сети.

В начале 2000-х гг. компания Kelman™, являющаяся дочерним предприятием GE, представила на рынке ряд анализаторов для мультигазового АРГ в режиме реального времени без использования расходных материалов, а сегодня компания GE рада представить Kelman DGA 900 — устройство для анализа влаги и мультигазового АРГ в режиме реального времени нового поколения . Анализатор разработан на основе улучшенных принципов реализации надежного метода измерений GE — фотоакустической спектроскопии (PAS), обеспечивающей уровни точности и повторяемости, сопоставимые со значениями при испытаниях в лабораторных условиях, без использования расходных материалов и необходимости частых поверок. Используя свой более чем 40-летний опыт мировых поставок АРГ, в Kelman DGA 900 компания объединяет знания и усовершенствования, основанные на результатах эксплуатации предыдущих моделей и направленные на улучшение рабочих характеристик, введение новых инновационных функций, оптимизацию опыта пользователя и повышение надежности.

Основные преимущества

  • Обеспечение удаленного предупреждения и мультигазовой диагностики при ухудшающемся состоянии трансформатора
  • Быстрая передача оперативных решений без необходимости посещения объекта для осуществления ручного отбора проб масла
  • Проблемы могут быть выявлены на самых ранних стадиях, что позволяет избежать внезапных отказов и создать условия для плановых отключений
  • Фиксирование точных данных по техническому обслуживанию с учетом состояния оборудования и стратегий замены оборудования
  • Для обеспечения работы с оптимальными характеристиками не требуются расходные материалы и частые поверки
  • Новый «быстрый режим» позволяет анализировать быстро развивающиеся неисправности в режиме, близком к реальному времени
  • Улучшенные вычислительные возможности, высоко масштабируемые входы/выходы и интегрированный ЧМИ составляют мощную, универсальную систему контроля трансформатора
  • Предназначены для работы с минеральными электроизоляционными маслами и новыми жидкостями на основе сложных эфиров (природными и синтетическими)

Заводские испытания DGA 900

Отображение уровней газа на локальном ЖК-
дисплее DGA 900

Первый мультигазовый АРГ, полностью разработанный GE

  • Блок для измерения содержания 9 газов и влагосодержания, объединяющий 4-е поколение технологии фотоакустической спектроскопии (PAS) с повышенной точностью измерений, более низкими пределами обнаружения и повторяемостью
  • Стандартная 5-летняя гарантия *
  • Усовершенствованная конструкция и модульная структура обеспечивают повышенную надежность, увеличение интервалов технического обслуживания и простоту обслуживания на месте эксплуатации
  • Расширяемые аналоговые/цифровые входы/выходы и вычислительная платформа обеспечивают возможность расширения и улучшения функций
  • Устройство готово к интеграции в PREDIX APM (облачная платформа)

Типы применения

Анализатор Kelman DGA 900 – это неоценимый фундаментальный инструмент для реализации управления эффективностью основных фондов (APM) в системах генерации, передачи электроэнергии и в электротехнической промышленности, позволяющего применять стратегию замены основных фондов с учетом состояния оборудования и улучшать надежность и эксплуатационную готовность системы

Устройство, готовое для использования в системах управления эффективностью основных фондов электрических сетей DS-Agile™ и PREDIX™, широкий выбор методов и протоколов связи, используемых DGA 900, позволяет подключаться к различным платформам и интегрировать его в программные средства GE Perception™ для управления трансформаторами, а также в другие программные средства, серверы архивных данных и системы SCADA.

Общая схема устройства Kelman DGA 900



Передовая проверенная технология
Не требует наличия транспортирующего или калибровочного газов

Для АРГ по методу газовой хроматографии (GC) требуется наличие крупных внешних резервуаров газа высокого давления ~ 69 кг (3600 фунтов/кв.дюйм).

Вопросы ОТ, ПБ и ООС: согласно специальным правилам обращения, требуется применение специально разработанных 3-колесных тележек для перемещения газов, проведение регулярных осмотров и проверок на герметичность, использование СИЗ, предусмотренных ОТ, ТБ и ООС, и проведение проверки соблюдения правил техники безопасности.

Также необходимо обеспечить надлежащее хранение заполненных и пустых баллонов. В случае пожара или нагрева может произойти взрыв. В некоторых странах введены ограничения на допустимое количество баллонов на подстанции. В Гонконге допускается наличие одного баллона на объекте. Требуется наличие паспорта безопасности вещества/материала. Законодательные / нормативные требования WSE к объекту (ежегодно). Требуется замена регуляторов газа (BS 5741) каждые 5 лет. Истощение запасов природного газа-источника гелия высокой степени чистоты 99,9999% представляется собой экологическую проблему. Повышение стоимости на ~100% за последние 10 лет.

Надежность, эксплуатационная готовность, отслеживаемость
Измерения на месте эксплуатации с лабораторной точностью

ASTME691 «Стандартный метод проведения межлабораторных исследований для определения точности метода испытаний».

Пробы предоставлены ~90 лабораториями по всему миру, работающими по IEC60567

Результаты

  • Результаты ~20 лабораторий были неудовлетворительными. Определены стандартные отклонения. Установлен Z-показатель
  • Сертифицировано, если Z < 2

Вероятность случаев по положению кривой, Стандартные отклонения от среднего, Совокупное, Z-показатель, T-показатель

z < 1 Хорошо
1 < z < 2 Удовлетворительно
2 < z < 3 Спорный случай
3 < z Неприемлемо

Интуитивная понятность и универсальность
Интуитивный графический пользовательский интерфейс

  • Локальный интерфейс с дисплеем: простой и интуитивный благодаря встроенному цветному ЖК-дисплею
  • Удаленный интерфейс: доступ через интернет-браузер
  • Не требуется дополнительное ПО для ПК.
  • Обеспечивает доступ ко всем аварийным сигналам, конфигурации системы без установки дополнительного ПО, все отображается на дисплее!
  • Использование интерфейсов HTTPS с высокой степенью защиты

Интуитивная понятность и универсальность
Особенности инновационной конструкции

  • Максимальная универсальность установочного пакета всех устройств АРГ в режиме реального времени
  • Конструкция с двумя корпусами – позволяет выполнять любые требования к установке Непосредственная установка / установка на стенде или различные комбинации Стандартная конфигурация: питание перем./пост. тока с беспроводными каналами связи.
  • Позволяет повысить показатели ОТ, ПБ и ООС на объекте. Короткий защищенный маслопровод. Концентратор DGA900 может устанавливаться отдельно от анализатора благодаря наличию 10 м дополнительного кабеля
  • Последующие улучшения позволят обеспечить возможность самостоятельной установки и ввода в эксплуатацию с использованием только базовых инструментов

 Конструкция предусматривает масштабируемость

  • Одним из требований к конструкции DGA 900 является высокая масштабируемость.
  • Расширяемые аналоговые/цифровые входы/выходы. До 15 конфигурируемых пользователем портов с полной цифровой настройкой сигнализации.
  • Возможность подключения нескольких дополнительных модулей связи или дополнительных датчиков, напр., TransOpto (температура оптоволокна)
  • Моделирование трансформатора и прочие дополнительные улучшения аппаратных средств будут доступны в будущем, что обеспечит наращивание функциональных способностей системы

Масштабируемость и удобство подключения

Передача данных:

  • Протоколы: Modbus, DNP3.0, IEC61850
  • Канал связи: RS485, GSM/GPRS, Wi-Fi, Ethernet и оптический

Возможности подключения нового поколения:

  • Perception: полностью поддерживается Perception 1.22
  • DS Agile: распределенная система управления
  • Predix: возможность внедрения устройств GE системы управления эффективностью основных фондов электросети

.

Устройства АРГ в режиме реального времени — это базовый элемент системы управления эффективностью основных фондов для трансформаторов

Передовая проверенная технология

  • Технология PAS 4-го поколения компании GE обеспечивает повышенную точность измерений при более низких пределах обнаружения
  • Единственный поставщик, имеющий 15-летний опыт использования технологии PAS и более 13000 единиц установленного оборудования
  • Не требует наличия транспортирующего или калибровочного расходных газов
  • Измерение содержания девяти газов и влаги на месте эксплуатации с лабораторной точностью
  • Проведение полного анализа АРГ с периодичностью до одного раза в час, и новый «быстрый режим» для анализа основных газов за ~ 30 мин.

Надежность, эксплуатационная готовность, отслеживаемость

  • Первое устройство Kelman, полностью разработанное компанией GE, эффективно использующее существующую конструкцию для реализации принципов обеспечения качества и непрерывного усовершенствования
  • Повышенная надежность и простота обслуживания на месте эксплуатации
  • Стандартная 5-летняя гарантия
  • Калибровка на заводе-изготовителе, сопоставимая с методами лабораторных испытаний, соответствующими промышленным стандартам

 Интуитивная понятность и универсальность

  • Интегрированный 7-дюймовый цветной ЖК-дисплей, обеспечивающий более удобное взаимодействие с локальным пользователем и отображение данных
  • Облегченный инновационный дизайн с двойным корпусом позволяет выполнять установку модулей отдельно или совместно
  • Возможность подключения к сетям переменного тока или подстанции постоянного тока

Масштабируемость и удобство подключения

  • Расширяемые аналоговые/цифровые входы/выходы
  • Перспективная вычислительная платформа, готовая к расширению функций
  • Конструкция, обеспечивающая информационную безопасность
  • Широкий выбор методов связи и протоколов

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «GE Kelman DGA 900». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Измерения

Технология Частота
Автоматический отвод газов во внешнее пространство Конфигурируется от 1 раза в час до 1 раза в 4 недели
Измерение газов методом фотоакустической спектроскопии (PAS) Автоматическое включение более частой выборки по достижении уровня предупреждения
Тонкопленочный емкостный датчик содержания влаги «Быстрый режим» обеспечивает быстрое определение содержания газов, указанных ниже, за ~30 минут.
Погружной волоконно-оптический датчик кислорода
НПО ВПО Погрешность* Повторяе мость Доступно в быстром режиме
Водород (H₂) 5 – 5 000 ч/млн ± НПО или ±5% < 3%
Окись углерода 1 – 50 000 ч/млн ± НПО или ±3% < 2%
(CO) 2 – 50 000 ч/млн ± НПО или ±3% < 2%
Метан (CH₄) 0,5 – 50 000 ч/млн ± НПО или ±3% < 2%
Ацетилен (C₂H₂) 1 – 50 000 ч/млн ± НПО или ±3% < 2%
Этилен (C₂H₄) 20 – 50 000 ч/млн ± НПО или ±3% < 3%
Двуокись углерода 1 – 50 000 ч/млн ± НПО или ±3% < 2%
(CO₂) 100 – 50 000 ч/млн ± НПО или ±5% < 2%
Этан (C₂H₆) 10 000 – 100 000 ч/млн ± НПО или ±15%
Кислород (O₂) 0 - 100% RS (в ч/млн) ± 3% RH < 3%

 *в зависимости от того, что больше. Приведенная погрешность – погрешность датчика при калибровке. Точность измерения содержания газа в масле зависит от типа и состояния масла. Повторяемость соответствует данным, полученным в ходе измерений при окончательных испытаниях продукции.
** содержание N₂ рассчитывается и используется только для трансформаторов с системой свободного дыхания.

Характеристики

Дисплей 4 индикаторне светодиодные матрицы, видимые при солнечном освещении
7-дюйм. цветной резистивный сенсорный ЖК-дисплей с подсветкой (800х480)
Интегрированный встроенный защищенный веб-сервер (https)
Аналоговые входы До 15 дополнительных аналоговых входов для нагрузочных ТТ, входов PT100 или датчиков на 4–20 мА
Цифровой выход USB-порт (тип соединения В) для локальной связи с портативным компьютером для конфигурации системы Wi-Fi (802.11b/g/n)
Последовательный вывод (RS-485)
Возможно использование стандартного Ethernet 1 Гб (RJ45) с оптоволоконным кабелем
Возможно использование модемов GSM/GPRS или CDMA/LTE
Цифровые протоколы Стандартно используется Modbus®
Возможны DNP3 или IEC 61850 (ред. 1 или 2)
Аварийные сигналы Экраны/сценарии настройки аварийных сигналов по уровню содержания газа, его скорости изменения и уровню содержания влаги, присваиваемым реле
6 стандартных и до 18 реле с сухими контактами (тип C, 1-полюсн., 2- позиц.), НО/НЗ, 10 А при 250 В перем. тока, активная нагрузка, 10 А при 30 В пост. тока, активная нагрузка
Отдельный служебный аварийный сигнал с отдельным реле

Окружающая среда

Рабочая температура окружающей среды от -40°C до +55°C (от -40°F до +131°F)
Рабочая влажность окружающей среды Отн. влажн. 0–95%, без конденсации
Температура масла в клапане*** от -20°C до +120°C (от -4°F до +248°F)
Давление масла в клапане 0–700 кПа (0–100 фунтов/кв.дюйм)
Корпус Сертифицировано по IP56
Алюминий с порошковым покрытием (RAL9002)
Неокрашенная нержавеющая сталь 316 (опция)
Требования к электропитанию
ПЕР. ТОК Номинальное: 100–240 В перем. тока, диапазон: 85– 264
ПОСТ. ТОК В перем.тока, 4 А
Номинальное: 100–250 В пост. тока, диапазон: 90– 300 В пост. тока
Механическая часть
Размеры

Блок анализатора
600 х 484 х 330 мм
23,6 x 19,1 x 13,0 дюймов

Блок концентратора
600 х 380 х 330 мм
23,6 x 15,0 x 13,0 дюймов

Вес

Блок анализатора
33,4 кг
73,6 фунта

Блок концентратора
18,5 кг
40,8 фунта

Дополнительные возможности Монтажный стенд
Навес от солнца
Отрывной кабель между блоками
Аналоговый выходной сигнал значений содержания газа

*** Основано на испытании, проведенном с использованием минерального масла VOLTESSO™ 35, на участке трубопровода диаметром ¼ дюйма и длиной не более 10 метров от клапана подачи или возврата масла до точки соединения с контроллером и при объеме клапана подачи масла на более 200 мл. При использовании масла с температурой ниже -20°C GE рекомендует наложить термокабель на трубопровод

Основной блок Устройство АРГ по 9 газам, корпус с порошковым покрытием, отрывной кабель длиной 2 м, Modbus TCP через Ethernet, нагрузочный ТТ, комплект монтажных частей и экран ПО Perception.
COMM90022 COMM90012 COMM90013 COMM90014 DNP3 через RS485 DNP3 через Ethernet IEC 61850 ред. 1 через Ethernet IEC 61850 ред. 2 через Ethernet
24-0822-01 Монтажный стенд
CABL01054 CABL01055 5 метров 10 метров
24-0973-01 Навес от солнца
COMM90016 COMM90017 COMM90018 COMM90019 COMM90020 COMM90021 COMM90005 COMM90015 Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа ST Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа SC Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа LC Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа ST (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа SC (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — одномодовое оптоволокно, разъем типа SC (макс. 20 км) + 4 x RJ45 10/100 Мбит/с, медь Модем GSM/GPRS Беспроводной сотовый модем для США — внутренний
13-0263-01 13-0256-02 13-0256-02-OPT1 Плата аналоговых вводов, 4–20 мA Плата аналоговых вводов для датчика температуры PT100 (4 провода) Плата аналоговых вводов для датчика температуры PT100 (3 провода)
Основной блок Устройство АРГ по 9 газам, корпус с порошковым покрытием, отрывной кабель длиной 2 м, Modbus TCP через Ethernet, нагрузочный ТТ, комплект монтажных частей и экран ПО Perception.
COMM90022 COMM90012 COMM90013 COMM90014 DNP3 через RS485 DNP3 через Ethernet IEC 61850 ред. 1 через Ethernet IEC 61850 ред. 2 через Ethernet
24-0822-01 Монтажный стенд
CABL01054 CABL01055 5 метров 10 метров
24-0973-01 Навес от солнца
COMM90016 COMM90017 COMM90018 COMM90019 COMM90020 COMM90021 COMM90005 COMM90015 Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа ST Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа SC Адаптер Ethernet — RJ45 в 10/100 Мбит/с, многомодовое оптоволокно, разъем типа LC Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа ST (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — многомодовое оптоволокно, разъем типа SC (макс. 2 км) + 4 x RJ45 10/100 Мбит/с, медь Коммутатор Ethernet, 2 x 100BaseF — одномодовое оптоволокно, разъем типа SC (макс. 20 км) + 4 x RJ45 10/100 Мбит/с, медь Модем GSM/GPRS Беспроводной сотовый модем для США — внутренний
13-0263-01 13-0256-02 13-0256-02-OPT1 Плата аналоговых вводов, 4–20 мA Плата аналоговых вводов для датчика температуры PT100 (4 провода) Плата аналоговых вводов для датчика температуры PT100 (3 провода)
