GE Energy

Intellix BMT 300

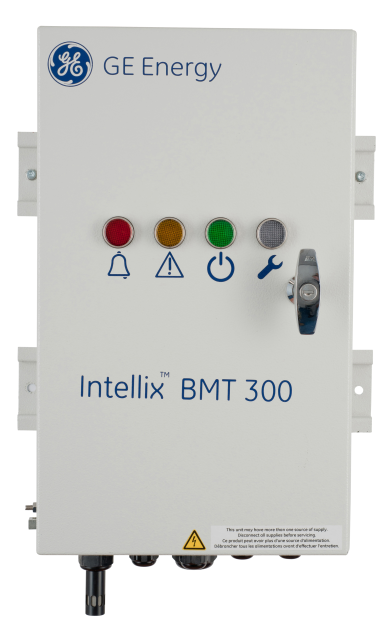

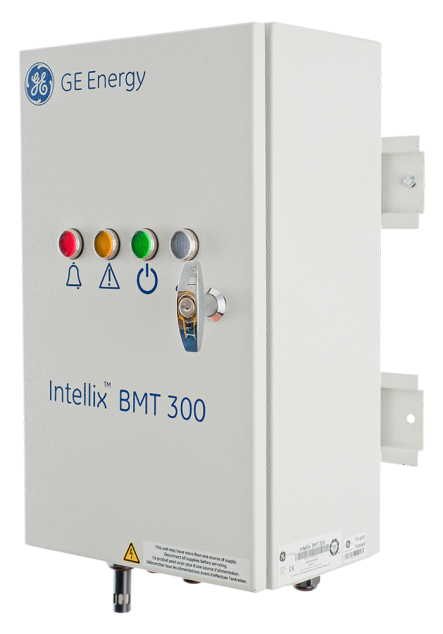

Intellix BMT 300 - контроль высоковольтных вводов и детектирование частичных разрядов в трансформаторе

Intellix BMT 300 - контроль высоковольтных вводов и детектирование частичных разрядов в трансформаторе

  • Поставляется в минимальные сроки

Сегодня вводы повсеместно применяются в высоковольтных (ВВ) подстанционных трансформаторах, токовых трансформаторах и коммутационной аппаратуре. Они являются причиной большей части отказов ВВ подстанций, и половина этих случаев являются катастрофическими с серьезными и опасными последствиями. В прошлом на решение этой проблемы были нацелены профилактическое обслуживание, ранняя замена и регулярное офлайн тестирование. В настоящее время имеется технология, которая позволяет владельцам этих объектов обнаруживать приближающиеся отказы и снижать свои затраты на обслуживание.

Intellix BMT 300 – это система реального времени компании GE, которая постоянно контролирует не только состояние вводов (емкость и коэффициент мощности), но и также активность частичных разрядов (ЧР) в главном трансформаторном баке. Это позволяет предупреждать персонал об условиях отказа на ранней стадии и предоставляет необходимую информацию о состоянии вводов и трансформатора.

Система Intellix BMT 300 может использоваться как автономное устройство или она может применяться в сочетании с семейством многокомпонентных газоанализаторов Kelman TRANSFIX™ компании GE для анализа растворенных газов (DGA). Комбинация систем Intellix BMT 300 и TRANSFIX предоставляет пользователям комплексную информацию из одного источника, что обеспечивает возможность более глубокого анализа состояния трансформатора и контроля основных причин неисправностей большинства трансформаторов.

Основные преимущества

  • Один прибор, объединяющий непрерывный контроль вводов и детектирование активности ЧР в главном баке, используя один и тот же тест-адаптер вводов.
  • Одно диагностическое программное обеспечение (ПО) Perception™ компании GE, используемое для получения простой для анализа информации об активности ЧР и содержании растворенных газов.
  • Один поставщик оборудования – обеспечение установки, корректной связи и минимизация административной нагрузки с целью снижения общих затрат владельца вашего трансформатора.

Области применения

Силовые коммуникации

  • Обслуживание по текущему техническому состоянию вводов трансформаторов.
  • Детектирование активности ЧР в главном баке трансформатора с целью ее корреляции с анализом содержания растворенных газов.

Производство металлов

  • Контроль состояния вводов для исключения незапланированной остановки производства.
  • Контроль ЧР объектов с повышенной концентрацией напряжений на алюминиевых и сталелитейных заводах.

Нефтехимия

  • Детектирование развития дугового замыкания в трансформаторах.
  • Контроль "здоровья" вводов для исключения катастрофических отказов трансформаторов.

Файлы для Intellix BMT 300

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «Intellix BMT 300». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Электрические входы

Вход

Измерения на 3-фазных вводах (ВВ)

Дополнительно

Дополнительные 3 фазы (НВ)

Частота опроса

НЧ для вводов: 100 кГц
ВЧ для ЧР: 100 МГц

Разрешение

Ток: 0.01 мА
Фазовый угол: 0.01 градуса

Электрический выход (прибор в корпусе)

Данные по вводам

  • % изменения емкости
  • % изменения коэффициента относительной
    мощности

Данные по частичным разрядам

  • Амплитуда импульсов ЧР (pC – пикокулоны)
  • Счет импульсов ЧР (единицы)
  • Индекс частичных разрядов (мВт)

Индикаторы, видимые при солнечном свете

  • Красный - сигнализация
  • Желтый – предупреждение
  • Зеленый – питание
  • Синий – сервис

Реле для настраиваемой сигнализации

  • Два реле сигнализации SPDT (однополюсные на два направления) тип С для предупреждения и уровней сигнализации
  • Одно реле сигнализации SPDT (тип С), предназначенное для сигнализации неисправностей системы
  • Номинальные параметры контактов реле: 2 А при 240 В переменного тока и резистивной нагрузке или 2 А при 30 В постоянного тока

Связь

Стандартная

Modbus удаленный терминал/ASCII через изолированный RS-485

Дополнительно

  • Modbus удаленный терминал через последовательный многомодовый оптоволоконный канал с разъемом ST

Стандартный интерфейс связи с одним главным устройством (single-master) может быть заменен опцией с несколькими главными устройствами (multi-master) с передачей через Ethernet (до 3-х masters), обеспечивая следующее:

  • Modbus TCP через Ethernet RJ-45
  • Modbus TCP со скоростью 10 Мб/с через последовательный многомодовый оптоволоконный канал со стандартный разъемом

Корпус

Рабочая температура

Окружающая

От -30°C до +55°C

Когда имеется опция связи с несколькими главными
устройствами (multi-master):

от -20°C до +55°C

Рабочая влажность

5 - 95% (без конденсации)

Исполнение корпуса

IP 55

Электропитание

100-240 В переменного тока, ±10%, 50-60 Гц, 1.24-0.41 A
