GE Energy

GE Energy TAPTRANS

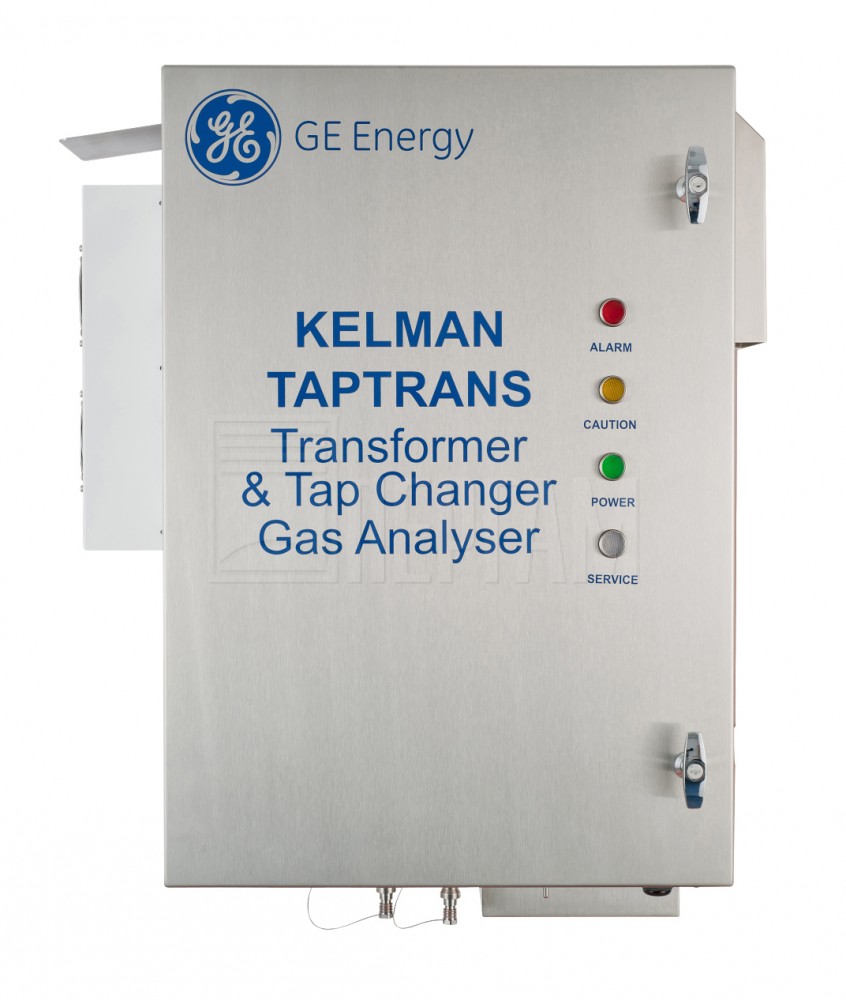

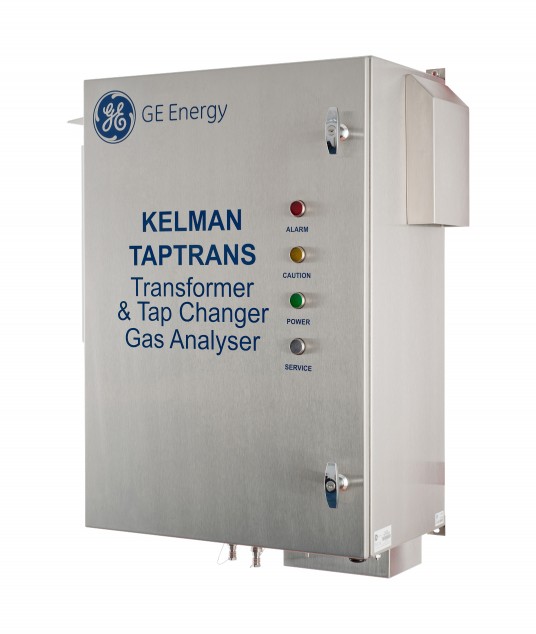

Непрерывный анализ растворенных газов и содержания влаги для трансформаторов и устройств РПН в режиме реального времени - GE TAPTRANS.

Анализ растворенных газов и содержания
влаги для близкорасположенных баков однофазных трансформаторов в режиме реального времени

Стационарная система анализа растворенных газов и содержания влаги в нескольких баках TAPTRANS

  • Поставляется в минимальные сроки

TAPTRANS - Непрерывный анализ растворенных газов и содержания влаги для  трансформаторов и устройств РПН в режиме реального времени

Первое устройство на рынке, которое позволяет выводить на один монитор данные полного анализа DGA в главном масляном баке и в устройстве регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя, работающих в одном блоке. Раньше для этих целей необходимо было использовать 3 прибора, что сильно увеличивало стоимость самого оборудования и стоимость монтажа и эксплуатации.

  • Использование всего одного прибора для контроля в главном масляном баке и в устройстве регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя!
  • АРГ по 8-ми газам плюс влагосодержание
  • Не требуются газы-носители или калибрующие газы
  • Минимальные эксплуатационные расходы
  • Широкий набор интерфейсов и возможностей аварийной сигнализации
  • Легко и понятно монтируется на объекте
  • ЖКИ дисплей
  • Ежечасные замеры
  • Возможность мониторинга нагрузки
  • Не используются мембраны или вакуумный отбор
  • Надежное хранение до 10000 записей
  • Полная интеграция в систему Perception

Сведения о техническом состоянии трансформаторов очень важны для операторов электрических сетей. Наблюдение за трансформаторами в режиме оннлайн позволяет автоматизировать работу подстанций. Информация, получаемая в результате онлайн анализа растворенных газов, позволяет эффективнее использовать ценные ресурсы и не допустить простоев из-за непредвиденных поломок. Анализ растворенных газов (DGA) и измерение содержания влаги в трансформаторном масле системы газовой защиты считаются ключевыми методами оценки состояния любого из баков силового трансформатора. TAPTRANS дает уникальную возможность одновременно проводить полный анализ нескольких растворенных газов и следить за содержанием влаги в главном масляном баке и в устройстве регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя, делая все это в режиме реального времени.

Онлайн мониторинг силовых трансформаторов

Анализ растворенных газов как правило сводился к лабораторному анализу, проводимому с большими интервалами. Лабораторный анализ трансформаторного масла - это часть стратегии календарного технического обслуживания силовых трансформаторов. По всему миру наблюдается старение парка эксплуатируемых трансформаторов. Все чаще новые трансформаторы выходят из строя на ранних стадиях эксплуатации (по сравнению с предыдущими годами). Это также означает, что возрастают вероятности быстрого старения, незапланированных простоев и внезапного отказа между редкими проверками. Такие обстоятельства вынуждают многих владельцев ресурсов внедрять средства для оперативного анализа DGA, более полно соответствующего стратегиям обслуживания по состоянию и предупредительного обслуживания.

Для предприятий электроэнергетики точная и своевременная информация о состоянии силовых трансформаторов является очень важной. Для ответственного оборудования первостепенным становится получение информации в режиме on-line. Такая информация позволяет избегать катастрофических аварий и использовать дорогостоящее оборудование с максимальной эффективностью. Анализ газов, растворенных в масле (АРГ) и измерение влажности изоляции являются одними из наиболее ценных и общепризнанных методов диагностики и контроля состояния силовых трансформаторов.

Применение

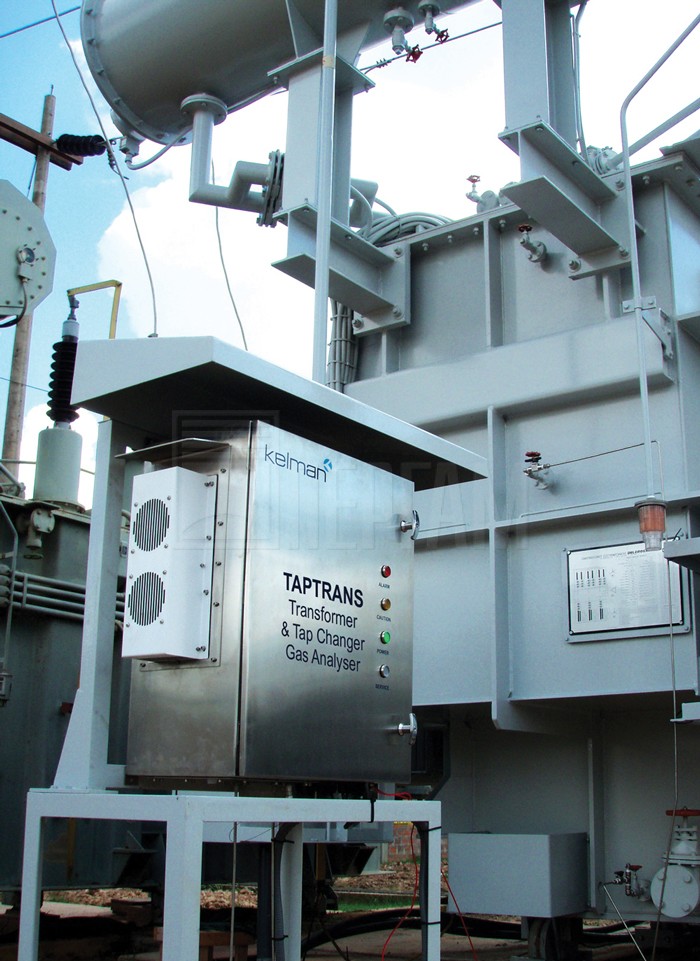

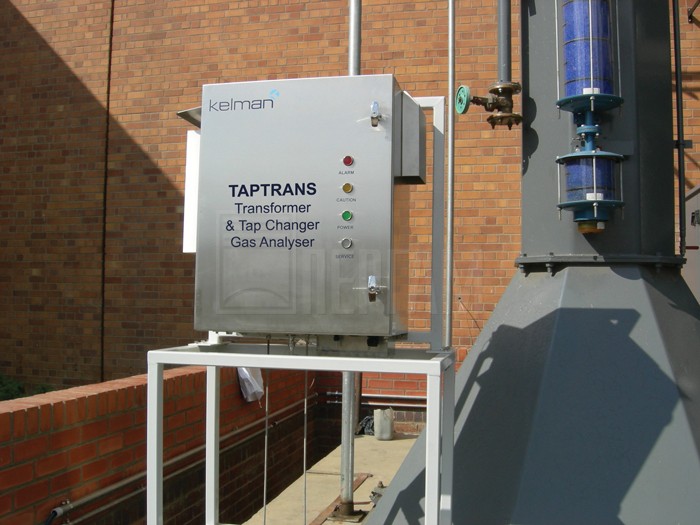

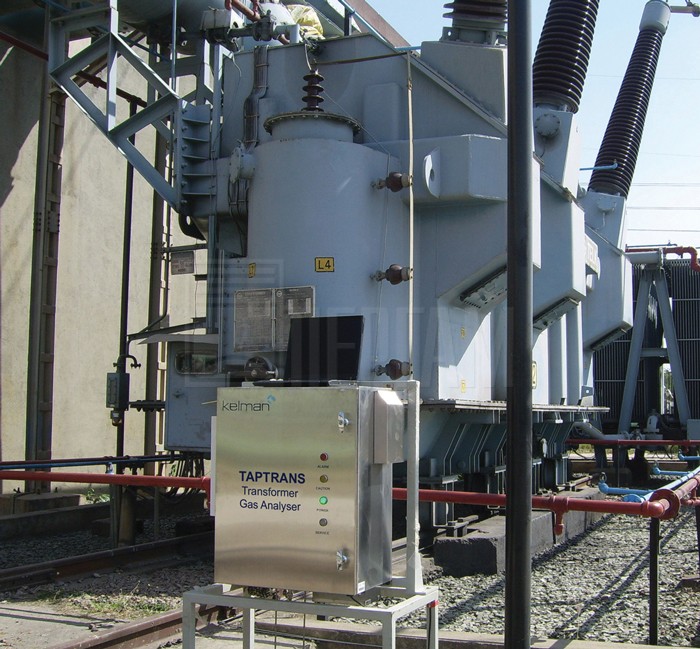

TAPTRANS предназначен для больших трансформаторов с устройством регулирования под нагрузкой (РПН), включая баки ответвляющего устройства и переключателя. Отбор проб 9 газов для полного анализа DGA может выполняться с частотой до одного раза в час из одного бака и до одного раза в три часа в конфигурации главный бак, бак ответвляющего устройства и бак переключателя. Сюда входит та же методика наблюдения за 7 основными газами, что используется во всех общих методах диагностики. TAPTRANS также дает возможность следить за поведением газов в масле, возможность анализировать и проводить диагностику за счет тесной интеграции мощного программного комплекса GE Perception и/или собственного ПО пользователя с системами SCADA и системами хранения статистических данных. TAPTRANS лучше всего подходит для наблюдения за трансформаторами большого размера, трансформаторами, имеющими критически важное значение для работы системы в целом или поврежденными трансформаторами. Это помогает увеличить срок службы, предотвратить неожиданные отказы оборудования, а также использовать график обслуживания по состоянию и вести профилактическое обслуживание.

  • Трансформаторы энергоблоков гарантированного питания (GSU)
  • Трансформаторы высоковольтных станций постоянного тока (HVDC)
  • Трансформаторы дуговых электропечей (EAF)
  • Трансформаторы для линий электропередачи

Достоверный АРГ в режиме on-line является неоценимым инструментом для понимания состояния силового трансформатора и обеспечивает очевидные преимущества:

  • Выявление повреждений трансформатора на ранней стадии сокращает время незапланированного простоя оборудования и степень его повреждения.
  • Выходная мощность трансформатора оптимизируется для безопасной работы с максимальной эффективностью.
  • Возможна оценка степени износа трансформатора. Возможно определение типа повреждения.

В отличие от появляющихся на рынке копий, системы фирмы GE прошли "проверку эксплуатацией" - свыше 8,000 систем Kelman PAS, используются на текущий момент в более чем девяноста странах по всему миру!

Файлы для GE Energy TAPTRANS

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «GE Energy TAPTRANS». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Параметр

Диапазон измерения

Водород (H2)

5 - 5,000 мд

Окись углерода (CO)

2 - 50,000 мд

Углекислый газ (CO2)

20 - 50,000 мд

Метан (CH4)

2 - 50,000 мд

Ацетилен (C2H2)

0,5 - 50,000 мд

Этан (C2H6)

2 - 50,000 мд

Этилен (C2H4

2 - 50,000 мд

Вода (H2O)

0 - 100% RS (дано в мд)

Точность

±5% или ± LDL (смотря что больше)

Кислород (O2)

100 - 50,000 мд, погрешность ±10%

Азот (N2)

10,000 - 100,000 мд, погрешность ±15%

Условия эксплуатации

Диапазон температур

от –40 до 55°C

Диапазон температуры масла

от –20 до 120°C

Параметры электропитания

115/230 В~; 50/60 Гц; 8 А макс

Влажность при эксплуатации

10 - 95% относительной влажности без образования конденсата

Корпус

IP55

Масса

72 кг (159 фунтов)

Частота измерений

Переменная - от одного раза в час до одного раза в неделю для каждого источника масла
