Электролаборатория ПЕРГАМ МЭК-3

Кабельно-подстанционная электротехническая лаборатория
Артикул: 21632
Цена по запросу
Поставляется в минимальные сроки
ПЕРГАМ МЭК-3
описание в pdf

Электролаборатория ПЕРГАМ МЭК-3

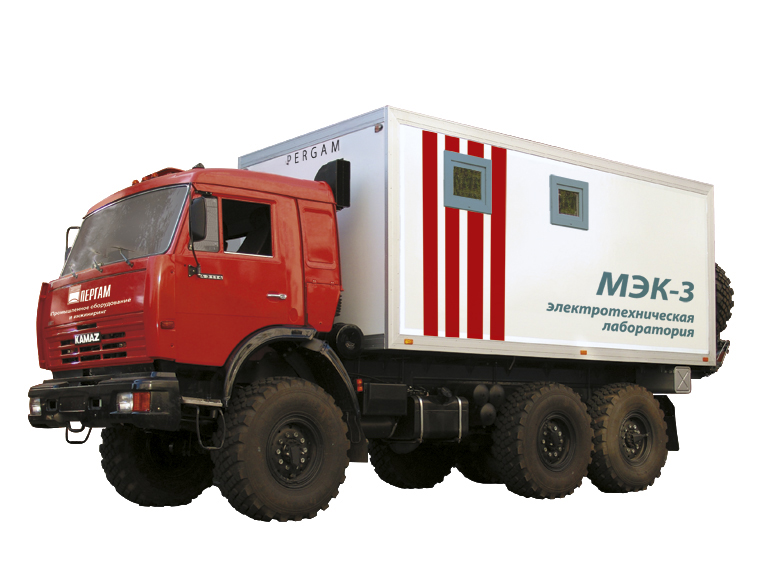

Передвижная лаборатория МЭК-3 предназначена для испытаний и диагностики оборудования подстанций и кабельных линий. Лаборатория комплектуется стационарным и переносным оборудованием производства компаний Megger и BAUR. Мобильный электротехнический комплекс МЭК-3 предназначен для следующих задач: проведение высоковольтных испытаний; измерение параметров трансформаторов; поиск мест повреждения кабелей; анализ и ипытания трансформаторного масла; диагностика трансформаторов. Лаборатория в трёхфазном исполнении на базе шасси изотермического фургона, специального, северного исполнения.

Лаборатория МЭК-3 обеспечивает:

  • Управление испытаниями повышенным напряжением
  • Автоматизированную систему управления процессами сборки цепей измерений
  • Проведение испытаний и обработку результатов
  • Отображение на дисплее пульта управления информации о текущем состоянии системы с текстовыми пояснениями
  • Составление отчётов и протоколов испытаний
  • Хранение данных об испытаниях и измерениях
  • Обмен информацией через USB порт с периферийными устройствами
Рекомендуется для испытаний силовых трансформаторов и высоковольтного оборудования распределительных устройств до 35 кВ, диагностики и испытаний кабелей, измерений параметров кабельных линий, трассировки и отыскания мест повреждений в кабельных линиях номинальным напряжением 0,4 -35кВ и выше.

Возможности и особенности

Высоковольтные испытания и поиск мест повреждений кабелей:

  1. Испытание силовых кабельных линий повышенным напряжением постоянного тока до 60 кВ
  2. Испытание силовых кабельных линий с изоляцией из сшитого полиэтилена повышенным напряжением синусоидальной формой волны сверхнизкой частоты 0,1 Гц
  3. Измерение сопротивления изоляции, напряжением до 10000В
  4. Предварительное определение места повреждения кабеля с использованием следующих методов:
    • Метод рефлектометрии TDR, 160В
    • Импульсно-дуговой ударный метод SIM, 32кВ
    • Усовершенствованный импульсно-дуговой ударный метод SIM-MIM, 32кВ
    • Метод развязки по току в ударном режиме CIM, 32кВ
    • Прожиг дефектной изоляции
  5. Точное определение места повреждения кабельной линии с помощью ударного генератора и акустического прибора поиска мест повреждений с измерением скорости распространения электромагнитной волны и указания расстояния до места повреждения в метрах
  6. Точная локация однофазных коротких замыканий на землю
  7. Точное определение места повреждения индукционным методом
  8. Определение трассы кабельной линии.

Высоковольтные испытания и диагностика трансформаторов и высоковольтного оборудования подстанций:

  1. Испытание силовых трансформаторов и высоковольтного оборудования повышенным напряжением переменного тока промышленной частоты до 100 кВ
  2. Измерение сопротивления изоляции, напряжением до 10000В
  3. Измерение параметров трансформаторов:
    • Потери холостого хода
    • Сопротивление короткого замыкания
    • Коэффициент трансформации
    • Измерение емкости и тангенса угла диэлектрических потерь высоковольтной изоляции
  4. Измерение сопротивления обмоток постоянному току
  5. Измерение переходного сопротивления контактов
  6. Тестирование высоковольтных выключателей
  7. Тестирование аккумуляторных батарей
  8. Испытание трансформаторного масла на пробой до 100кВ.

Оборудование электротехнической лаборатории

Оборудование электротехнической лаборатории

Документация на лабораторию и условия поставки

Срок изготовления лаборатории рассчитывается индивидуально в зависимости от задач и пожеланий заказчика. Ориентировочный срок поставки 18 – 22 недели после заключения договора. Цена зависит от шасси и оборудования, которым оснащена электролаборатория. Гарантия: 12 месяцев со дня подписания Акта приёмо-передачи. Гарантийное и послегарантийное обслуживание осуществляется сервисной службой «Пергам-Инжиниринг». Расчётный срок службы мобильных диагностических комплексов — 12 лет.

  • Руководство по эксплуатации лаборатории на русском языке
  • Свидетельство о первичной поверке
  • Техническая документация на автомобиль
  • Методики по проведению измерений и испытаний

Стандартная комплектация лаборатории МЭК-3:

  • Высоковольтная установка с выходным напряжением 110 кВ (50 Гц)/120 кВ DC
  • Тестер изоляции 10 кВ
  • Рефлектометр
  • Высоковольный импульсный генератор
  • Генератор прожига
  • Система измерений Ктр., Iк.з. и Iх.х.
  • Мост переменного тока
  • Трансформаторный омметр
  • Тестер сопротивления заземления
  • Тепловизор
  • Установка испытания масла на пробой
  • Переносной АРГ и влагосодержания
  • Система диагностики методом SFRA
  • Система диагностики методом диэлектрической спектроскопии
  • Прибор для вибродиагностики
  • Система управления

Дополнительно лаборатория может комплектоваться оборудованием для:

  • Проверки РЗиА
  • Контроля характеристик ВВ
  • Тестирования АКБ
