Olympus

Olympus NDT MultiScan MS 5800

Вихретоковый дефектоскоп для оценки состояния труб с использованием метода контроля вихревыми токами, технологии ультразвукового контроля IRIS, контроля в остаточном поле и контроля по утечке магнитного потока.

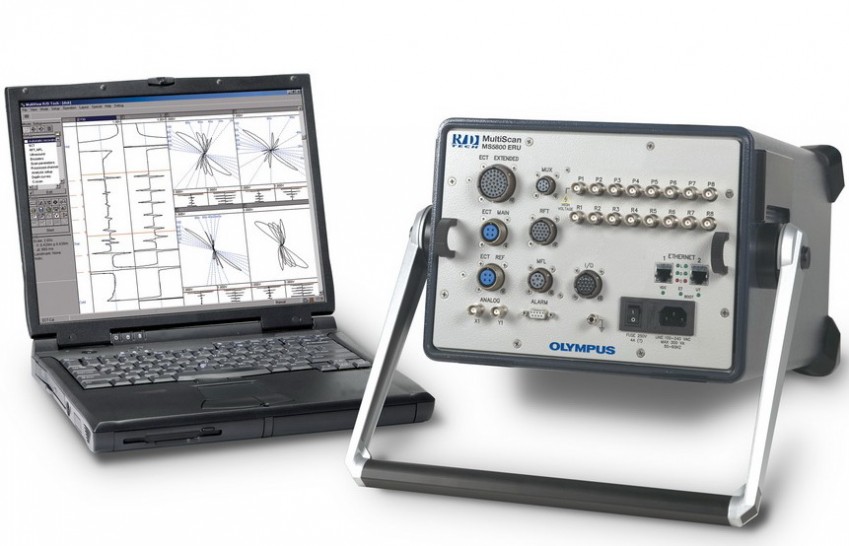

Вихретоковый дефектоскоп Olympus NDT MultiScan MS 5800

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Olympus NDT MultiScan MS 5800: 12 месяцев
  • Госреестр РФ
    № 30107-05

Olympus NDT MultiScan MS 5800

Переносные модульные многорежимные универсальные дефектоскопы для комплексного контроля

Модели Метод контроля
5800-E Контроль вихревыми токами
5800-R Контроль в ближнем и остаточном поле и методом обнаружения утечек магнитного потока
5800-1U 1 УЗ-канал (технология IRIS)

MultiScan MS 5800-E™

Вихретоковый контроль

Бесконтактный метод контроля трубопроводов из немагнитных материалов используется для обнаружения и определения размеров в немагнитных материалах таких дефектов как коррозия, эрозия, износ, питтинг, повреждения от контакта с перегородками, утончение стенок и трещины.

  • Одновременно 4 частоты на вход. Данная функция позволяет проводить контроль со скоростью до 2 м/с с 4-мя частотами на абсолютном и дифференциальном каналах без искажения сигнала.
  • Электронная балансировка датчика. Для абсолютного канала не требуется внешний эталонный датчик.
  • 4 входа для ВТК и до 64 каналов в мультиплексном режиме. MultiScan MS 5800-E™ поддерживает большое количество вихретоковых каналов для проведения контроля с помощью матричных датчиков. По сравнению с одноканальным контролем применение матричных датчиков позволяет сократить время, затрачиваемое на контроль и обеспечивает лучший охват контролируемой поверхности.

MultiScan MS 5800-R (RFT)™

Контроль трубок методами MFL, RFT и NFT

Метод обнаружения утечек магнитного потока (MFL) применяется для измерения утонения стенок труб и обнаружения таких дефектов, как питтинг, выемки и кольцевые трещины. MFL подходит для контроля трубок из углеродистой стали с алюминиевым оребрением, поскольку оребрение почти не влияет на магнитное поле.

Метод RFT используется для контроля трубок из таких ферромагнитных материалов, как углеродистая или ферритная нержавеющая сталь. Данная технология обладает большой чувствительностью при поиске и измерении таких объёмных дефектов, как эрозия, коррозия, изнашивание материала и повреждения от контактов с перегородками.

  • Метод контроля RFT с 4 частотами и с микшированием в реальном времени. Данная функция позволяет более эффективно проводить микширование и оценку дефектов. Мультичастотный контроль и применение двойной катушки возбуждения обеспечивают упрощенное обнаружение дефектов и определение их размеров.
  • RFT с частотами от 20 Гц до 250 кГц. Высокая частота в MultiScan MS 5800-R™ позволяет проводить контроль методом RFT тонких изделий из материалов с низкой проницаемостью таких как нержавеющая сталь марки 400 и прочие ферромагнитные сплавы.

NFT — это быстрый и недорогой метод контроля трубок воздухоохладителей из углеродистой стали. В данном методе контроля используется датчик с возбуждающей и принимающей катушками, что делает анализ полученных результатов очень простым.

Метод NFT, как правило, применяется при поиске внутренней коррозии, эрозии или питтинга на внутренней поверхности трубок из углеродистой стали. Датчики NFT измеряют зазор или коэффициент заполнения и преобразуют его в амплитудный сигнал (без анализа фаз). Поскольку вихревые токи затрагивают только внутреннюю поверхность трубки, на датчики NFT не влияет оребрение внешней поверхности трубок.

MultiScan MS 5800-U™

Ультразвуковой контроль трубок из магнитных и немагнитных материалов с применением
внутренней вращающейся сканирующей системы (IRIS)

Метод IRIS используется для ультразвукового контроля трубок из магнитных, немагнитных и неметаллических материалов. При помощи данного метода осуществляется обнаружение и измерение утонения стенок труб, вызванного коррозией, эрозией, износом, питтингом, трещинами и контактом с перегородками. Цифровая технология IRIS широко используется для контроля методами RFT, MLF и вихревыми токами.

  • Мастер настройки. Упрощённая калибровка для различных диаметров и материалов трубок. Мастер настройки также создаёт коды дефектов для отчёта.
  • Управление усилением и стробами в реальном времени. В режиме С-скана настройки можно менять, чтобы откорректировать изображение сигнала на экране.
  • Цветной С-скан в реальном времени. Значительно снижается количество пропущенных дефектов за счёт отображения сигнала в виде С-скана. В отчёты можно включать изображения дефектов в поперечном сечении и таблицу условных обозначений цветов.
  • Запись данных по всей длине трубки. Позволяет проводить повторный анализ данных и оценку результатов контроля.

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Olympus NDT MultiScan MS 5800». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики MultiScan MS 5800

Питание 220 В КОНТРОЛЬ МЕТОДАМИ NFT, RFT, MFL
Размер 45×30×22 см Входы датчиков 4 RFT/ NFT, 4MFL
Ethernet 100 КБит/с Каналы RFT/ NFT 16 (4 входа, 4 частоты)
Вес 12,8 кг Каналы MFL 4 одновременно
Рабочая температура От –20 до +45 °C С мультиплексом До 64
Температура хранения От –20 до +70 °C Количество частот До 4
ВИХРЕТОКОВЫЙ КОНТРОЛЬ Диапазон частот От 20 Гц до 250 кГц
Входы датчиков 4 независимых Частота измерения 40 кГц на канал
Мультиплексирование До 64 Напряжение возбуждения 20 В (2 выхода)
Вихретоковые каналы 16 (4 входа, 4 частоты) Выходной ток 1 А (пиковый)
Мультиплексирование До 256 Сигнализация 8 независимых
Количество частот До 8 Кодировщики 2 квадратурных
Диапазон частот От 20 Гц до 6 МГц УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ IRIS
Частота измерения 40 кГц на канал Полоса пропускания 0,5–25 МГц
Напряжение возбуждения 20 В (2 выхода) Частота выборки 8 бит 100 МГц
Выходной ток 1 А (пиковый) Частоты ПЭП 1–20 МГц
Сигнализация 8 независимых Частота повторения ЗИ До 20 кГц
Кодировщики 2 квадратурных Усиление 70 дБ, с шагом 1 дБ
ТРЕБОВАНИЯ К ПО И КОМПЬЮТЕРУ А-скан От 32 до 8092 точек
ОС Windows XP Pro Напряжение импульса 50–300 В, шаг 1 В
Компьютер не хуже Процессор 2 ГГц, 2 Гб ОЗУ ВЧ фильтр Без, 2, 5, 10 МГц

Отзывы к Olympus NDT MultiScan MS 5800

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Olympus NDT MultiScan MS 5800

  • Добрый день!

    Я интересуюсь оборудованием для внутритрубной диагностике. В данной системе реализовано два метода контроля? вихретоковый и ультразвуковой? Или же система может работать только с одним методом? Зависит ли цена от комплектации и что входит в базовый комплект? интересует количество датчиков с параметрами.

    ответить
    Василий 16.07.2015
    • Игорь Любич

      Здравствуйте, Василий !

      Приборы MS5800 доступны в трех конфигурациях:

      MS5800E –вихретоковый контроль (ECT)
      MS5800U – ультразвуковой контроль (IRIS)
      MS5800R – магнитный контроль (MFL), а также методы дальнего (RFT) и ближнего (NFT) поля.

      Т.о., одновременную поддержку ультразвукового и вихретокового методов он не обеспечивает.

      Если Вы ищете универсальное решение, то рассмотрите ECTANE от канадской компании EDDYFI. Это очень современный дефектоскоп, который поддерживает одновременно до 6 технологий контроля — ECA, ECT, RTF, NFT, MFL, IRIS.

      ответить
      Игорь Любич, Пергам 16.07.2015
