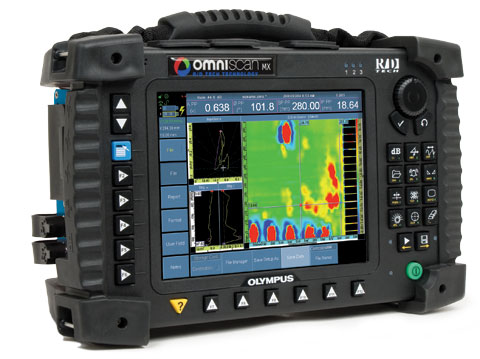

Olympus NDT OmniScan MX ECA

Вихретоковый дефектоскоп OmniScan MX ECA — наиболее успешный портативный модульный дефектоскоп работающий как с фазированными решетками, так и вихревыми токами. Основное отличие дефектоскопа это высокая частота измерений и профессиональное программное обуспечение.

Вихретоковый дефектоскоп Olympus NDT OmniScan MX ECA

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Olympus NDT OmniScan MX ECA: 12 месяцев
  • Госреестр РФ
    № 30106-05

Olympus NDT OmniScan MX ECA

Наиболее успешный портативный модульный дефектоскоп, способный использовать как ультразвуковой, так и вихретоковый методы контроля. Серия приборов OmniScan оснащена интерфейсами для подключения модулей для традиционного ультразвукового и вихретокового контроля, а также модулей с поддержкой фазированных решёток, вихретоковых матриц. Все модули отвечают самым последним требованиям НК. Несмотря на то, что OmniScan MX ECA портативный модульный дефектоскоп, его основным отличием является высокая частота измерений и современное программное обеспечение. Именно это делает его незаменимым для ручного и автоматизированного контроля.

Прочный, портативный, с питанием от батареи

ОmniScan предназначен для работы в сложных полевых условиях. Прочный корпус из поликарбоната и защитные резиновые накладки позволяют этому прибору стойко переносить удары и падения. OmniScan настолько небольшой и лёгкий (всего 4,6 кг), что его можно использовать на любом объекте, как внутри помещения, так и на улице. Время работы OmniScan составляет минимум 6 часов, благодаря двум литий-ионным аккумуляторам.

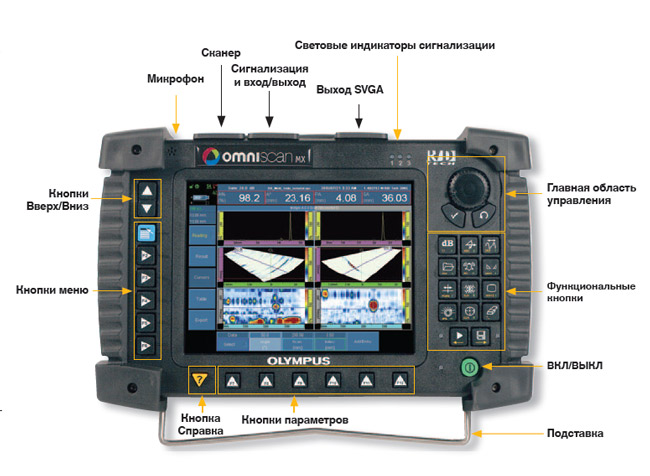

Интерфейс

SVGA-дисплей (8,4″, 60 Гц, 800×600 пикселей) позволяет чётко видеть дефекты во всех подробностях при любом освещении. С помощью ручки прокрутки и функциональных кнопок обеспечивается лёгкий доступ к пунктам меню и осуществляется выбор функций. При необходимости можно подключить стандартную мышь и клавиатуру, чтобы управлять прибором более привычными способами.

Модульная конструкция

Вы можете менять модули на приборе в любое время и в любом месте. При установке нового модуля, прибор автоматически распознаёт его и активирует соответствующее ПО.

Разъем OMNISCAN

OmniScan автоматически распознаёт подключаемые к нему датчики.

  • Настройка частоты датчика во избежание его повреждения.
  • Настройка разрешения С-скана для датчиков с вихретоковой матрицей.
  • Загрузка необходимых параметров датчика.
Адаптеры для подключения датчиков производства других компаний

Контроль вихревыми токами

Контроль вихревыми токами

Вихретоковый контроль это бесконтактный метод контроля металлических деталей. Основу этого метода составляет выносной датчик, который при протекании через него переменного тока, создаёт вихревые токи в контролируемой области. Любые несплошности или неоднородности материала, которые изменяют вихревые токи в контролируемой области, регистрируются датчиком и рассматриваются как возможные дефекты.

Совершенствование датчиков и алгоритмов обработки данных привело к тому, что теперь вихретоковый контроль признан одним их самых быстрых, простых и точных методов. Именно поэтому этот метод широко используется в аэрокосмической, автомобильной, нефтехимической отраслях промышленности, а также в электроэнергетике, для обнаружения подповерхностных и поверхностных дефектов в алюминии, нержавеющей стали, меди, титане, латуни, в сплаве инконель® и даже в углеродистой стали (только поверхностные дефекты).

Преимущества вихревых токов

  • Быстрый, простой и надёжный метод контроля для обнаружения поверхностных и подповерхностных дефектов в проводящих материалах
  • Может использоваться для измерения электрической проводимости материалов
  • Измерение толщины диэлектрических покрытий
  • Контроль отверстий с использованием высокоскоростного вращающегося сканера и накладного датчика

Тестирование вихревыми токами может проводиться почти без подготовки поверхности

Конфигурации вихретоковых датчиков

  • Датчики для болтовых отверстий
  • Накладные датчики разной формы и конфигурации
  • Низкочастотные точечные и кольцевые датчики
  • Скользящие датчики
  • Вращающиеся датчики
  • Датчики измерения проводимости
  • Специальные датчики, изготовленные на заказ для конкретных задач

Мы также производим на заказ стандартные образцы с нанесёнными с помощью электроэрозии рисками.

Вихретоковые датчики

Вихретоковая матрица

Метод контроля с использованием ВТ-матрицы основан на электронном управлении и считывании информации с нескольких вихретоковых катушек, расположенных в виде матрицы в датчике. Сбор данных стал возможным благодаря использованию мультиплексора, который позволяет устранить взаимное влияние между отдельными катушками.

Мультиплексирование ВТ-катушек

OmniScan MX ECA поддерживает работу матрицы из 32 катушек (с внешним мультиплексором до 64 каналов), работающих в режиме моста или приёма-передачи. Диапазон рабочих частот от 20 Гц до 6 МГц с возможностью одновременной работы на нескольких частотах.

Преимущества ВТ-матриц в сравнении с одноканальным вихретоковым контролем

  • Существенное снижение времени контроля
  • Более широкий охват зоны сканирования
  • Отсутствие необходимости в сложных конструкциях механических и автоматизированных систем
    сканирования
  • Представление результатов контроля заданной области в режиме реального времени, упрощённая интерпретация данных
  • Контроль объектов сложной формы
  • Повышенная надёжность и достоверность контроля
Сканирование ВТ-матрицами

Вихретоковые матричные датчики

Olympus NDT производит матричные датчики марки R/D Tech® для широкой области применения. Они могут быть сконструированы для выявления специфических дефектов или контроля деталей со сложной геометрией. Стандартные датчики предназначены для регистрации поверхностных дефектов (трещины и питтинг), подповерхностных дефектов (трещины в многослойных структурах), а также для выявления коррозии.

Вихретоковые матричные датчики для OmniScan MX ECA

Файлы для Olympus NDT OmniScan MX ECA

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Olympus NDT OmniScan MX ECA». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики OMNISCAN MX ECA

Размеры (Ш×В×Т) 321×209×125 мм
Вес 4,6 кг (с модулем и одной батареей)
ЗАПИСЬ ДАННЫХ
Запоминающие устройства CompactFlash®, большинство стандартных запоминающих устройств USB, Ethernet или внутренняя флэш-память DiskOnChip® на 32 Мб
Размер файла 160 Мб
ПОРТЫ ВХОДА/ВЫХОДА
Порты USB 3
Выход динамика Есть
Вход микрофона Есть
Видео-выход SVGA
Вход видеосигнала NTSC/PAL
Ethernet 10/100 Мбит/с
ЛИНИИ ВВОДА/ВЫВОДА
Кодировщик Интерфейсы кодировщика по 2 осям (сигналы в квадратуре, вперёд, назад или синхроимпульсы/направление)
Цифровой вход 4 цифровых входа TTL, 5 В
Цифровой выход 4 цифровых выхода TTL, 5 В, 10 мА
Выключатель устройства сбора данных Активация удалённого сбора данных
Выход питания 5 В, 500 мА (с защитой от короткого замыкания)
Сигнализация 3 TTL, 5 В, 10 мА
Аналоговый выход 2 аналоговых выхода (12 бит) ±5 В в 10 кОм
Вход синхроимпульсов 5 В TTL
ОТОБРАЖЕНИЕ
Размер диагональ 21 см (8,4″)
Разрешение 800×600 пикселей
Количество цветов 16 миллионов
Тип TFT LCD
ИСТОЧНИК ПИТАНИЯ
Аккумулятор Литий-ионные аккумуляторы с функцией самоконтроля
Количество 1 или 2 (в батарейный отсек помещаются 2 аккумулятора с возможностью замены одного из них без выключения прибора)
Время работы Минимум 6 часов с двумя аккумуляторами; и минимум 3 часа с одним аккумулятором при нормальных условиях работы
Напряжение 15–18 В (мин. 50 Вт)
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур От 0 до 40 °C; от 0 до 35 °C для 32:128 PA
Температура хранения От –20 до 70 °С
Относительная влажность От 0 до 95 % без конденсации при сохранении герметичности корпуса. Защита от брызг.

Технические характеристики вихретокового модуля

ВИХРЕТОКОВАЯ МАТРИЦА ВИХРЕВЫЕ ТОКИ
Размеры (Ш×В×Г) 244×182×57 мм
Вес 1,2 кг
Разъёмы 1 разъём OmniScan® для матричных вихретоковых датчиков Нет
1 19-ти контактный разъём Fischer® для вихретокового датчика
1 разъём BNC
Количество каналов 32 канала с внутренним мультиплексором; 64 канала с внешним мультиплексором 4 канала
Распознавание датчика Автоматическое распознавание и конфигурация датчика
ГЕНЕРАТОР
Количество 1 (с внутренней электронной балансировкой)
Максимальное
напряжение
12 Vp-p при 10 Ом
Рабочая частота От 20 Гц до 6 МГц
Полоса пропускания От 8 Гц до 5 кГц (одна катушка). Обратно пропорциональна временному интервалу, устанавливается прибором в мультиплексном режиме.
ПРИЁМНИК
Количество
приёмников
От 1 до 4
Максимальный входной сигнал 1 Vp-p
Усиление От 28 до 68 дБ
ВНУТРЕННИЙ МУЛЬТИПЛЕКСОР
Количество
генераторов
32 (4 одновременно в 8 временных интервалах; до 64 с внешним мультиплексором) Нет
Максимальное
напряжение
12 Vp-p при 50 Ом
Количество
приёмников
4 дифференциальных приёмника
(в 8 временных интервалах каждый)
Максимальный входной сигнал 1 Vp-p
СБОР ДАННЫХ
Частота оцифровки 40 МГц
Частота сбора данных От 1 Гц до 15 кГц (одна катушка). Данное значение может быть ограничено возможностями прибора по обработке данных или задержками, установленными в мультиплексном режиме возбуждения.
Разрешение АЦП 16 бит
ОБРАБОТКА ДАННЫХ
Смещение фазы От 0 до 360° с шагом 0,1°
Фильтр Низкочастотный, высокочастотный, широкополосной и заграждающий КИХ-фильтры (настраиваемая частота отсечки), медианный (от 2 до 200 пунктов), усредняющий (от 2 до 200 пунктов)
Обработка каналов Микширование
ЗАПИСЬ ДАННЫХ
Максимальный размер файла Ограничен размером внутренней флэш-памяти: 180 Мб или 300 Мб (опция)
СИНХРОНИЗАЦИЯ ДАННЫХ
По времени От 1 Гц до 15 кГц (одна катушка)
Внешняя
синхронизация
Есть
По кодировщику На 1 или 2 осях
СИГНАЛИЗАЦИЯ
Количество 3
Форма сигнальной зоны Сектор, перевёрнутый сектор, прямоугольник, перевёрнутый прямоугольник, кольцо
Тип вывода Визуальный, звуковой и TTL
Аналоговые выходы 1 (X или Y)
