Eddyfi

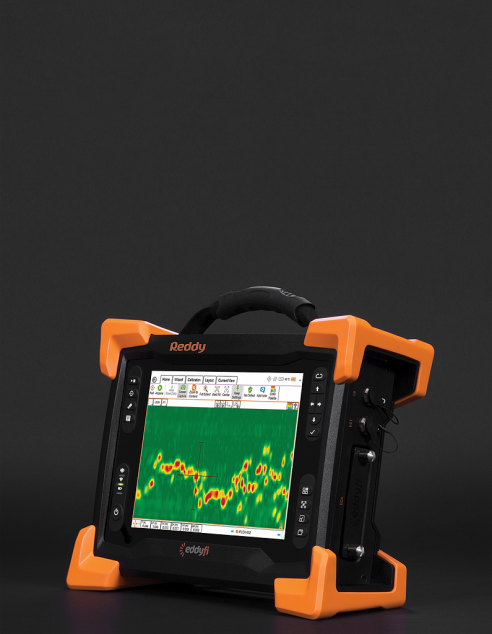

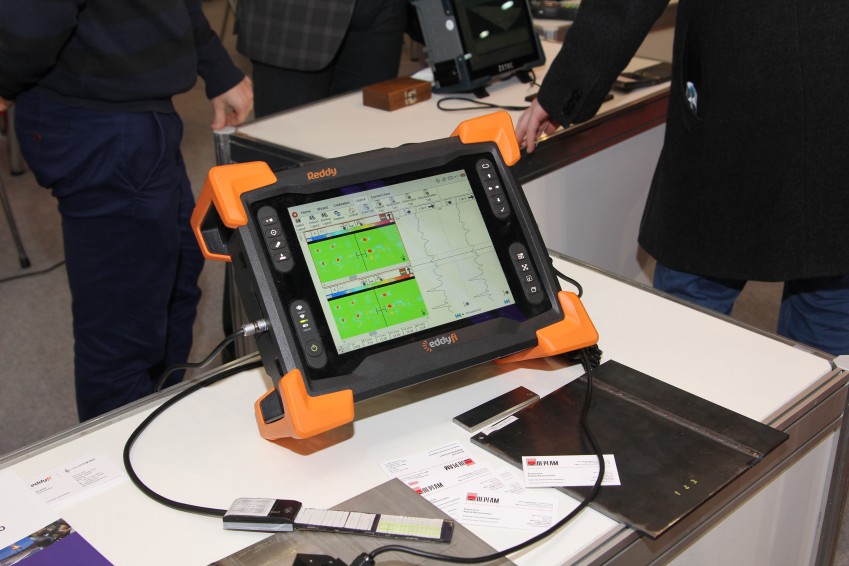

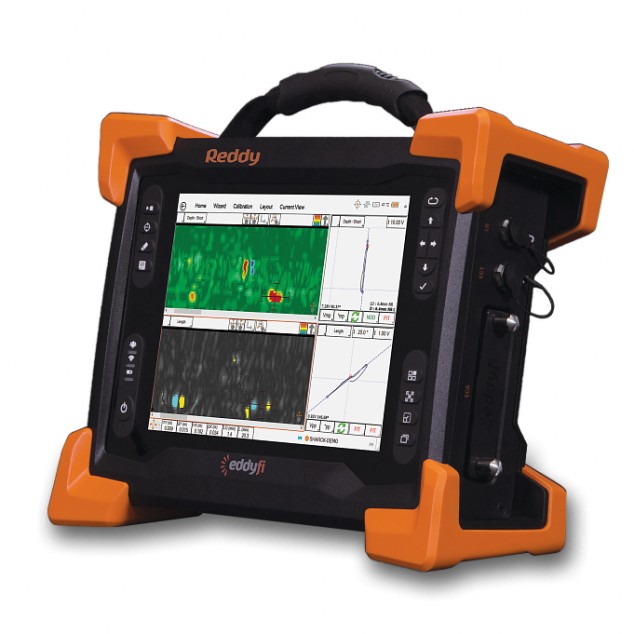

Вихретоковый дефектоскоп Eddyfi Reddy

Стремление сделать вихретоковый контроль матрицами более универсальным и простым в использовании воплотилось в  дефектоскопе Reddy. Представляем вихретоковый дефектоскоп Reddy ™ — следующий шаг в технологии вихретоковых матриц. Он спроектирован специально для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности.

Портативный дефектоскоп на вихретоковых матрицах

  • В наличии
    на складе в Москве
  • 12
    Гарантия на Вихретоковый дефектоскоп Eddyfi Reddy: 12 месяцев
  • Госреестр РФ
    № 58876-14

Eddyfi Reddy — мерседес среди вихретоковых дефектоскопов. Новый вихретоковый дефектоскоп Eddyfi Reddy со скоростным мультиплексором SmartMUX™ на 64 канала, разработан для контроля качества в нефтегазовой, энергетической и авиакосмической отраслях промышленности. Соответствует ГОСТ 14254-96. Корпус с защитой IP65 позволяет использовать дефектоскоп в полевых условиях. Встроенный SSD на 100Гб надёжно сохранит накопленную вами информацию во время обследований. Дефектоскоп выявляет поверхностные и подповерхностные дефекты в изделиях из токопроводящих материалов, измеряет глубину их залегания.

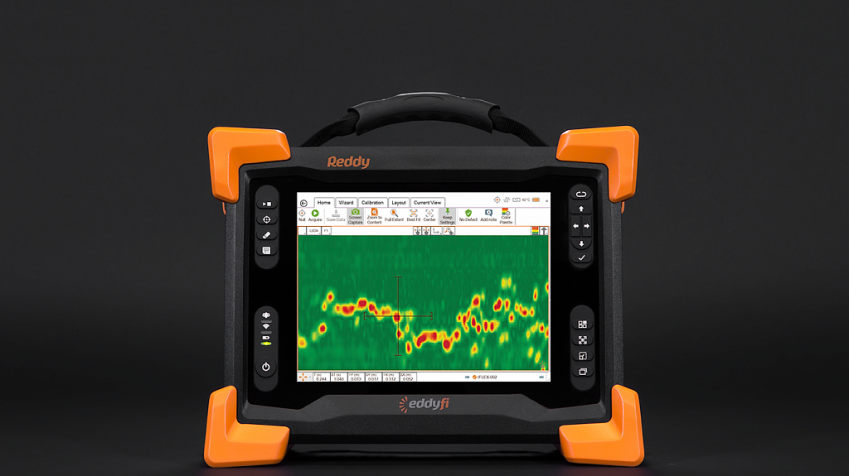

Интуитивно понятный С-скан в режиме реального времени

Во время проведения контроля все сигналы подвергаются математической обработке для построения понятной картинки. Больше нет необходимости различать пики на кривых годографов. Высокое качество С-скана передает детальную информацию о состоянии объекта контроля.

Сенсорный дисплей

LED-дисплей, 26,4 см диагональ, c антибликовым покрытием и 3-х мм усиленным стеклом. Чувствительность дисплея позволяет производить управление даже в перчатках. Работа с прибором возможна при любых условиях освещения. Высокое качество сенсорной системы позволяет легко масштабировать и вращать изображения С-скана.

Мощность вихретоковой матрицы ECA

Reddy оборудован скоростным мультиплексором SmartMUX™ на 64 канала.

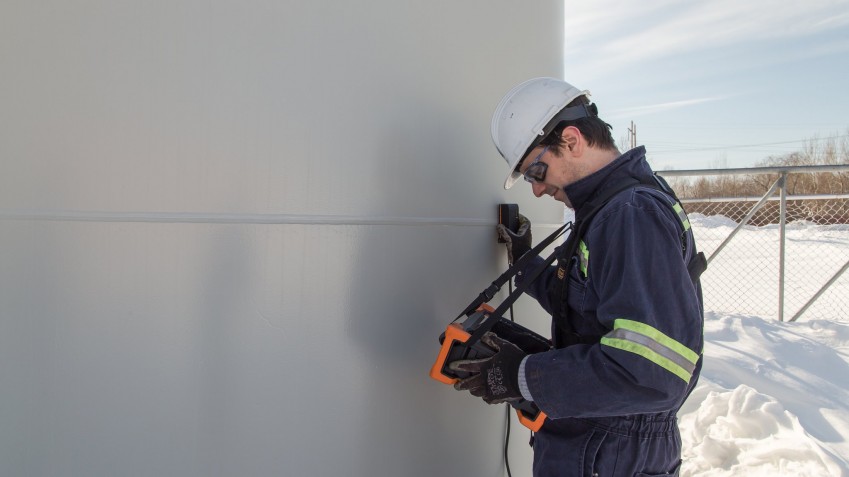

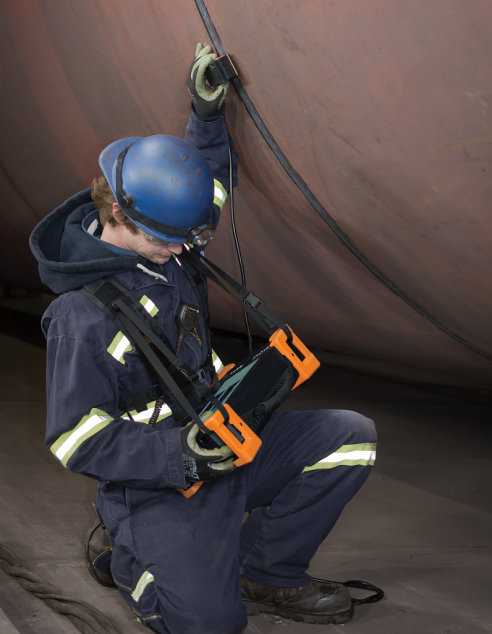

Разработан для полевых условий

Корпус прибора имеет защиту IP65 в соответствие с ГОСТ 14254-96.  Имеется регулируемая по высоте подставка, верхняя рукоятка для переноса прибора с места на места, несколько точек опоры, для размещения прибора на различных поверхностях.

Современные компьютерные технологии

В прибор встроен 100 Гб твердотельный диск (SSD) для надежного хранения данных. Используется Windows Portable в качестве операционной системы. Для подключения к ПК используются стандартные способы.

1. Противоударные бамперы
2. Быстрое копирование  всех файлов контроля на USB накопитель нажатием одной кнопки
3. Широкие возможности подключения
4. Защитные створки
5. Отсек для аккумуляторов (6-8 часов работы)
6. Антибликовый экран с высоким разрешением

1. Противоударный корпус с защитой IP65
2. Кнопочная панель
3. Разъём для датчика пути
4. Разъем дл я  обычных ВТ преобразователей и зондов
5. 32 или 64 канальный разъем для ВТ матриц

Первая полностью эргономичная система

Программное обеспечение

Reddy  управляется Magnifi ® GO, простой в использовании. В программе предусмотрен мастер настроек, который помогает неопытному пользователю произвести нужные настройки в начале работы. Кроме того, предусмотрены инструменты для легкого и быстрого формирования отчетных данных по контролю.

Анализ данных

Magnifi ® GO совместим с компьютерной версией Magnifi ® это позволяет производить настройки на компьютере и загружать их в прибор или наоборот, выгружать данные контроля из прибора и анализировать их на компьютере посредством Magnifi ®

Разновидности  преобразователей

Каталог Eddyfi* содержит большое количество различных вариаций преобразователей (по размеру матрице, исполнению катушек, значению частоты), способных удовлетворить любую задачу.

Задача контроля Ферромагнетик Цветной металл
Сварные соединения + +
Очаги коррозии +
Поверностные дефекты + +
Подповерхностные дефекты +

* Если стандартные преобразователи не подходят к Вашим задачам. Существует возможность разработки специализированных преобразователей на заказа под конкретную задачу.

Обнаружение и оценка трещин в углеродистых сталях

Преобразователи Sharck™  базируются на тангенциальных ВТ матрицах (TECA™), специально разработанных для контроля сталей. C помощью преобразователей Shark возможно обнаруживать и производить оценку с измерениями дефектов, находящихся на поверхности и на глубине до 10 мм. Возможности Sharck позволяют одинаково качественно контролировать как валик сварного шва, так и зону термического влияния от сварки. Удаление покрытия не требуется, возможно выявление трещин любой пространственной ориентации.

Оценка коррозионных поражений на алюминиевых и нержавеющих сплавах

Адаптивные ВТ матрицы (ECA) могут принимать форму кривизны объекта контроля и генерировать вихревые токи в материале с глубиной проникновения до 6,35. Это хорошее решение для контроля коррозионных очагов, язв и утонение стенок. Минимальное значение утонения - 10% от толщины стенки.

Обнаружение и оценка коррозионных поражений и растрескиваний в объектах сложной кривизны

Преобразователи I-Flex™  являются универсальным решением для контроля объектов различной кривизны. Благодаря матрице на основе силикона, преобразователь может изгибаться и принимать любую форму, необходимую ля контроля, например различных пазов, прутков и т.п. Преобразователи I-Flex отлично подходят для выявления коррозии, как в магнитных, так и в цветных материалах. А при использовании датчика пути появляется возможность составлять подробные карты дефектов на объекте контроля.

Механический сканер для выявления стресс-коррозии на трубах Ø42-170мм.

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Вихретоковый дефектоскоп Eddyfi Reddy». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Общая спецификация

Габариты

355×288×127 мм

Масса

С  батареями

6,6  кг

Без батарей

5,7 кг

Объем

13  литров

Питание:

- от сети;

- от батарей.

100–240, 50–60 Hz

Батарея

Тип

Li-ion

Длительность работы

6–8  часов

Дисплей

26,4 см

Антибликовое покрытие

3 мм защитное стекло

Жидко-кристалльческий сенсорный экран

Усиленная пассивная подсветка

Видео выход

HDMI

Память

SSD, 100 Гб

Охлаждение

Герметичный, без вентилятора

Датчик пути

Двух-осевой

Соединения с ПК

Ethernet, Wi-Fi, Bluetooth®, USB 2.0 (×3)

Распознавание преобразователей и настройка

Автоматическая

ВТ характеристики

Количество каналов

ECA: SmartMUX 32 или 64

ECT: 4

Частотный диапазон

5 Hz–10 MHz

Частоты

ECA: 2 одновременно

ECT: 4 одновременно

ECA разъём

160-контактный

ECT разъём

19-контактный (тип Fischer)

I/O разъём

12-контактный (тип Fischer)

Выходной параметр генератор/катушки возбуждения

Размах напряжения сигнала 20 В

Режимы подачи сигнала

передача нескольких потоков сигналов по одному каналу;

одновременный поток сигналов по каналам;

непрерывный поток сигналов.

Усиление приёмника

41 дБ диапазон, 23-64 dB

Разрешение данных

16 бит

Частота дискретизации

до 50 000 шагов/с

Защищенность корпуса

IP65

Рабочие температуры

0–40 °С

Влажность

95 %, без конденсата

Соответствие стандартам

ASME, EN 61010-1, CE, WEEE, FCC Part 15B, ICES-003, AS/NZS CISPR 22, RoHS
