Silverwing

Silverwing RMS2

Высокоскоростная и высокоточная ультразвуковая сканирующая система для выявления и картирования коррозии.

Ультразвуковая сканирующая система Silverwing RMS2

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Silverwing RMS2: 12 месяцев

Silverwing RMS2 — коррозионный мониторинг

Компания Silverwing (Великобритания) представляет новое поколение автоматизированных ультразвуковых сканирующих систем RMS2.

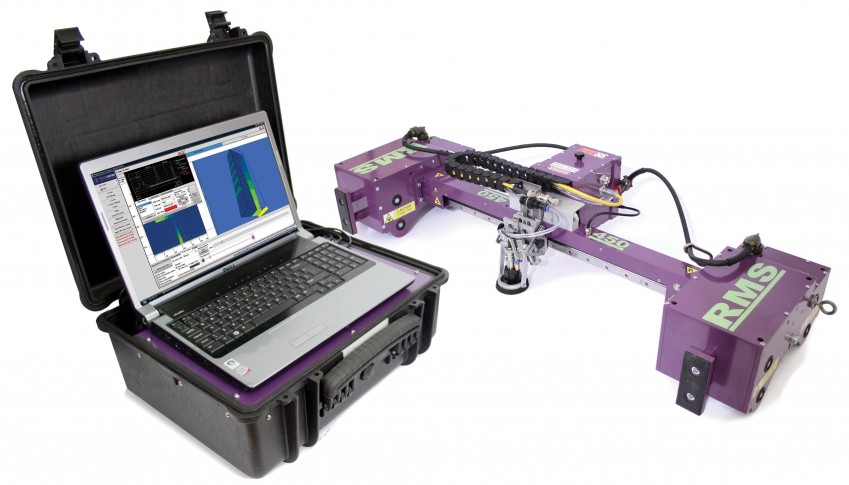

RMS2 – (РМС) высокоскоростной коррозионный сканер (500мм/сек) для контроля толщины стенок с разрешением 2мм и построением С- скана. Ультразвуковой приемо-передатчик в комбинации с 50МГц АЦП дают возможность системе проводить сканирование со скоростью 500мм в секунду. Управляющее ПО было специально разработано для компьютеров последнего поколения с двуядерными процессорами под управлением Windows 10. ПО для сбора данных, анализа и формирования отчета поставляется как комбинированный набор и автоматически сохраняет А-скан, В-скан, С-скан и значения измерений толщины в процессе сканирования со скоростью 500 мм в секунду с разрешением 2х2 мм.

Преимущества

  • Ручной контроль джойстиком или  автоматический через ПК
  • Магнитные приводные колеса
  • Низкий профиль системы с максимальной высотой 155мм
  • Мощные магнитные колеса с усилием притяжения к весу 5:1
  • Программируемое оператором перемещение по осям с шагом 1мм

Принцип действия

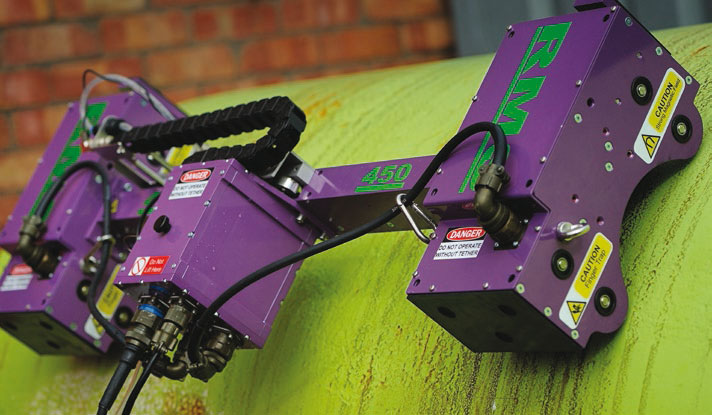

УЗК-данные снимаются через иммерсионный датчик, закрепленный в шарнирном держателе, обеспечивающем перпендикулярность размещения трансдюсера к поверхности контроля. Защитная платформа из нержавеющей стали защищает датчик при сканировании неровных поверхностей. Два низкопрофильных привода оборудованы мощным шаговым двигателем и четырьмя ведущими магнитными колесами. Сила притяжения превышает 100кг, что больше в пять раз веса системы (ок.20кг), и позволяет системе надежно перемещаться по вертикальным стенам и даже «вверх тормашками». Электропомпа поставляется как часть системы с 15-и метровым шлангом и кабелем для сбора данных и управления. Для более высоких или удаленных объектов существует удлинитель до 30-и метров.

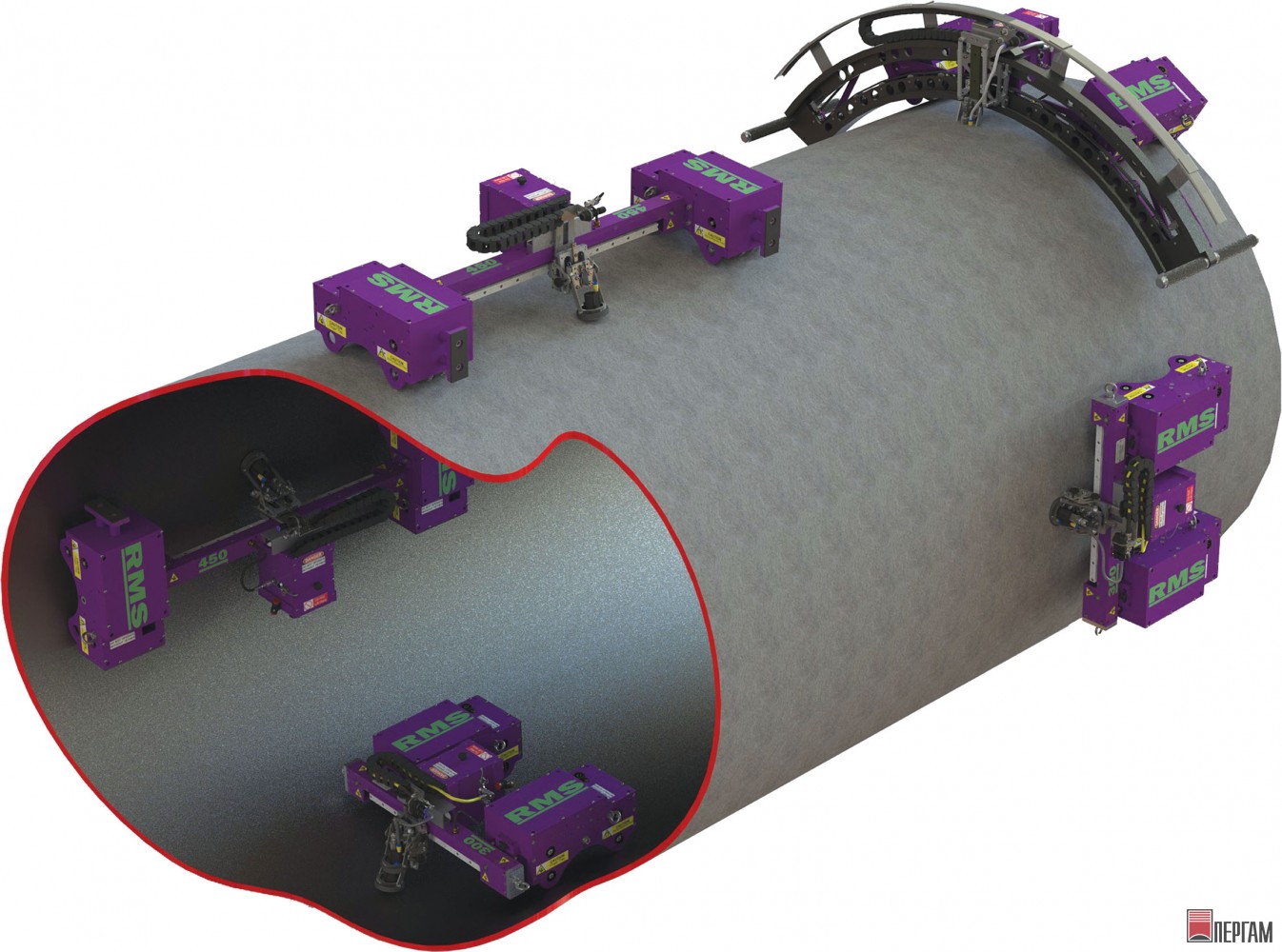

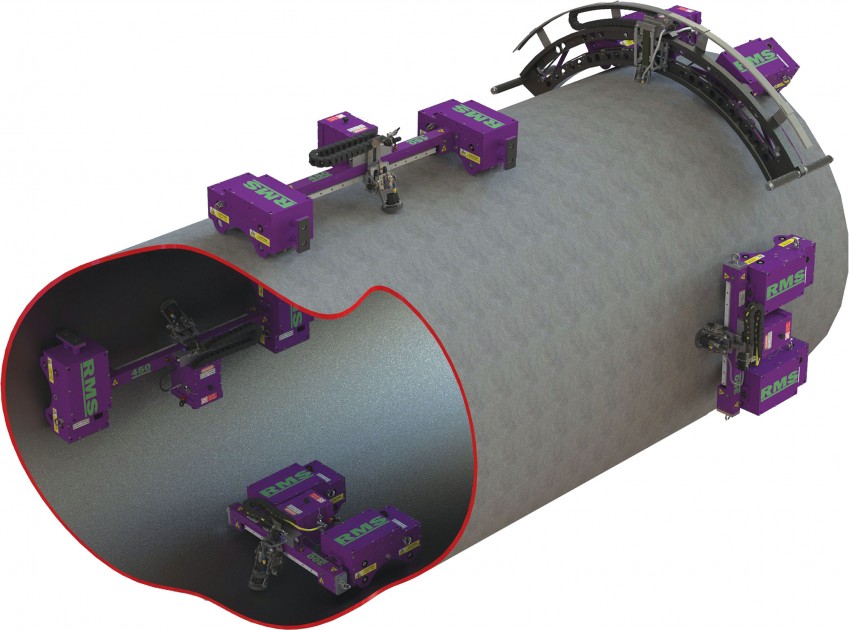

Серия включает в себя 5 моделей с различными характеристиками и способами применения:

  • продольное и поперечное сканирование
  • перемещение по внутренней и наружной стенке
  • магнитные колеса с пятикратным запасом на отрыв
  • приводной механизм с точностью позиционирования до 1 мм
  • диаметр контролируемых объектов от 159 мм до плоских поверхностей
  • ширина полосы сканирования 300–1000 мм
  • толщина контролируемых объектов до 150 мм
  • производительность контроля 2–18 м² в час
  • работа на «горячих» объектах (до 170 °C)
  • максимальная длина одного сканирования 60 м
  • сменные УЗ преобразователи 1–10 МГц
  • ПО для анализа собранных данных
  • А, В, С-сканы
  • 3D-визуализация дефектов
  • автоматическая подача контактной жидкости
  • встроенная видеокамера для контроля перемещения на большом расстоянии
  • длина соединительных кабелей до 30 м

Файлы для Silverwing RMS2

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Silverwing RMS2». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики RMS2

Модель
RMS2 600 RMS2 450 RMS2 300 RMS2 ARC 24-36 RMS2 ARC 36-48
Применение Оболочки резервуаров, горизонтальные цистерны, сосуды под давлением, сферы, корпуса судов, крупные структуры. Трубопроводы, сосуды под давлением, горизонтальные цистерны, другие структуры округлой формы. Оболочки резервуаров, горизонтальные цистерны, сосуды под давлением, сферы, корпуса судов, крупные структуры. Трубопроводы Трубопроводы
Площадь 1000×600 мм 1000×450 мм 1000×300 мм 1000×800 мм 1000×1000 мм
1000×600 мм 1000×450 мм 1000×300 мм 1000×800 мм 1000×1000 мм
1000×600 мм 1000×450 мм 1000×300 мм 1000×800 мм 1000×1000 мм
Разрешение 10×10 мм 10×10 мм 10×10 мм 10×10 мм 10×10 мм
5×5 мм 5×5 мм 5×5 мм 5×5 мм 5×5 мм
2×2 мм 2×2 мм 2×2 мм 2×2 мм 2×2 мм
Время 2,35 мин 2,12 мин 1,50 мин 3,17 мин 3,47 мин
5,09 мин 4,30 мин 3,39 мин 5,50 мин 7,36 мин
13,00 мин 4,30 мин 9,08 мин 13,50 мин 18,59 мин
Покрытие в час 13,94 м² 12,27 м² 9,82 м² 14,62 м² 17,29 м²
6,99 м² 6,00 м² 4,93 м² 8,22 м² 8,15 м²
2,77 м² 2,45 м² 1,97 м² 3,47 м² 3,23 м²
Мин. внутренний круговой 2 1 2 N/A N/A
Мин. внешний круговой 0,65 0,15 0,65 N/A N/A
Мин. внутренний продольный 5,6 N/A 1,65 N/A N/A
Мин. внешний продольный 5,5 N/A 1,40 0,6–0,9 0,9–1,2
Плоская панель N/A N/A
УЛЬТРАЗВУКОВЫЕ СПЕЦИФИКАЦИИ
Напряжение импульса от —40 до —300, 256 шагов
Ширина импульса от 50 до 320 нс, шаг 20 нс
Демпфирование 5000
Усиление ресивера от 0 до 80 дБ, шаг 0,1 дБ
Фильтр 0,6–18 МГц фиксированный
Форма волны Full rectify, + half rectify, — half rectify, RF
Частота выборки 50 МГц
Разрешение 8 бит (0–255)
Длина волны 1–8190
Источник сигнала запуска +внешний, —внешний, внутренний или ПО
Диапазон датчиков 1–10 МГц
Задержка запуска 0–16,370 проб в 1 шаг выборки
Характеристики сканера
Сканирующая решетка 0,5–150 мм, шаг 1 мм, независимые X и Y
Макс. длина скана 60 м на 10 мм решетке
Авто-позиционирование Перемещение сканера в исходную позицию или в выбранную точку
Идентификация сканера Автоматическая
Управление сканнером Джойстик или ПО
ХАРАКТЕРИСТИКИ ДАТЧИКА
5 МГц 50 мм фокус — диапазон толщин 6–12,5 мм
5 МГц 75 мм фокус — диапазон толщин 12,5–50 мм
ДОПОЛНИТЕЛЬНЫЕ ДАТЧИКИ
10 МГц 40 мм фокус — диапазон толщин 1–6 мм
2,5 МГц 75 мм без фокусироки — диапазон толщин 50–150 мм
5 МГц двойной — диапазон толщин 2–100 мм, требуется адаптер
