Silverwing

Silverwing ToFD Lite

Ультразвуковой дефектоскоп ToFD Lite — это недорогое решение для сканирования сварных швов TOFD-методом с визуализацией TOFD-скана.

Ультразвуковой дефектоскоп для проверки стыковых сварных швов

Снят с производства

В избранное К сравнению
  • 12
    Гарантия на Silverwing ToFD Lite: 12 месяцев

Silverwing ToFD Lite

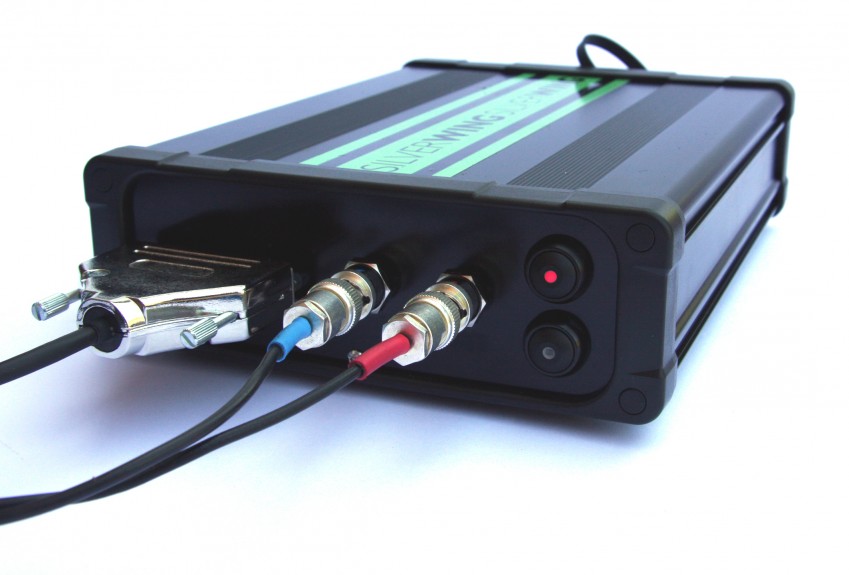

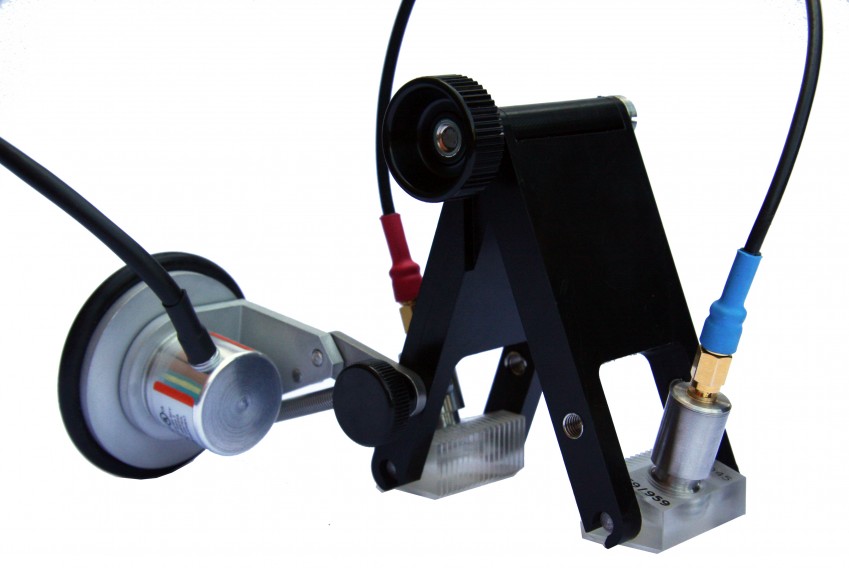

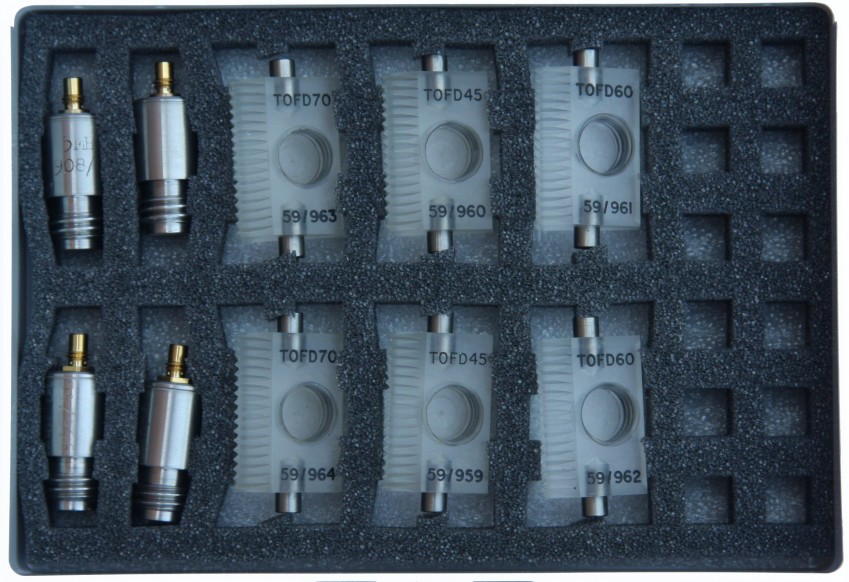

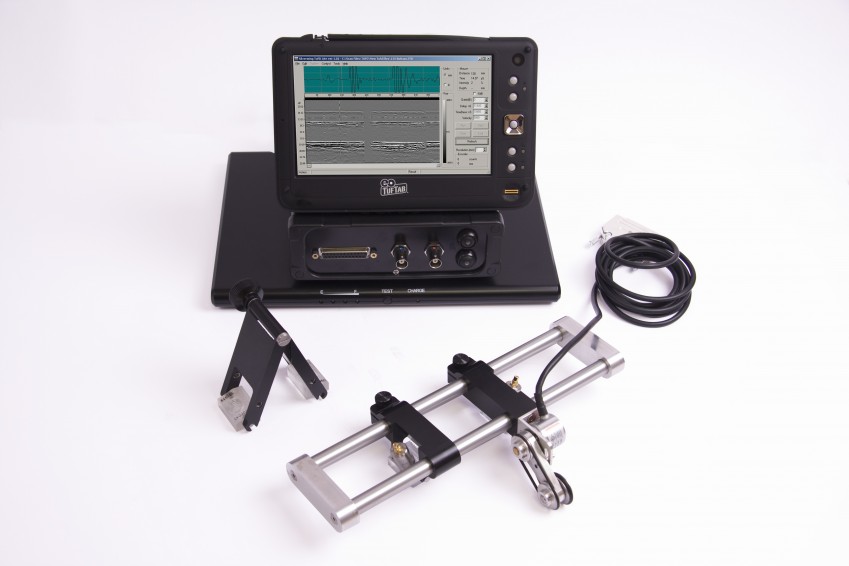

Недорогой портативный дефектоскоп для проверки качества стыкового сварного шва, избавляет от необходимости рентгеновского контроля. Ручная система с автономным питанием и сканером A или H-типа. Генератор-приемник и планшетный высокопрочный ПК обеспечивают контроль в реальном времени с полной визуализацией любого скана. УЗК сканер предельно легок в обращении и использует однокоординатный кодировщик и уникальные некомпозитные 5 и 10 МГц TOFD-датчики Silverwing и призмы с углами ввода в 45, 60 и 70 градусов.

Обзор технологии TOFD

  • TOFD (дифракционно-временной метод контроля) — используемая десятилетиями традиционная технология УЗК. В плане теории, настройки и сбора данных она проще, чем контроль фазированными решетками или традиционный «импульс-эхо» метод УЗК.
  • Практический опыт в проведении TOFD-контроля во многом определяет стратегию анализа и инспекции, включая выбор ПЭП и конфигурации зон в толстых образцах, где требуется несколько TOFD групп.
  • Наличие правильной методики и оборудования упрощает обучение и позволяет ознакомиться с настройками TOFD группы и сбора данных в течение нескольких дней.
  • Экспертный анализ и возможность выявления, оценки размера и параметров дефекта, а также прием или отбраковка сварных швов — это результат непрерывной выработки навыка. Здесь чрезвычайно важна точная аппаратура и опыт работы с определенной геометрией разделки шва и технологией сварки.
  • В TOFD преобразователях предусмотрен высокий уровень затухания и широкая полоса пропускания для низкоуровневых продольных волн в стали.
  • Наиболее распространены TOFD ПЭП с частотой 10-15 МГц. Меньшие частоты используются для контроля в нескольких зонах, где требуются длинные УЗ-пути и большое межосевое расстояние (PCS).
  • TOFD ПЭП обычно имеют малый диаметр для максимального расхождения луча и обеспечения большего покрытия. (Чем меньше диаметр, тем лучше расходится луч)
  • Стандартный диаметр рассчитанного на одну зону TOFD ПЭП для 25 мм сварного шва составляет 3-6 мм при угле 60 или 70 градусов. При этом достигается компромисс между глубиной проникновения и расхождением луча для большего покрытия.

Программа планшетного ПК под управлением Windows также очень понятна в работе. Функция «вырезания и вставки» позволяет быстро формировать отчеты.

Time of Flight Diffraction (TOFD) контроль использует продольные волны (L-wave) направляемые и/или принимаемые наклонными датчиками, расположенными навстречу друг другу. Один из них работает как излучатель УЗ волны, а второй — как приемник. Миниатюрный кодировщик позволяет отобразить и сохранить полноценный D-скан.

Удобная и понятная в работе программа планшетного ПК под управлением Windows. Функция «вырезания и вставки» позволяет быстро формировать отчеты.

Управление дефектоскопом максимально упрощено. Все функции настройки, такие как усиление, задержка, скорость звука выполняются в том же самом окне, с А-сканом и D-сканом. D-скан можно напечатать сразу с ПК или вставить в отчет, сформированный Microsoft Word или Excel, простыми функциями Windows. Программа также позволяет контролировать или измерять продольную волну, отраженный от задней стенки сигнал, толщину, глубину залегания дефекта, его высоту и протяженность.

Инструкции и брошюры для Silverwing ToFD Lite

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Silverwing ToFD Lite». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики ToFD Lite

Размер сканера Н-рамка 260×80×50 мм
А-рамка 45,5×20×90 мм
Преобразователи 5 МГц и 10 МГц, некомпозитные кристаллы
Призмы 45, 60 и 70 градусов
Питание 12 В (адаптер с 220 В)
Размер УКЗ модуля 260×160×60 мм
Вес УЗК модуля 1,8 кг
Колесный датчик TWP25 5 МГц
Время работы от аккумулятора 7 часов
Время зарядки 1,5 часа
