Phoenix

Сканер для поиска дефектов в металлических листах и композитах

Phoenix Tracer - тросиковая система двухмерного картографирования дефектов в металлических листах и композитах, используется для обнаружения коррозии и трещин в металлах, а также расслоений в ПКМ.

Тросиковая система двухмерного картографирования дефектов Phoenix Tracer

  • Поставляется в минимальные сроки

Система поиска дефектов в металлах и композитах

Phoenix Tracer - тросиковая система двухмерного картографирования дефектов в металлических листах и композитах, используется для обнаружения коррозии и трещин в металлах, а также расслоений в ПКМ.

Tracer - это универсальная система сканирования без ограничивающих рамок, работает в свободном направлении, вычисляет и фиксирует любое положении преобразователя в координатах X-Y и выводит данные контроля на C-скан. Наиболее распространённые примеры использования сканера Tracer:

Применение

  • Контроль коррозии;
  • Контроль расслоений в композитах монолитной конструкции;
  • Контроль непроклея в композитах с заполнителем;
  • Контроль трещин в металлических материалах вихретоковыми матрицами.

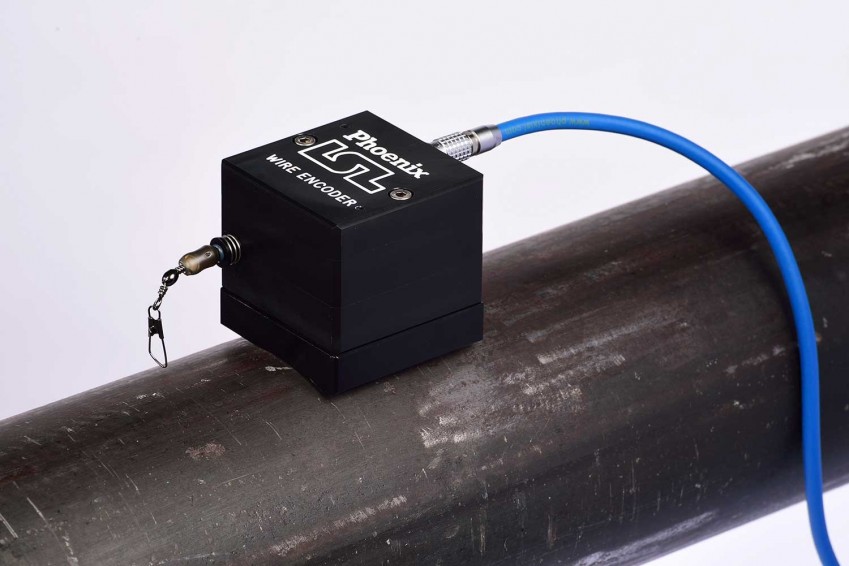

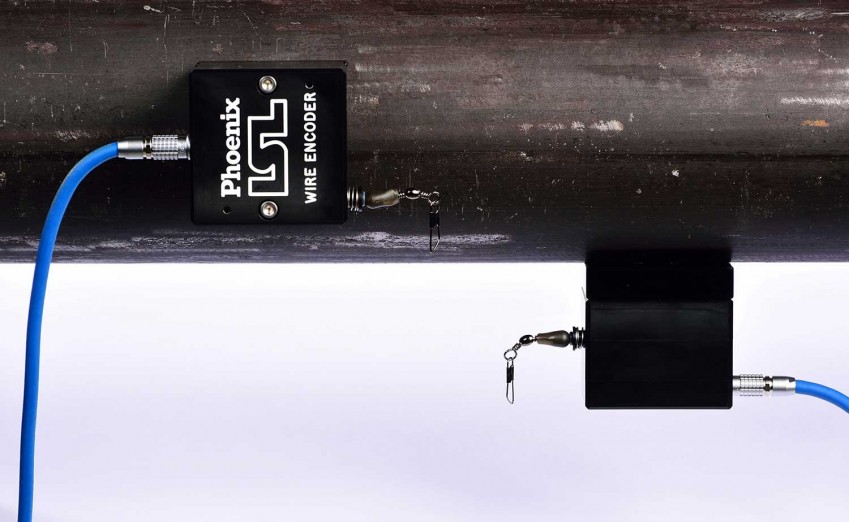

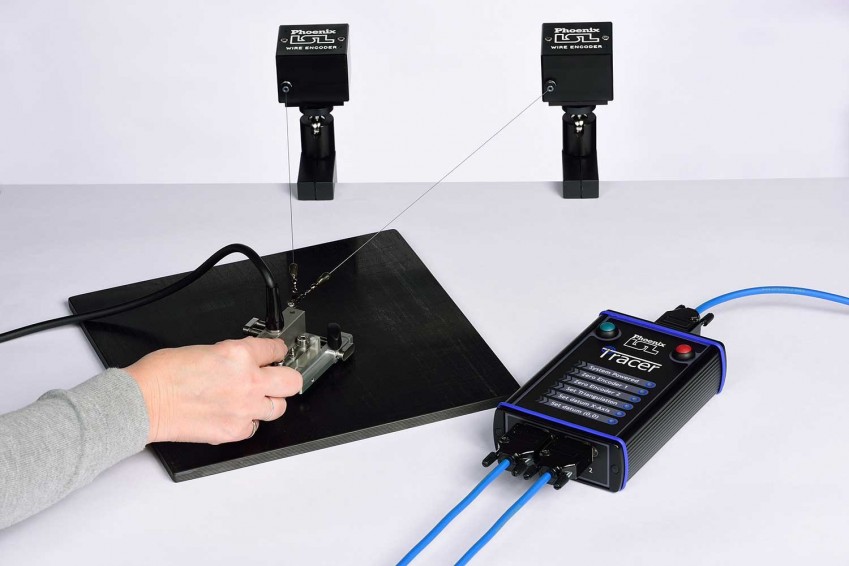

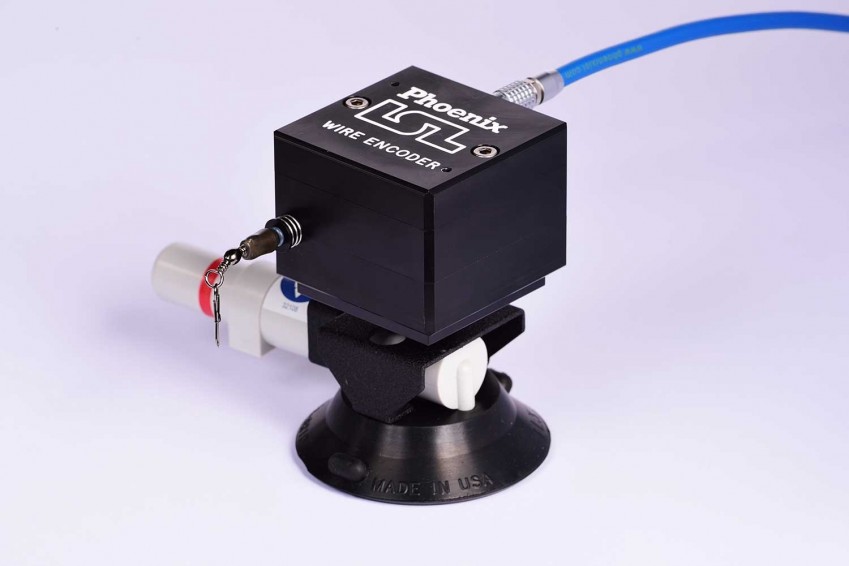

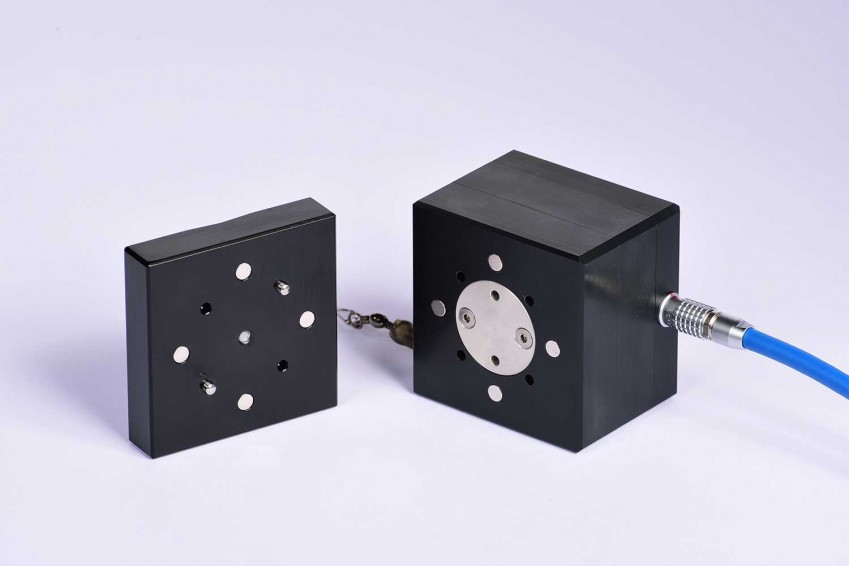

Сканер Tracer состоит из двух тросов, соединяющих преобразователь с датчиками, фиксирующими положение в двумерном X-Y пространстве. Выходные данные датчиков положения поступают в вычислительный блок, который преобразует данные положения и передаёт их в ФР прибор. Датчики положения размещаются недалеко от контролируемой зоны. С помощью специальных крепёжных элементов, которые размещаются, как на объекте контроля, так и на близлежащих конструкциях в неподвижном положении. Доступны три вида крепёжных элемента: вакуумные присоски, постоянные магниты, струбцины. Крепёжные элементы могут располагаться вертикально, с боку или даже в перевернутом положении. Тросы прикрепляются к держателю, в котором может размещаться любой преобразователь или призма от преобразователя шириной до 55 мм.

Tracer можно подключить к любому OmniScan. Он питается от источника 5В напрямую от прибора и не требует другого источника питания.

Максимальная площадь, охватываемая сканером Tracer в развернутом состоянии: - 2м x 2м. Можно установить зону контроля под любым углом относительно расположения датчиков положения. Это позволяет производить запись C-скана в труднодоступных зонах контроля. Tracer не теряет позиционную привязку, когда преобразователь поднят над поверхностью контроля и перемещен в другое положение в рамках сканируемой зоны. Так можно обходить препятствия. Таким образом, достигается максимальных охват зоны контроля.

  • Универсальный: сканирование производится только одной рукой в любом направлении на плоскости в X-Y координатах;
  • Быстрый: быстрое размещение сканера, калибровка в 5 простых шагов (см. видео);
  • Удобный: лёгкая сборка, состоит всего из двух датчиков положения, фиксирующих оснасток, держателя преобразователя и вычислительного блока
  • Совместимый: может быть подключён к любому прибору, который поддерживает двух координатное сканирование
  • Низкая цена: по сравнению с другими решениями для записи С-скана

Tracer: часто задаваемые вопросы

+
Tracer комплектуется с несколькими вариантами крепления датчиков положения: вакуумные присоски; постоянные магниты и струбцины. Все эти виды креплений обеспечивают возможность сканирования максимального количество видов объектов контроля.
+
Tracer не имеет специальных алгоритмов для компенсации криволинейных поверхностей. Система прошита контролировать плоскую поверхность по умолчанию. При сканировании криволинейных поверхностей возможна небольшая погрешность положения индикаций в X-Y координатах.
+
Сканером Tracer в развёрнутом состоянии максимально можно проконтролировать зону площадью 2м x 2м. После чего нужно передвинуть сканер на следующий участок.
+
Tracer имеет низкопрофильную конструкцию. Это позволяет использовать сканер в зонах с ограниченным доступом. Tracer не теряет положение преобразователя, когда преобразователь поднят над поверхностью. Это позволяет достигнуть максимального охвата зоны сканирования и обходить препятствия.
+
Tracer совместим с любым современным дефектоскопом, обеспечивающим возможность двух координатного сбора данных в виде С-скана. Перед заказом сканера необходимо предоставить технические характеристики прибора, с которым планируется применять Tracer.
+
В зависимости от производителя в дефектоскопах могут быть реализованы различные варианты разъёмов для датчиков пути. Перед заказом сканера необходимо предоставить информацию о разъёмах на дефектоскопе, чтобы правильно подобрать нужный адаптер.
+
Да. Чтобы иметь возможность сканирования в более высоком разрешении (выше, чем 5 шагов/мм), необходимо предварительно обсудить конкретные требования. Свяжитесь с представителем компании Phoenix в РФ и других странах СНГ – Пергам-Инжиниринг.
+
Можно установить любой преобразователь (призму) шириной до 55 мм.
+
Со сканером Tracer может использоваться широкий диапазон типоразмеров преобразователей, поэтому в стандартный набор преобразователи не включены. Пользователь может установить преобразователь, который уже имеет в наличии. Либо можно связаться с представителем компании Phoenix в РФ и СНГ – ПЕРГАМ инжиниринг и заказать нужный преобразователь дополнительно.
+
Стандартная длина кабелей – 3м. Если требуется кабель длиннее, необходимо уведомить об этом представителя компании Phoenix в РФ и СНГ – ПЕРГАМ перед выставлением коммерческого предложения.
+
Стандартная комплектация Tracer включает собственные датчики положения на тросах. Однако, существует возможность сделать Tracer совместимым с датчиками положения на тросах другого производства. Чтобы обсудить конкретные требования, необходимо связаться с представителем компании Phoenix в РФ и СНГ – ПЕРГАМ.
+
Да. Это довольно частая практика. Чтобы обсудить конкретные требования, необходимо связаться с представителем компании Phoenix в РФ и СНГ – ПЕРГАМ.
+
Приблизительный вес всей комплектации – 4кг, включая переносной кейс.
+
Сканер питается от источника питания 5В напрямую от дефектоскопа и не требует дополнительных источников.
+
Никаких. Tracer не требует каких-либо инструментов при его развертывании на объекте контроля. На держателе для преобразователей имеются встроенные зажимные винты с удобными рукоятками для затягивания пальцами. Все варианты крепления датчиков положения легко выполняются с помощью рук.

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «2D-картограф Phoenix Tracer». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Характеристики:

  • Разрешение сканирования: 5 шагов/мм;
  • Максимальная зона контроля: 2м x 2м;
  • Скорость сканирования: до 500 мм/с в любом направлении;
  • Максимальный размер преобразователя: до 55 мм;
  • Расстояние между фиксирующими оснастками: 0,2 м – 2 м;
  • Направление сканирования: любое, пользователь определяет в процессе калибровки;
  • Варианты крепления: магниты (от наружного диаметра 102 мм (4″) до плоских поверхностей чёрных сплавов); вакуумные присоски (от наружного диаметра 102 мм (4″) до гладких поверхностей); струбцины (на толщину стенки до 40 мм между параллельными поверхностями);
  • Ориентация при установке креплений: любая - перевёрнутая, горизонтальная, вертикальная.

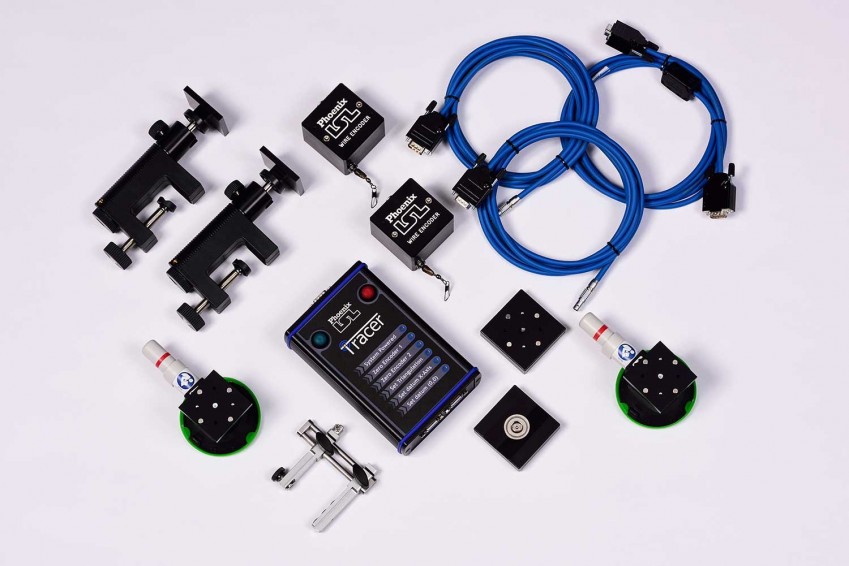

Стандартная комплектация:

  • 2 x датчика положения на тросах;
  • по 2: магнитных, вакуумных и струбцинных крепления для датчиков положения;
  • 1 x держатель преобразователя;
  • 1 x вычислительный блок;
  • по 1 x 2,5 м кабелю для датчиков положения;
  • 1 х 1,5 м кабель подключения вычислительного блока к дефектоскопу;

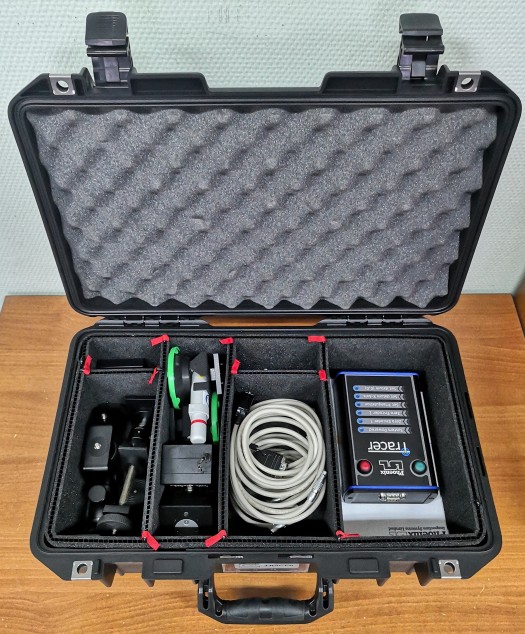

  • 1 x транспортировочный кейс.
