Виброметр VIBREX - Мониторинг вибрации подшипников производственного оборудования
Pruftechnik

Система защиты и мониторинга - VIBREX

Мониторинг вибрации и состояния подшипников
Артикул: 22370
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Сертификат Госреестр РФ
№ 50862-12

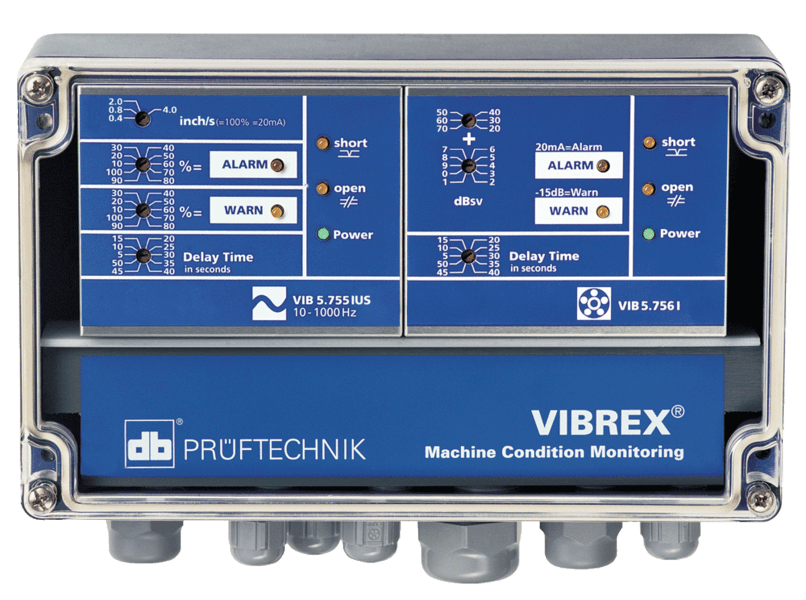

VIBREX
описание в pdf

Мониторинг вибрации подшипников

Постоянный мониторинг

VIBREX® - модульный прибор для одно- или двухканального мониторинга уровня вибрации и состояния подшипников, который осуществляет автоматическое включение предупреждения или тревоги при превышении порогов. Данный подход дает возможность осуществлять надежный контроль большинства видов вращающегося оборудования. Этот прибор позволяет проводить мониторинг даже того оборудования, доступ к которому затруднен.

VIBREX® с датчиком «2-в-1» сокращает расходы

Затраты на прибор VIBREX® окупаются при использовании датчика с двойной функцией Tandem-Piezo®, позволяющего измерять вибрацию машины и сигналы подшипников. При этом Вы используете меньше датчиков, меньше кабеля и меньше времени на установку: для каждого подшипника необходим только один акселерометр и один экономичный кабель RG58. Таким образом, Вы можете использовать одни и те же датчики для различных целей. При этом не требуется усилителей сигнала даже при больших расстояниях!

Оптимальный дизайн для промышленных условий

Промышленные акселерометры VIBREX® за несколько минут крепятся к месту измерения. Стандарт IP67/68 предполагает полную влагонепроницаемость, а улучшенный дизайн Tandem-Piezo® обеспечивает повышенную устойчивость к нагрузкам и тепловому воздействию.

Постоянный мониторинг для 1 или 2 точек измерения

Система мониторинга вибраций VIBREX — стационарное решение для одно- или двухканального мониторинга вибрации состояния подшипника с автоматическим включением предупредительной и аварийной сигнализации. Надёжный защитник вашего оборудования на производстве. ВИБРЕКС непрерывно контролирует наиболее важные параметры рабочего состояния оборудования и немедленно предупреждает вас всякий раз, когда результаты измерений выходят за допустимые значения. При малейшем превышении уровня вибрации подшипников, срабатывает защита, она предотвращает неожиданный отказ оборудования.

Прибор VIBREX предназначается для непрерывного контроля машин, которые работают с постоянной частотой вращения и постоянной нагрузкой. Модульная конструкция позволяет адаптироваться под специфические характеристики машин. Это идеальное устройство для контроля особых характеристик сигнала редукторов и низкоскоростных машин. Сигналы машины измеряются при использовании двухфункционального датчика и обрабатываются соответствующими электронными модулями: модуль вибрации используется для контроля вибрации, а модуль антифрикционного модуля используется для контроля состояния подшипника.

Внедрение систем вибрационной диагностики на вашем предприятии позволит эффективнее использовать технологические мощности, повысит надёжность и безаварийность оборудования. Вибрационная диагностика и мониторинг состояния вращающегося оборудования даёт вам точную картину состояния вашего оборудования. Вы сможете прогнозировать состояние оборудования и планировать ремонтные работы, продлить сроки межремонтной эксплуатации оборудования, исключить случаи аварийной остановки оборудования. Избавитесь от затраты на ремонт и потерь от недовыработки продукции.

Как прибор VIBREX работает

Схема работы VIBREX

Прибор VIBREX поступающие от машины сигналы и сравнивают их с уставками предельно допустимых значений для соответствующих модулей. Если уровень сигнала превышает предельно допустимое значение, на лицевой панели загораются соответствующие СИД ALARM/WARN (Тревожная сигнализация/Предупреждение).

В то же самое время после предварительно установленной задержки времени срабатывает реле для формирования сигнала предупреждения или тревожной сигнализации, подаваемого на подсоединенную систему PLC/PCS или на устройство сигнализации (зуммер, мигатель и пр.).

Реле срабатывает лишь в том случае, если сигнал превышает предельно допустимое значение постоянно.

1 – 230 В переменного тока, 115 В переменного тока

Каждый модуль прибора VIBREX имеет свой собственный аналоговых выход (4-20 мА) для для внешнего измерения и оценки уровней сигналов. Функция самодиагностики прибора VIBREX обеспечивает распознавание короткого замыкания в датчике, обрыв цепи вдоль тракта прохождения сигнала или прекращение подачи электроэнергии. Такие события индицируются СИД модуля с надписями short (короткое замыкание) и open (обрыв) и вызывают соответствующее срабатывание реле OK relay.

Прибор VIBREX подключен непосредственно к сетевому электропитанию (115/230 В) или же вместо этого может быть использован источник питания напряжением 24 В постоянного тока. СИД power (электропитание) индицирует, что на блок в данный момент продается питание и что он готов к работе.

Достоинства

  • Простая установка и простой ввод в эксплуатацию
  • Функциональная гибкость вследствие использования модульной конструкции
  • Передача сигналов на расстояние свыше 500 м
  • Отключение контролируемой машины при возникновении состояния тревожной сигнализации
  • Наличие выхода 4-20 мА для аналоговой обработки сигналов

Применяется для мониторинга оборудования:

  • Электродвигатели
  • Вентиляторы и вытяжки
  • Насосы
  • Коробки передач
  • Перерабатывающие установки
  • Мешалки, смесители
  • Механизмы с возвратно –поступательно движущимися частями
  • Компрессорные установки
  • Станки
  • Сепараторы
  • Турбо компрессоры

Постоянный мониторинг для 1 или 2 точек измерения

  • Простота в установке
  • Удобный дизайн
  • Все в одном приборе
  • 4-20 глА выход
  • Защита IP 65

Выбор подходящего модуля для каждой ма-шины и скорости вращения:

Уровень вибрации (ISO)
Состояние подшипников
Вибрация, низкооборотные машины
Состояние подшипников, низкооборотные машины
Вибрация в редукторе
Быстрое отключение
Выход сигнала мВ

VIBREX уменьшает расходы вдвое

Уменьшает расходы на диагностику, поскольку в системе используется один сенсор Tandem-Piezo для измерения вибрации и состояния подшипника. Необходим только один акселерометр и один экономичный кабель на один подшипник. Отпадает необходимость в установке усилителя подачи сигнала независимо от расстояния. Промышленные акселерометры могут устанавливаться как на клею, так и с помощью зенковочного сверла, за несколько минут.

Защита прибора VIBREX

Прибор полностью водонепроницаем, термостойкий с высокой степенью противодействия различным внешним влияниям.

Надежный мониторинг состояния подшипника - VIBREX

Использует технологию метода ударных импульсов для оценки состояния вращающегося элемента подшипника: высокочастотные сигналы указывают на степень повреждения подшипника задолго до выхода его из строя, что позволяет заранее планировать ремонтные работы.

Уровень вибрации

Вибрационный модуль измеряет уровень вибрации в соответствии с ISO стандартами - или для специального применения, такого как коробки передач и агрегаты с низкими оборотами (вплоть до 60 оборотов в минуту).

Активный контроль

VIBREX - молниеносно действует при возникновении тех или иных проблем: отдельные датчики предупреждения и тревоги показывают превышение установленных лимитов. Система тревоги подает сигнал и отключает оборудование посредством PLC.

Диагностика состояния оборудования

После получения сигнала предупреждения сигналы измерения могут быть проанализированы через прямое соединение к сенсору приборами VIBROTIP или VIBROSPECT FFT - для более детального анализа вибрации (спектра).

Надежная самодиагностика

Каждый из модулей способен к диагнозу хода своей работы, таким образом, автоматически определяя возможные короткие замыкания в системе, разорванные соединения и статус напряжения.

Система тревоги и установка отсрочки отключения

Для того, чтобы избежать так называемой фальшивой тревоги и отключения системы во время, например включения оборудования, необходимо установить отсрочку отключения.

Конструкция

Модульная конструкция прибора VIBREX позволяет комбинировать контроль над вибрацией машины и состоянием антифрикционных подшипников. Оба параметра могут измеряться либо независимо (то есть при использовании двух каналов), либо с помощью одного кабеля (один канал) при использовании лишь одного датчика.

Передача сигнала на большое расстояние

Усилитель, имеющийся в датчике, позволяет передавать сигнал на расстояние до 500 метров практически без потери уровня сигнала.

Отключение машины при сигнале тревоги

Прибор VIBREX не только контролирует ваши машины, когда возникает состояние тревоги при превышении допустимого уровня вибрации: возможна установка на отключение машины посредством уже имеющейся системы управления производственным процессом или на оповещение эксплуатационного персонала посредством сигнализирующих устройств.

Технические характеристики VIBREX

Технические характеристики: базовый блок прибора VIBREX

Рабочие режимы

Комбинированный контроль вибрации/антифрикционного подшипника (1 или 2 канала); лишь контроль антифрикционного подшипника (1 или 2 канала)

Посадочные места

Под 1 или 2 модуля

Входы

От 1 или 2 датчиков; напряжение переменного тока; напряжение постоянного тока

Выходы (в каждом модуле)

1 реле тревожной сигнализации; 1 реле OK для индикации предупреждения/тревожной сигнализации, 1 выход сигнала в аналоговой форме (4-20 мА)

Макс. мощность переключения

3 A/ 250 В переменного тока

power

Кабельные соединения

PG-кабельные соединители для ввода в корпус; соединения кабелей внутри корпуса посредством зажимов.

Электропитание

Переменный ток: 115 В/230 В, 6 ВА, 50/60 Гц, переключение в соответствии с входным напряжением

Постоянный ток: 24 В, <300 мА

Электропитание модуля

24 В постоянного тока, 150 мА

Защита от перегрузки

Плавкий предохранитель в трансформаторе и проволочный предохранитель в цепи вторичной обмотки (стандартный тонкопроволочный предохранитель, 160 мА, инерционного действия)

Интервал температур

От -10 °C до +60 °C

Класс защиты

II

Корпус

Из макролона с прозрачной крышкой

защита от неблагоприятного воздействия окружающей среды

IP 65 (защита от водяных брызг и пыли)

Предельное значение вибрации

50 м-с-2 (срединная частота 60 Гц; ширина полосы 100 Гц)

Размеры, ширина ´ высота ´ глубина

200 ´ 120 ´ 77 мм

Взрывобезопасность

[EEx ib] IIC T4 (за дополнительную плату; с ограничителем и при установке вне взрывоопасного участка)

Сигналы диагностики отказов

Посредством выхода в виде мВ (дополнительно: по сигналу HW-текущего состояния, 2.10, с буферизацией, 100 Ом)
