Olympus

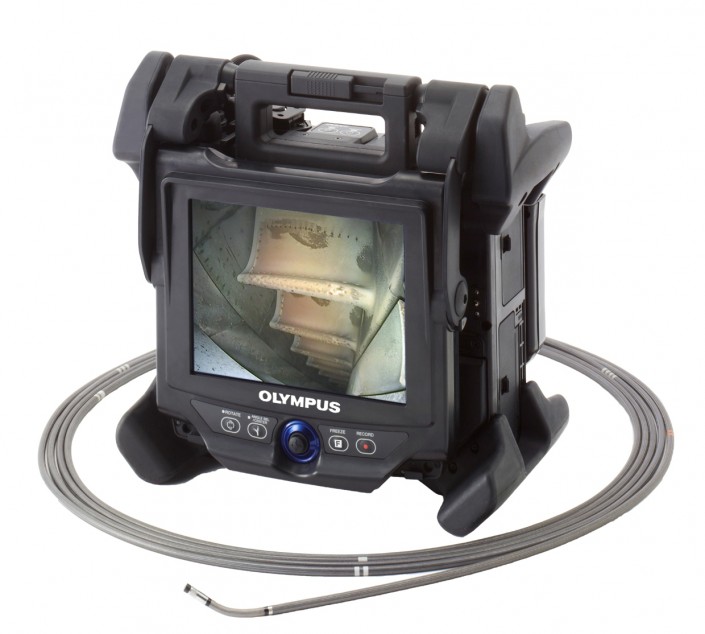

Видеоэндоскоп IPLEX NX

Технический видеоэндоскоп для визуального осмотра труднодоступных мест и критически важных инспекционных задач в авиации, при производстве автомобилей и в электроэнергетике. Незаменим в нефтегазовой и химической промышленности.

Видеоэндоскоп для экспертов визуально измерительного контроля

  • Поставляется в минимальные сроки
  • 12
    Гарантия на Видеоэндоскоп IPLEX NX: 12 месяцев

Технический профессиональный видеоэндоскоп для визуального контроля в промышленности

Новый IPLEX NX - усовершенствованный видеоскоп от Olympus для критически важных инспекционных задач, требующих точных данных и высококачественных фото и видео материалов. Используя видеоскоп Olympus IPLEX NX, вы получаете снимки высокого качества HD разрешения, на которых можно рассмотреть мельчайшие детали дефектов. Этот промышленный видео эндоскоп оснащён интуитивным пользовательским интерфейсом, эргономичным дизайном и сверхпрочным корпусом, что позволяет проводить визуальный контроль в самых различных условиях. Благодаря чётким, ярким изображениям и функциям измерения мощности видеоэндоскоп IPLEX NX гарантированно превзойдет ваши ожидания.

Особенности

  • Высококачественные изображения
    Усовершенствованная технология цифровой визуализации сочетается с оптическими новшествами компании Olympus и обеспечивает получение ярких изображений, которые выводятся на большой 8,4-дюймовый сенсорный экран, который гарантирует чёткость и считываемость данных при любом освещении. Возможность выявления даже самых мелких дефектов, обеспеченная яркими и высококачественными изображениями, позволяет пользователям IPLEX NX находить такие повреждения, которые могли бы остаться незамеченными при диагностике другими устройствами.
  • Расширенные измерительные функции
    Попробуйте простую в использовании функцию Advanced Stereo Measurement, которая обеспечит расширенный диапазон обследования для проведения быстрого и эффективного осмотра. Уникальная функция многоточечного выбора диапазона от компании Olympus позволяет достигать целевых точек измерения в режиме реального времени для обеспечения высокой точности проверки.
  • Повышенная эффективность контроля
    Устройство IPLEX NX предназначено для обеспечения максимальной продуктивности проверок. IPLEX NX способен проникать в самые труднодоступные места, обладает гибким позиционированием, обеспечивает четкий обзор и оптимизированную работу, а также простой доступ к элементам управления. Кроме того, IPLEX NX предлагает широкий выбор сменных трубок: сочленение наконечников электрического видеоскопа TrueFeel обеспечивают точность управления; Ghost Image осуществляет сравнение предыдущих и текущих проверок; гибкая трубка Tapered Flex сочетает в себе плавность введения и высокую маневренность. Дополнительное вспомогательное программное обеспечение для помощи при контроле InHelp и функция Wi-Fi упрощают процедуры осмотра, составления отчетов и архивирования данных.

Максимальная детализация

Устройство IPLEX NX специально спроектировано для получения снимков высокой чёткости. Надёжный стандарт качества изображений позволяет безошибочно выявлять проблемные места и дефектные участки, благодаря чему инспектор может сделать правильные выводы о критически важных системах и устройствах.

Точный визуальный контроль с помощью IPLEX NX исключает ошибки при обследовании труднодоступных участков. За счёт чего? Три усовершенствованные функции (улучшенный ПЗС высокой четкости, освещение от яркого лазерного диода, инновационный процессор PulsarPic) обеспечивают непревзойденное качество HD изображений. Яркость снимков в четыре раза превышает обеспечиваемую стандартными видеоскопами. Объекты контроля ярко освещаются даже в самых больших и просторных местах.

Зоркий видеоэндоскоп IPLEX NX оснащён экраном с диагональю 8,4 дюйма, самым крупным в серии IPLEX. Выводимые изображения в 1,7 раза больше, чем изображения на стандартном мониторе 6,5 дюйма. Кроме того, монитор высокой чёткости для работы при дневном освещении не бликует даже при ярком солнце. Вам не надо прищуриваться и морщиться, всматриваясь в изображения на экране, картинка всегда яркая и контрастная, посмотрите сами на снимки, представленные ниже.

Изучите мельчайшие дефекты в самых темных или бликующих местах и на широких площадях благодаря четким и ярким изображениям. Сложная технология видеоскопа IPLEX NX гарантирует получение высококачественных изображений для быстрых и точных проверок.

Сравнение качества изображений

Оплавленный материал — IPLEX NX
Изображение с IPLEX NX
Стандартная модель (IPLEX FX)
Изображение с IPLEX FX

Превосходное качество изображений — отчётливо видны мельчайшие дефекты

Турбина
Турбина

Фото турбины с обычного видеоэндоскопа

Яркое освещение — подсветка больших полостей

Сварка
Сварной шов на экране видеоэндоскопа NX

Сварка - вид на обычном видеоэндоскопе

Исключительная цветопередача — отображение четких деталей

Камера сгорания
Камера сгорания на экране IPLEX NX

Камера сгорания

Усовершенствованное снижение шумов — обработка перегруженных изображений

Расширенные функции измерения

IPLEX NX спроектирован для получения точных измерений в трёх плоскостях. Воспользуйтесь усовершенствованными технологическими возможностями видеоскопа Olympus для проведения точных и эффективных осмотров.

Стереоизмерения в сверхширокоугольном формате

В режиме стереоизмерения выявляется размер или глубина дефекта (например, трещин), обнаруженного в ходе осмотра. Модернизация оптической системы и алгоритма обеспечивает существенное расширение области осмотра. Площадь увеличивается в 4 раза, а расстояние — в 2 раза. При стереоизмерении выполняется сбор трехмерных данных в конкретных точках изображения методом точной триангуляции, что обеспечивает определение длины, глубины и площади. Прибор IPLEX NX спроектирован, изготовлен и настроен таким образом, чтобы гарантировать точность и качество изображений. С его помощью специалисты могут выявить мельчайшие дефекты, которые ранее нужно было замерять только с близкого расстояния.

* По сравнению со стандартным видеоскопом Ø 6,0 мм, оснащенным оптическим стереоадаптером прямого обзора.

Увеличенная область осмотра упрощает обзор дефектов больших размеров

Увеличенная область осмотра упрощает обзор дефектов больших размеров

* Даже при двойном увеличении расстояния измерения видеоскоп IPLEX NX обеспечивает точность, аналогичную точности традиционных моделей при стандартном расстоянии.
** При использовании видеоскопа Ø 6,0 мм с оптическим стереоадаптером прямого видения длина области контроля по диагонали у IPLEX NX в 4 раза превышает аналогичный параметр традиционных моделей.

Примечание. Фактический угол обзора шире указанного на иллюстрации.

Многоточечный выбор диапазона

В приборе IPLEX NX реализована уникальная функция многоточечного выбора диапазона. Она обеспечивает измерение расстояния между наконечником видеоскопа и несколькими точками на осматриваемой поверхности в режиме реального времени. Данная функция помогает выявить наклон объекта или перепад высоты на поверхности в режиме реального времени.

Многоточечный выбор диапазона

Повышенная эффективность контроля

Прибор IPLEX NX прост в управлении и удобен для пользователя. Даже при долгих осмотрах видеоскоп NX гарантирует пользователю комфорт и манёвренность за счёт сменных трубок и складного наконечника TrueFeel.

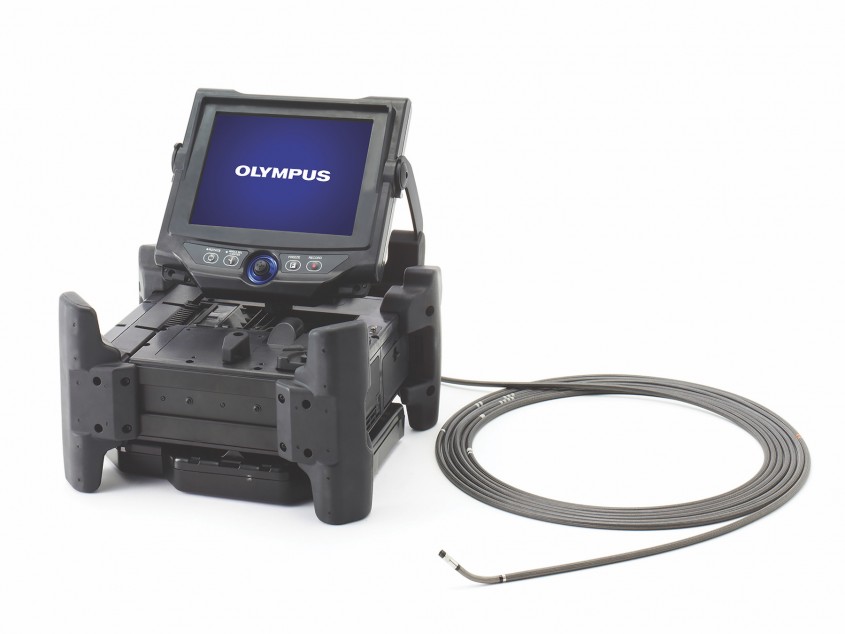

Многопозиционная конструкция

Для максимального удобства пользования доступны шесть конфигураций прибора IPLEX NX. Положение монитора регулируется в удобном положении в соответствии с условиями применения видеоскопа IPLEX NX. Конфигурацию можно менять в зависимости от ситуации осмотра. Дополнительный ручной пульт дистанционного управления обеспечивает чрезвычайную компактность и тактильное управление.

Многопозиционная конструкция

Взаимозаменяемые зонды

Взаимозаменяемые зонды
Выбирайте подходящие детали под свои нужды. Один и тот же видеоскоп NX можно сконфигурировать для разных условий осмотра с оптическими приборами Ø 4,0 мм (длиной 3,5 и 5,0 м) и Ø 6,0 мм (длиной 3,5, 5,0 и 7,5 м).

TrueFeel

TrueFeel
Абсолютно новая конструкция с электроприводом улучшила характеристики прибора TrueFeel, обеспечив быстроту отклика и скорость работы. Инспекторы могут легко управлять видеоскопом благодаря небольшому весу и эргономичности конструкции, что снижает усталость.

Размеры IPLEX NX и принадлежности

Прибор компактен и удобен в управлении, не утомляет оператора даже при длительном использовании. А с помощью функции беспроводной связи операторы могут передавать отснятый материал с объекта прямо в офис.

Портативный видео эндоскоп

Аксессуары

Пульт дистанционного управления

Пульт управления
MAJ-2260:
Компактный ручной пульт дистанционного управления позволяет пользователям легко настраивать функции, такие как яркость, масштаб, переключение дисплея, запись, управление джойстиками, выбор диапазона точек, активация функции измерения и т.д.

Литиево-ионная батарея

Литиево-ионная батарея
NP-L7S:
Каждый аккумулятор обеспечивает продолжительную работу. С полным набором аккумуляторов система IPLEX NX готова к проведению осмотра в любое время и в любом месте.
JL-2PLUS/OL-0 (115 В)
JL-2PLUS/OL-1 (220 В)

Длинный кабель для ЖК-устройств

Кабель для ЖК-устройств
MAJ-2261:
Кабель для ЖК-устройств длиной 2 метра обеспечивает осмотр с дистанционным размещением системного блока и монитора.

Оптические адаптеры

Оптические адаптеры
Smart Tip:
Система IPLEX NX имеет большой ассортимент адаптеров наконечников и соответствует оптическим требованиям любого варианта применения.

Эффективность в течение всего процесса осмотра

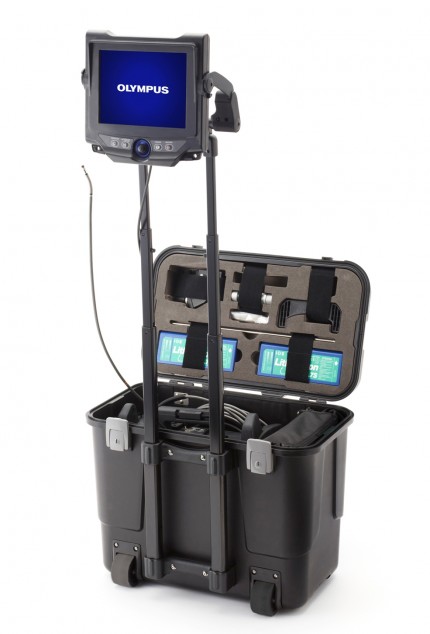

Портативный видеоскоп
Портативность становится подлинным преимуществом в различных условиях осмотра. Можно легко транспортировать видеоскоп IPLEX NX к месту осмотра в компактном футляре.
Сенсорный экран
Сенсорный экран с меню в виде пиктограмм позволяет быстро выбирать нужные опции. Управление зондом видеоскопа можно осуществлять с помощью джойстиков.
Надёжность

Надежность и долговечность прибора IPLEX NX соответствуют строгим военным стандартам, в т. ч. стандартам MIL-STD-810G/461F и IP55 по устойчивости к воздействию воды и пыли. Вставные трубки устойчивы к воздействию температуры воздуха (до 100°C). Это значит, что можно приступать к работе, не дожидаясь их остывания.

IPLEX NX позволяет легко обнаруживать скрытые дефекты, например на лопатках турбин в камере сгорания газотурбинных двигателей. Улучшенная многоточечная система измерения может измерить расстояние до 5 видимых точек на поверхности, обеспечивая информацию о форме поверхности для более быстрого анализа. Функция фантомного изображения обеспечивает наложение изображений полученных в ходе предыдущих проверок на анализируемый участок, что дает возможность проанализировать изменения с течением времени.

Файлы для Видеоэндоскоп IPLEX NX

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Видеоэндоскоп IPLEX NX». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Видеоскоп

Модель №

IV9435N

IV9450N

IV9635N

IV9650N

IV9675N



Вставная трубка

Диаметр видеоскопа

φ4,0 мм

φ6,0 мм

Длина  видеоскопа

3,5 м

5,0 м

3,5 м

5,0 м

7,5 м

Наружная часть

Высокопрочная вольфрамовая оплетка

Гибкость трубки

Равномерная жесткость

Вставная трубка Tapered Flex с постепенным увеличением гибкости к дистальному концу.



Оптическая система

Поле обзора



Переменное за счет оптического адаптера. Сменный адаптер для стереоизмерения

Направление обзора

Освещение

Лазерный диод повышенной яркости



Складывающаяся  секция

Угол сложения вверх/вниз/вправо/влево

130°

180°

150°

Сложение

Устройство сложения наконечника видеоскопа TrueFeel с    электроусилителем.

Основное устройство

Размеры (Ш x Г x В)

320 (Ш) x 310 (В) x 180 (Г) мм

Масса

3,9 кг

Приблиз. масса системы (с аккумулятором и картой SDHC)

7,1 кг

7,2 кг

7,3 кг

7,4 кг

7,6 кг

ЖК-монитор

Сенсорный ЖК-экран высокой четкости диагональю 8,4 дюйма для работы при дневном освещении.



Терминал ввода-вывода

Терминал ввода

S-Video

Терминал вывода

VGA

USB-разъем

Разъем типа A, стандартный, версия 2.0.

Питание

Аккумулятор: номинальное напряжение 14,8 В, время работы приблиз. 100 мин. Питание пер. тока: от 100 до 240 В, 50/60 Гц (с адаптером пер. тока в комплекте)

Записывающие  устройства

Карта SDHC и флеш-память USB (запись только фотоизображений)



Запись фотоизображений

Разрешение

768 (по горизонтали) x 576 (по вертикали), пиксели

1024 (по горизонтали) x 768 (по вертикали), пиксели

Формат записи

Формат JPEG сжатый

Видеозапись

Разрешение

768 (по горизонтали) x 576 (по вертикали), пиксели

1024 (по горизонтали) x 768 (по вертикали), пиксели

Формат записи

Формат MPEG-4 AVC (H.264), совместимость с Windows Media Player.



Стереоизмерение

Расстояние

Расстояние между двумя точками.

Точка-линия

Перпендикулярное расстояние между точкой и заданной пользователем линией.

Глубина

Расстояние по перпендикулярной глубине/высоте между точкой и заданной пользователем плоскостью.

Область/линии

Многоточечное измерение по окружности и измерение области.

Условия работы



Температура в режиме эксплуатации

Вставная трубка

Воздух: от –25 до 100°C



Другие детали

Воздух: от –21 до 49°C (с аккумулятором)

Воздух: от 0 до 40°C (с источником питания пер. тока)

Относительная  влажность

Все детали

От 15 до 90%

Сопротивление жидкости

Все детали

Работоспособны при воздействии машинного масла, светлых нефтепродуктов или 5% солевого раствора.

Водонепроницаемость



Вставная трубка

Работоспособна под водой с присоединенным адаптером наконечника для просмотра. Неработоспособна под водой с адаптерами наконечника для стереоизмерения.
Серия IV94: эквивалент моделей с глубиной до 5,0 м (16,5 фута). Серия IV96: эквивалент моделей с глубиной до 7,5 м (24,6 фута).

Другие детали

Работоспособны в условиях дождя с ветром (отсек аккумулятора должен быть закрыт). Неработоспособны под водой.
