Olympus

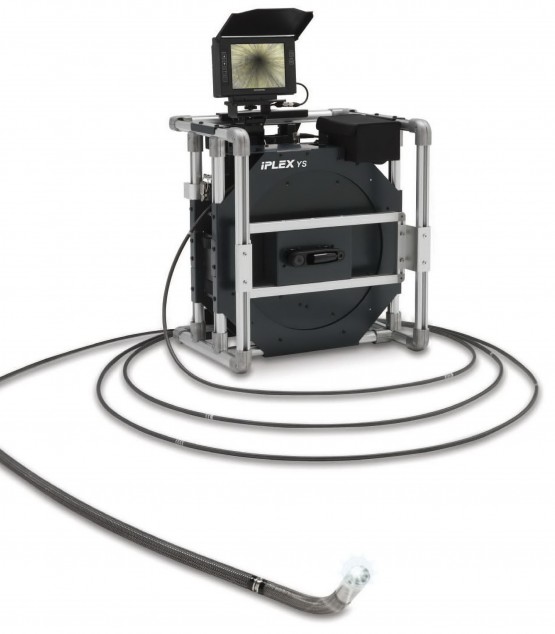

Промышленный видеоскоп IPLEX YS

Промышленный видеоэндоскоп IPLEX YS с гибким зондом длиной 30 метров и лазерным источником света. Встроенная линия горизонта позволяет точно ориентироваться в труднодоступных местах со сложной геометрией. Управление сжатым воздухом улучшает манёвренность зонда, а система очистки линз труёй воздуха позволяет работать в неблагоприятной среде.

Видеоэндоскоп с рабочей длиной зонда 30 метров и лазером

  • IPLEX YS
  • Поставляется в минимальные сроки
  • 12
    Гарантия на Видеоскоп IPLEX YS: 12 месяцев

​Промышленный видеоэндоскоп

IPLEX YS — это промышленный видеоэндоскоп нового поколения. Сразу несколько новаторских идей воплотились в этом устройстве. Видеоэндоскоп оснастили гибким сверхпрочным зондом длиной 30 метров, наконечник которого увенчали лазерным источником света. Поверхность линз видеоскопа очищается напором сжатого воздуха, встроенный индикатор горизонта задаёт точную ориентацию, улучшено управление и точность измерения дефектов.

Управление воздухом

Управление зондом с помощью сжатого воздуха

Управление с помощью сжатого воздуха позволяет достичь непревзойденной гибкости при любой длине зоны обследования. Среди различных особенностей IPLEX YS следует выделить технологию управления с применением сжатого воздуха, которая позволяет свободно управлять перемещением рабочей части гибкого зонда с помощью компактного ручного пульта управления.

Так как разворачивать рабочую часть полностью не обязательно, вы всегда можете развернуть ее на необходимую длину, оставив остальную часть аккуратно и надежно свернутой во внутреннем барабане. Благодаря этой функции вы сможете добраться в любые самые недоступные участки, куда обычные видеоскопы неспособны пробраться из за недостаточной манёвренности. С этой функцией у вас появляется полная свобода действий.

Индикатор горизонта

Индикатор горизонта

Индикатор линии горизонта («верх-низ») и глубины введения эндоскопа — ещё одно новшество этого видеоскопа. Модель IPLEX YS оснащена встроенным индикатором линии горизонта, с помощью которого на экран выводится ориентация наблюдаемого изображения, позволяя точно установить где верх, а где низ. Дополнительный индикатор выводит на экран значение глубины введения рабочей части внутрь объекта контроля; кроме того, значение можно сбросить, чтобы отсчитывать длину от заданной точки в исследуемой области. Применение этих функций позволяет с уверенностью локализовать наблюдаемый дефект.

Струя воздуха удаляет грязь и пыль

Работает в неблагоприятной среде

Зачастую, работа в полевых условиях подразумевает наличие мусора, пыли и воды. Рабочая часть IPLEX YS обладает высокой износостойкостью и может быть введена в самые разнообразные объекты контроля, даже при наличии грубых поверхностей. Система очистки линз сдувает с рабочей части мелкую пыль и брызги, обеспечивая осмотр в любых условиях с четким изображением.

Работает без электропитания

Работает без питания в полевых условиях

Модель IPLEX YS не только пригодна для сложных осмотров, но и, благодаря своей универсальности, может быть использована практически на любом объекте. Если на объекте отсутствует сетевое электропитание, можно воспользоваться ионно-литиевым аккумулятором. Управление рабочей частью осуществляется при помощи небольшого баллона с CO2; таким образом, не обязательно пользоваться громоздким воздушным компрессором.

Лазерная подсветка

Лазерная подсветка области обследования

Яркое освещение с помощью новой технологии лазерной подсветки. Видеоэндоскоп IPLEX YS является первым в мире промышленным видеоскопом со встроенной лазерной подсветкой, яркость которой в два раза выше, чем у традиционных длинномерных видеоскопов, и отличается низким потреблением электроэнергии. Она может оснащаться различными сменными оптическими адаптерами (объективами) для настройки оптимального увеличения и направления обзора. Таким образом, можно легко контролировать объекты в самых разных условиях.

Изображение с WiDER

Ясность и четкость изображения в любых условиях

​Антибликовый монитор с диагональю 6,5 дюйма обеспечивает высокую яркость изображения как в помещении, так и на улице. Наша уникальная технология обработки изображений, WiDER (технология расширенного динамического диапазона), отображает мельчайшие детали в затененных и засвеченных участках, создавая яркие изображения с ровным контрастом при любой глубине резкости.

Достоверность контроля

Уникальные функции сбора и последующего анализа результатов на порядок превосходят по возмоностям и характеристикам видеоэндоскопы других производителей. Серия видеоскопов YS разработана для тех, кто выбирает качество, применимы практически во всех областях, начиная автосервисами, заканчивая промышленным производством.

Умная аналитика

Анализ результатов осмотра

​IPLEX YS оснастили сразу несколькими функциями для детального анализа результатов осмотра. Вы можете записывать статические изображения JPEG и видеоролики AVI на съемную карту памяти Compact Flash или флеш-накопитель USB. К каждому записанному изображению можно составлять длинные комментарии с помощью ImageNotepad. Умные подсказки — во время ввода каждой буквы отображается список с вариантами слов, что упрощает и ускоряет набор текста. При переносе данных на компьютер введенные описания сразу же становятся частью изображений.

ПО для обработки изображений с видеоскопа

Удобная обработка изображений

Программное обеспечение IPLEX Viewer Plus позволяет управлять данными отснятых изображений, измерять объекты на записанных изображениях. ПО IPLEX Viewer Plus бесплатно доступно на сайте Olympus. Идеально подходит для удаленных пользователей, желающих повторно измерить или проверить сохраненные результаты измерений на ПК. Для продвинутых специалистов по визуальному контролю в продаже имеется расширенная версия ПО — IPLEX Viewer PRO. С этим программным обеспечением вы можете редактировать информацию и составлять подробные отчеты, позволяя быстро подготовить акты технической экспертизы.

Стерео измерения

Стерео измерения

Точное измерение дефектов с помощью стерео метода. Технология стерео измерения позволяет видеть дефекты под любым углом к наблюдаемой поверхности. Во время визуального осмотра вы можете легко измерить линейные размеры, глубину и площадь дефектов, вызванных эрозией, коррозией и т.д. Количественные параметры дефекта помогают определить степень его опасности. Функция Spot-Ranging, единственная в эндоскопии функция измерения расстояния от рабочей части до цели в реальном времени, позиционирует рабочую часть на оптимальном расстоянии от поверхности дефекта. Вы можете легко определить, находится ли рабочая часть достаточно близко к объекту, что позволяет получить максимально точные измерения с первой попытки.

ФУНКЦИИ СТЕРЕО ИЗМЕРЕНИЯ

  • Расстояния между двумя точками в пространстве
  • Восстановленный в пространстве перпендикуляр от точки до заданной пользователем линии
  • Восстановленный в пространстве перпендикуляр от точки до заданной пользователем плоскости
  • Измерение площади по нескольким точкам контура.
  • Профиль поперечного сечения между двумя точками
  • Комбинированный метод (расстояние, точка-линия, площадь и линия). Пользователь указывает всего лишь две точки дефекта.
  • Измерение точка-линии с проходящей

Компания Пергам — официальный представитель Olympus в России. У нас вы можете купить видеоэндоскоп IPLEX YS по цене от производителя. Стоимость, наличие на складе и сроки поставки в ваш город можно узнать у наших менеджеров в Москве. Если вы затрудняетесь с выбором, закажите демонстрацию оборудования, вы на практике сможете оценить работу интересующего оборудования в удобное для вас время.

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Видеоскоп IPLEX YS». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Характеристики видеоэндоскопов

  • Промышленные видеоскопы IPLEX YS изготавливаются по индивидуальным заказам.
Рабочая часть

Модель

Диаметр рабочей части

Длина рабочей части

Материал внешней оплетки

Углы отклонения

IV88300Y

Ø8,5 мм

30 м

Долговечная
вольфрамовая оплетка

60° (верх/низ/право/лево)

Механизм отклонения
изгибаемой части зонда

Управление рабочей частью осуществляется с помощью давления воздуха

Тип подсветки

Освещение лазерными диодами

Датчик положения

Указывает положение рабочей части в пространстве

Датчик температуры

Двухуровневый пороговый индикатор превышения рабочей температуры

Функция очистки линз

Удаление мелких капель и пыли с рабочей поверхности линз объектива с помощью потока воздуха

СИСТЕМНЫЙ БЛОК

Габариты (Ш x В x Г)

472 x 522 x 380 мм

Вес системы

Приблизительно 26 кг

LCD монитор

6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете

Электропитание

Съемный аккумулятор: 14,8 В номинальное значение, 120 минут работы

Питание от сети: от 100 В до 240 В, 50/60 Гц (выносной импульсный блок питания)

Способ подачи воздуха/газа

Компактный картридж CO2 или воздушный компрессор

Разъемы

Видео выход

S-Video, композитный BNC

Аудио вход

Внешний микрофон, 3,5 мм монофоническое гнездо

Вспомогательный разъем

Разъем двусторонней связи

USB

Один разъем USB

РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Регулировки
изображения

3X цифровое увеличение изображения, 9 ступеней регулировки яркости, 5 ступеней регулировки контраста для неподвижных и вызванных из памяти изображений

Регулировка усиления

Четырехступенчатая регулировка коэффициента усиления с уникальной технологий балансировки уровня яркости WiDER™

Установка экспозиции

Регулировка времени экспозиции ПСЗ-камеры. PAL: 20 – 500 мс, NTSC: 17 – 500 мс

насыщенности цвета

Монохромный режим или выделение красного, синего или всех основных цветов

ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ

Внешние сменные
носители информации

Карта памяти Compact Flash (в стандартной комплектации 1 ГБ; поддерживаются рекомендованные карты памяти Compact Flash объемом до 4 ГБ). Рекомендуется использовать флеш-накопитель USB.

Внутренняя память

В стандартной комплектации 1 ГБ

Выводимая знакогенератором
дисплея информация

Заголовок из 30 символов, дата, время и системные настройки. ImageNotepad™ позволяет добавлять к изображению до 10 описаний, отображая их по категориям и содержимому.

Эскизы

Записанные изображения можно отображать в виде эскизов

Запись статических
изображений (фото)

Разрешение
(в пикселях)

NTSC: 640 x 480, PAL: 768 x 576

Запись видео

Формат записи

JPEG – сверхвысокое качество, высокое качество, стандартное качество;
TIFF – несжатый формат (только для стерео адаптеров)

Разрешение
(в пикселях)

NTSC: 320 x 240/640 x 480, PAL: 384 x 288/768 x 576

Формат записи

Формат AVI, сжатие движущихся изображений MJPEG, совместимость с проигрывателем Windows Media

Запись звука

Формат записи

Формат WAV, макс. 60 сек.

Функции стерео измерения

Расстояние

Расстояния между двумя точками в пространстве

Точка – линия

Восстановленный в пространстве перпендикуляр от точки до заданной пользователем линии

Глубина

Восстановленный в пространстве перпендикуляр от точки до заданной пользователем плоскости

Площадь/ линии

Измерение площади по нескольким точкам контура.

Профиль

Профиль поперечного сечения между двумя точками

Многократно

Комбинированный метод (расстояние, точка-линия, площадь и линия). Пользователь указывает всего лишь две точки дефекта.

Смещение

Измерение точка-линии с проходящей через точку измерения параллельной линией

ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ

Диапазон рабочих
температур

Рабочая часть

На воздухе: -25 – +100 °C , В воде: 10 – 30 °C

Системный блок, блок
управления

На воздухе: -10 – +40 °C

Относительная
влажность.

Для всех частей

15 – 90 %

Устойчивость к жидким
агрессивным средам.

Для всех частей

Допускается контакт с машинным маслом, светлыми нефтепродуктами или
5% соляным раствором.

Водонепроницаемость

Рабочая часть

Прибор работоспособен под водой с присоединенным адаптером до эквивалентной глубины 30 метров.
При погруженной в жидкость рабочей части и присоединенным стереоскопическим адаптером, возможность измерений отсутствует.

Пульт ДУ и LCD
монитор

Работоспособны под дождем. Не допускается работа под водой.

Системный блок, блок
управления

Водонепроницаемость и брызгозащита отсутствуют

Оптические характеристики адаптеров

ТИПЫ ОПТИЧЕСКИХ АДАПТЕРОВ

Оптическая система

Дистальный конец

Угол поля

Направление
обзора

Глубина
резкости*1

Наружный
диаметр*2

Дистальный
конец*3

Осмотровые адаптеры (сменные объективы)

AT120D/NFIV88Y

120º

прямое

4 – 190 мм

Ø8,5 мм

30,7 мм

AT120D/FF-IV88Y

прямое

25 – ∞ мм

AT120S/NF-IV88Y

боковое

1 – 25 мм

35,6 мм

AT120S/FF-IV88Y

боковое

5 – ∞ мм

Адаптеры для стерео
измерений

AT60D/60D-IV88Y

60º/60º

прямое/ прямое

5 – ∞ мм

Ø8,5 мм

36,9 мм

AT60S/60S-IV88Y

боковое/ боковое

4 – ∞ мм

39,6 мм

*1. Диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2. Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø8,5 мм.
*3. Соответствует длине жесткого участка рабочей части в районе дистального конца.
