Газоанализатор кислорода Panametrics CGA 351 измеряет концентрацию кислорода в газах
Baker Hughes

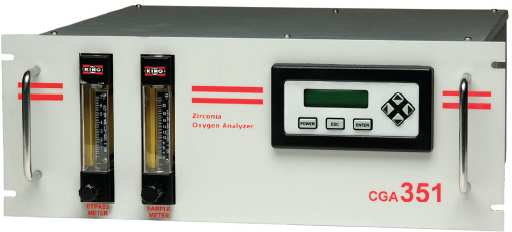

Газоанализатор Panametrics CGA 351

Газоанализатор кислорода с датчиком из оксида циркония
Артикул: 22058
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Газоанализатор Panametrics CGA 351
описание в pdf

Газоанализатор O2 измеряет концентрацию кислорода в газах

Газоанализатор CGA 351 использует уравнение Нернста для расчета содержания кислорода в пробе газа. При нагревании диоксида циркония, допированного иттрием, до температур свыше 6500С он становится электролитом, так как вакансии в кристаллической решетке позволяют ионам кислорода диффундировать в керамику. Если с двух сторон керамической ячейки создаются различные парциальные давления кислорода, ионы кислорода будут мигрировать вдоль образующегося градиента концентрации. При этом будет происходить перенос электронов от одной стороны керамики к другой. Если переносимый заряд имеет возможность аккумулироваться, возникает градиент потенциала, действующий в противоположном направлении, что противодействует дальнейшей диффузии.

Применение – контроль следов О2

Газоанализатор кислорода CGA 351 обычно применяется на следующих объектах:

  • Заводы по разделению воздуха
  • Перчаточные камеры (на АЭС)
  • Процессы производства полупроводников
  • Термообработка и металлургические процессы
  • Производства стекла и керамики
  • Определение чистоты инертных газов
  • Газовые подушки резервуаров
  • Исследования в области медицины
  • Вентиляционные смеси

Специальные области применения

  • Газовая среда в зоне сварки
  • Генераторы газов
  • Смеси воздух/топливо

Газоанализатор кислорода с датчиком из оксида циркония

В газоанализаторе кислорода CGA 351 используется современный датчик из оксида циркония для точного определения содержания кислорода в различных технологических газах. Микропроцессорная электроника позволяет измерять концентрацию кислорода в пределах от единиц ppm до 100%.

Назначение

Газоанализатор кислорода CGA 351 с первичным измерительным преобразователем на основе оксида циркония предназначен для наблюдения и/или контроля различных сухих и чистых газовых потоков, например, в процессах разделения воздуха, термообработки, производства керамики и др. При наличии загрязнений и влаги необходимо использовать соответствующую систему пробоподготовки.

Принцип действия

Анализируемый газ вводится через игольчатый вентиль и поступает во входную керамическую трубку. Затем газ проходит через кольцевое пространство между входной трубкой и внутренней частью датчика кислорода из оксида циркония, а затем выходит через выходной штуцер и расходомер. Когда горючие вещества отсутствуют в анализируемом газе, газоанализатор осуществляет измерение суммарной концентрации кислорода. В том случае, когда в анализируемом газе присутствуют горючие компоненты, использование платинового катализатора на конце керамической трубки обеспечивает их окисление до их контакта с внутренним электродом. Таким образом, возможно измерение либо избытка кислорода, либо его дефицита в смесях воздух/топливо. Датчик из оксида циркония нагревается и поддерживается с высокой точностью при температуре 700°С. Как только анализируемый газ вступает в контакт с внутренним электродом нагретого датчика, возникает электрический сигнал. Он пропорционален логарифму отношения концентраций кислорода в пробе и образцовом газе, контактирующим с другим электродом. Величина концентрации кислорода отображается на экране дисплея показывающего прибора в единицах ppm или процентах. При этом также отображаются другие параметры: выходной сигнал датчика в милливольтах и его температуру в °F или °С. Окружающий воздух используется как образцовый газ на наружной стороне электрохимической ячейки.

Характеристики

  • Быстрая, простая одноточечная калибровка;
  • Возможность измерения концентрации кислорода от 0,1 ppm до 100%; в том числе, и в том числе, в восстановительных газах;
  • Незначительное время отклика (менее 1 секунды при 90% ступенчатом изменении концентрации);
  • Высокая стабильность датчика;
  • Безотказная работа прибора в течение длительного времени, не требующая обслуживания из-за отсутствия необходимости в частой поверке и регулировке;
  • Точность измерения возрастает при низких значениях концентрации кислорода.

Технические характеристики Газоанализатор Panametrics CGA 351

Технические характеристики

Эксплуатационные

Погрешность

0,1 ppm в пределах от 0 до 5 ppm или ±2% от показаний

Воспроизводимость

±0,2 % от от показаний (по выходу датчика)

Время отклика в стандартном варианте

Менее 1 секунды при 90 % ступенчатом изменении

Стабильность

Дрейф менее 0,1% от выхода датчика в месяц

Влияние атмосферного давления

Не влияет, если проба газа сбрасывается в атмосферу; в противном случае 0,13% от показаний на 1 мм рт. ст.

Влияние температуры окружающей среды

Не влияет

Влияние расхода анализируемого газа

Не влияет, если расход пробы газа равен 1000 ±150 см3/мин

Влияние изменения состава фонового газа

Не влияет, если проба чистая, сухая и не содержит горючих компонентов

Дополнительные диапазоны измерения

Любая часть диапазона от 0,1 до 100% , выбираемая в полевых условиях

Цифровой щитовой прибор программно конфигурируется для отображения следующих параметров:

  • Концентрация кислорода (ppm или %)
  • Температура (°F или °С)
  • Выходной сигнал датчика (мВ)
  • Температура CJC (°F или °С)

Диапазоны выходного сигнала

От 0/4 до 20 мА

Сигнализация

  • Два контакта для сигнализации
  • Максимально допустимая нагрузка на контакты: 2 А, 28 постоянного тока, SPDT (однополюсное переключение на два положения), защищенный режим работы

Связь

Стандартный порт RS232

Требования к параметрам пробы газа

  • Расход пробы: 1000 ±150 см3/мин
  • Давление пробы: атмосферное

Параметры окружающей среды

  • Относительная влажность: 90% максимум
  • Диапазон температур: от 25 до 50°С

Питание

100/115/220/240 В переменного тока, 50-60 Гц, 250 Вт максимум

Влияние напряжение питания

±10% от номинального напряжения сети

Предохранитель

3 А, 250 В, против перенапряжения, 5 х 20 мм

Материалы, контактирующие с пробой газа

Нержавеющая сталь марки 316, керамика и платина

Соединения

  • Вход и выход пробы: 6 мм штуцер Swagelok
  • Кабельный ввод 1/2 дюйма для анализатора и прибора отображения/вывода информации

Размеры

  • Корпус датчика: 178 х 279 мм
  • Корпус электронного блока: 171 х 203 мм

Время прогрева:

  • 45 минут
  • Калибровка с контролируемым уровнем по сертифицированным газовым смесям О2 в N2

Соглашение СЕ

Прибор соответствует Директивам ЕМС 89/336/ЕЕС, 73/23/ЕСС LVD (категория установки II, уровень загрязнения 2)
