Купить трассоискатель RD7000+ SL - трассоискатель кабелей и труб
Radiodetection

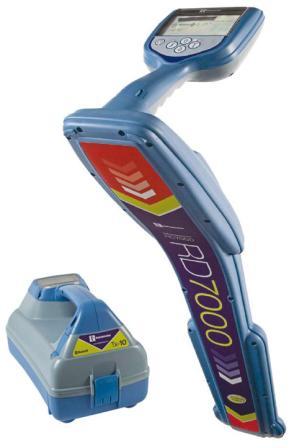

Трассоискатель RD7000+ SL с генератором Tx-10

Находит кабельные сети и трубопроводы из металла и пластика на глубине до 15м.
Артикул: 22374
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
24 месяца
Трассоискатель RD7000+ SL с генератором Tx-10
описание в pdf

Заменён на RD7100SL

Быстрая, точная, надежная и воспроизводимая информация о местонахождении любых типов подземных коммуникаций

Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность.

Локатор RD7000+ компании Radiodetection удовлетворяет всем этим требованиям благодаря ряду инновационных характеристик, которые и обеспечивают точность, надежность и повторяемость измерений.

Новые локаторы серии RD7000+ является усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Локатор RD7000+ демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.

Эргономика

Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, RD7000+ удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях.
Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.

Centros™

За 30 лет фирма Radiodetection усовершенствовала конструкцию локаторов, получив 50 патентов на программное и аппаратное обеспечение. Результатом этих исследований стала единая разработка, получившая название Centros™. Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при
измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.

eCAL™

Оригинальная методика, предназначенная для прецизионных локаторов компании Radiodetection. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.

Компас

Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.

Защита от динамической перегрузки

Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.

Пиковый/нулевой режим

Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.

Генераторы

В серии из трех генераторов 'Tx' с выходной мощностью 1, 5 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем. Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтный режим для условий с высоким импедансом.

RD7000SL+

Строительная индустрия

RD7000SL+ является надежным и многоцелевым локатором, что обеспечено его широкий диапазоном стандартных активных частот и прочной конструкцией. Трассопоисковый комплект начального уровня компании Radiodetection предназначен для специалистов, которым необходим точный и простой в эксплуатации локатор.

Локатор RD7000SL+ имеет функцию компаса в качестве стандартной характеристики, а также четыре активные и две пассивные частоты, что позволяет решать большинство задач локации. Пользователь может быстро и точно определить положение трубопровода или кабеля, используя пиковый антенный режим, который обеспечивает точное измерение глубины и тока.

Дополнительно к пиковому режиму, объединенный режим (пиковый и нулевой) позволяет отображать, как пиковый, так и нулевой отклик, используя линейные стрелки, пропорционально изменяющие свою длину. Это отдельное экранное изображение обеспечивает быструю идентификацию искаженных сигналов, возникающих из-за состояния грунта или близлежащих коммуникаций.

Локатор RD7000SL+ имеет небольшой вес, низкое энергопотребление и прочный корпус с высококонтрастным дисплеем, что позволяет оператору использовать его полный рабочий день при любой погоде и условиях освещения, а также в зонах с высокими электромагнитными помехами, что обеспечивается его новой функцией защиты от динамической перегрузки.

Гарантия на прибор - 2 года!

Программное обеспечение

Программное обеспечение RD Manager 64bit

Программное обеспечение RD Manager 32bit

Технические характеристики Трассоискатель RD7000+ SL с генератором Tx-10

Технические характеристики

Локатор RD7000+SL RD7000+DL RD7000+PL RD7000+TL
50 Гц (Power) + + + +
Радио + + + +
LF (512/640 Гц) - + + +
8 кГц + - - -
33 кГц + + + +
65 кГц + - + +
83 кГц + - - -
131 кГц - - - +
200 кГц - - - +
Частоты зонда:
512/640 Гц - + - +
8 кГц - + - -
33 кГц - + + +
Встроенные функции
TruDepth + + + +
Peak/Distance arrows + + + +
StrikeAlert + + + +
Centros + + + +
eCAL + + + +
Depth on power - - + -
Ноль - - + +
8KFF - - + +
Динамическая защита от перегрузки - - + -
Общие характеристики
Чувствительность 6E-15Тесла, 5 мкА на глубине 1 метр (33 Гц)
Динамический диапазон 140 дБ ср. кв./Гц
Избирательность 120 дБ/Гц
Точность измерения глубины линия: ±2,5% допуск от 0.1 м до 3 м
зонд: ±2,5% допуск от 0.1 м до 7 м
Максимальная глубина* линия - 6 м, Зонд - 18 м
Fault-Finding (FF) нахождение дефектов оболочки кабеля от короткого замыкания до 2 Мом с использовавнием А-рамки
Источник питания 2 батарейки типа D
Срок службы батареек до 30 часов
Гарантия 36 месяцев после регистрации
Динамическая защита от перегрузки 30 дБ (автоматически)
Соответствие FCC, RSS310 RoHS, WEEE
Согласия CE
Вес 1,87 кг (с батарейками)
Среда IP54

Габариты (размер коробки)

700х300х350 мм

Комплектация

  • Локатор RD7000+ SL;
  • Генератор Tx-10;
  • Сумка для переноски;
  • Инструкция по эксплуатации на русском языке;
  • Штырь заземления;
  • Катушка с проводом для заземления;
  • Магнит для подключения генератора к металлическим трубам;
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил».

Отзывы Трассоискатель RD7000+ SL с генератором Tx-10

Пока нет отзывов.

Обсуждение Трассоискатель RD7000+ SL с генератором Tx-10

Здраствуйте, я приобрёл RD 7000 PL, не могу понять в каком режиме работает компас, подскажите пожалуйста.
Александр    18.02.2016
ответить
Степан Бондарев
Добрый день, Александр!
Компас локатора работает в активном режиме приема сигнала от генератора TX. Установите одинаковые частоты на локаторе и генераторе.
Степан Бондарев, Пергам    19.02.2016
