Radiodetection

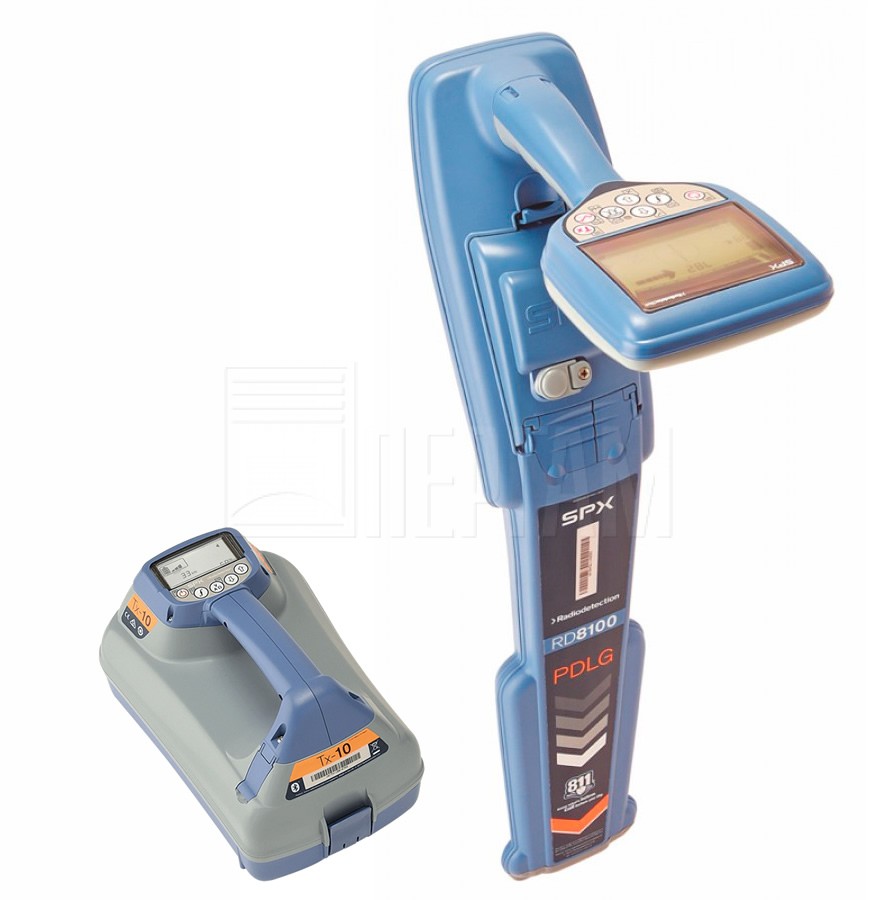

Трассоискатель RD8100PDLG

Трассоискатель RD8100PDLG с уникальной комбинацией характеристик поможет предотвратить аварии на трубопроводах и выявить пробои кабелей под землёй. Встроенный GPS и Bluetooth, ударопрочный и влагонепроницаемый корпус, 5 наземных антенн. Лучшее решение для поиска всех видов коммуникаций в городских условиях.

Кабелеискатель с генератором Tx-10 определяет все виды коммуникаций

  • В наличии
    на складе в Москве
  • 24
    Гарантия на Трассоискатель RD8100PDLG: 24 месяца

Чем отличается новый RD8100 от RD8000:

  • Степень защиты корпуса IP65 против IP54;
  • 5 программируемых частот для пользователя;
  • Дополнительная частота с индикацией направления тока 4096 Гц;
  • Новый поисковый режим наведения;
  • 5 поисковых антенн против 4;
  • Функция Power Filters гармоники промышленной частоты 50 Гц;
  • Встроенный GPS-приемник;
  • Одновременное отображение глубины залегания коммуникации и тока;

Первые локаторы труб и кабельные трассоискатели с двойной антенной компания Radiodetection представила более 40 лет назад. Radiodetection разработала множество оригинальных технологий, используемых для дистанционного обнаружения подземных коммуникаций. Среди этих разработок — измерение глубины залегания, функции StrikeAlert и Current Direction, которые предупреждают повреждения и аварии, позволяют обезопасить работы по вскрытию грунта.

Трассоискатель RD 8100

Трассоискатель RD8100 — ваш незаменимый помощник

RD8100 — это новая серия прецизионных локаторов с расширенными характеристиками. Трассоискатель RD8100 создан для людей, чья работа связана с геодезией, ЖКХ, строительством. Облегчает задачу поиска подземных коммуникаций. Всё, что вам нужно — это пройти с локатором по предполагаемой траектории залегания коммуникаций. Моментально обнаруживает любые подземные коммуникации, указывает глубину залегания, выявляет и классифицирует дефекты.

Уникальная комбинация из 5 антенн позволяет вам по собственному усмотрению выбрать оптимальный уровень точности для работы. Встроенные опции определения GPS-координат и контроля режимов использования локатора позволяют автоматически создавать данные для отчетов пользователя, аудита внутреннего контроля качества или безопасности.

Особенности трассоискателя RD8100

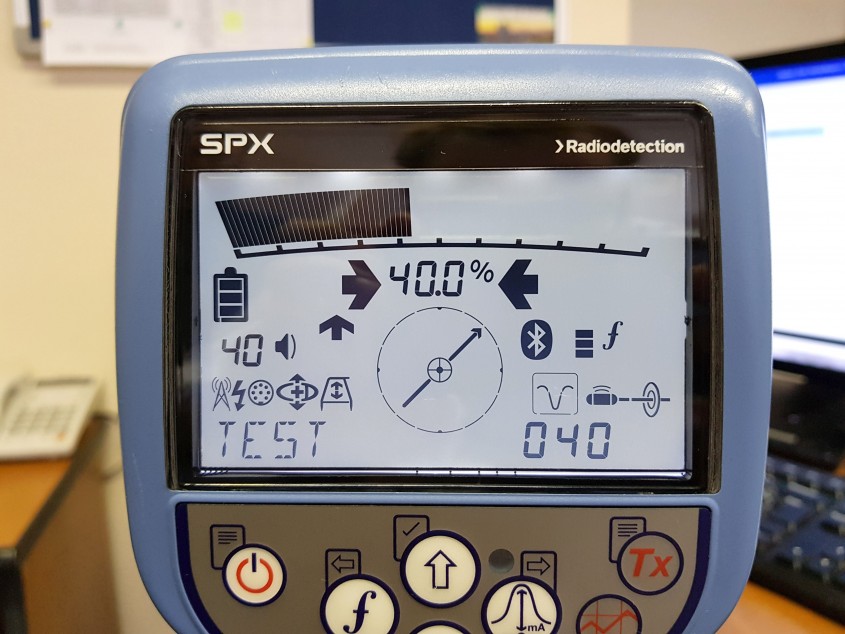

  • Высококонтрастный экран обеспечивает высокую четкость даже в условиях яркого солнечного освещения;
  • Пользователь может устанавливать до 5 дополнительных частот для адаптации RD8100 к сигналам, имеющимся в вашей сети;
  • Вы можете сохранять до 1000 записей данных, отправлять их на смартфон, планшет или ПК по каналу беспроводной связи Bluetooth;
  • Встроенный GPS-приемник позволяет добавлять данные позиционирования локатора, исключая необходимость во внешнем GPS-приемнике;
  • Генератор с выходным сигналом 90 В и автоматическим согласованием импеданса нагрузки позволяет проводить обследования на больших расстояниях;
  • Функция определения направления тока (Current Direction) на частоте 4 кГц для локализации и трассировки кабелей с высоким импедансом на больших расстояниях;
  • Небольшой вес и эргономичная конструкция, обеспечивающие удобство эксплуатации;
  • Хорошо видимая, отражающая свет конструкция помогает защитить оператора и оборудование;
  • Уровень точности определяется конфигурацией. Пять наземных антенн обеспечивают высокую точность и воспроизведение данных локализации объектов;
  • Предназначен для эксплуатации непосредственно на месте проведения работ – IP65. Ударопрочный корпус, защищенный от проникновения влаги и пыли;

Расширяйте ваши возможности вместе с RD8100

RD8100 аккумулятор RD8100 GPS RD8100 iLoc
Блок литиево-ионных аккумуляторов
Дополнительное применение литиево-ионных аккумуляторов, как для локатора, так и для генератора обеспечивает увеличенное время работы при снижении стоимости эксплуатации.
GPS и данные использования локатора
Встроенный GPS-приемник и автоматическая запись информации об использовании локатора позволяет руководителям просматривать историю применения трассоискателя для определения оптимальных способов работы.
Функция iLOC
Экономия времени на объекте за счет дистанционного управления генератором на расстоянии до 450 м.

Средства для локации в сложных условиях

  1. ОДНОВРЕМЕННОЕ ПОКАЗАНИЕ ГЛУБИНЫ ЗАЛЕГАНИЯ И ТОКА
    Согласованные измерения глубины залегания и тока обеспечивают уверенность в том, что отслеживается корректная линия;

  2. ЗАЩИТА ОТ ДИНАМИЧЕСКОЙ ПЕРЕГРУЗКИ
    Фильтрация помех, позволяющая использовать локатор в условиях сильного электрического шума, например, вблизи подстанций или воздушных линий электропередачи;

  3. ФУНКЦИЯ SIDESTEP – ИСКЛЮЧЕНИЕ НЕЖЕЛАТЕЛЬНЫХ ПОМЕХ
    Небольшая подстройка частоты, позволяющая осуществлять локацию в зонах, подверженных помехам или там, где одновременно работают несколько операторов;

  4. ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ, ОБЕСПЕЧЕННАЯ КОНСТРУКЦИЕЙ
    Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

Упрощение локации в сложных условиях

В связи с тем, что структура коммуникаций становится более сложной, профессионалы в области локации требуют более мощных инструментов для быстрой и точной идентификации, трассировки кабелей. RD 8100 предоставляет вам такую возможность. Пользуйтесь надёжным, которое действительно экономит время и средства на упрощении поиска кабелей, труб и выявлении неисправностей.

ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ТОКА CD (CURRENT DIRECTION)

Способ распознавания искомого кабеля из нескольких проложенных параллельно кабелей путем подачи специального сигнала CD от генератора Tx-10. Эти CD-стрелки на экране локатора подтверждают то, что выполняется трассировка именно искомой линии.

ТРАССИРОВКА ЛИНИЙ С ВЫСОКИМ ИМПЕДАНСОМ НА ЧАСТОТЕ 4 кГЦ

Частота локации 4 кГц позволяет выполнять трассировку на больших расстояниях таких линий, как телекоммуникационные типа витая пара или уличного освещения. Так как такие линии часто расположены в зонах с высокой плотностью коммуникаций, то вы можете объединить исполь-зование частоты 4 кГц с режимом CD для повышения точности их трассировки.

ИСПОЛЬЗОВАНИЕ ФУНКЦИИ POWER FILTERS (СИЛОВЫЕ ФИЛЬТРЫ) ДЛЯ ТОЧНОЙ ЛОКАЛИЗАЦИИ И ОПРЕДЕЛЕНИЯ РАЗЛИЧИЯ МЕЖДУ СИЛОВЫМИ КАБЕЛЯМИ

В том случае, когда не может быть подан сигнал от генератора, трассировка отдельных силовых линий в зоне, насыщенной коммуникациями, может стать серьезной проблемой. Конфликтующие или мощные сигналы создают помехи или смешиваются, приводя к возмущению сигнала. При нажатии отдельной кнопки гармонические свойства силовых сигналов используются для определения – поступает ли сигнал от одного источника или от множества кабелей, трассировку и маркировку которого вы затем можете выполнить.

БЫСТРОДЕЙСТВИЕ + ТОЧНОСТЬ – ПИКОВЫЙ РЕЖИМ PEAK+

Режим Peak+ позволяет повысить точность локации пикового режима путем дополнения его режимом наведения или нулевым режимом.
  • Добавление режима наведения обеспечивает более быстрое определение положения пика.
  • Добавление нулевого режима к пиковому режиму позволяет вам контролировать искажение, вызванное другими коммуникациями, ответвлениями или помехами.

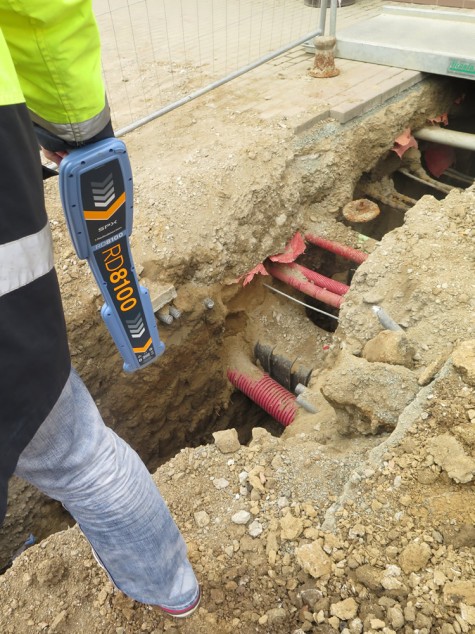

RD8100 работает в сложных условиях

Будьте на шаг впереди

Каждая процедура локации должна удовлетворять постоянно растущим требованиям по времени выполнения, высокому качеству и стоимости работ. Трассоискатель RD8100 разработан с оглядкой на будущее.

АВТОМАТИЧЕСКАЯ ЗАПИСЬ ДАННЫХ ОБ ИСПОЛЬЗОВАНИИ ЛОКАТОРА С ПОЗИЦИОНИРОВАНИЕМ ПО GPS

GPS координаты обследований трассоискателемКогда локаторы RD8100 оборудованы GPS-приемником, то они автоматически получают основные параметры местоположения каждую секунду, предоставляя полную картину локации отдельных мест и обеспечивая доступ пользователю к особенностям эксплуатации локатора за длительные периоды времени. Полученные данные могут быть использованы для контроля соблюдения корректных способов работы или определения необходимости в обучении до того, как появится вероятность некачественного выполнения работ.

Дополнительно эта информация может использоваться для внутреннего аудита или совместного использования с партнерами или клиентами для подтверждения выполнения задания или соответствия требованиям сервиса. Данные по использованию локатора могут быть экспортированы в файлы различных форматов – например, KML для Google Maps для подтверждения, где и когда была выполнена работа.

Дистанционная калибровка трассоискателя

ФУНКЦИЯ ECERT – ДИСТАНЦИОННАЯ КАЛИБРОВКА БЕЗ ПОТЕРИ ВРЕМЕНИ

Проверка и подтверждение калибровки локатора через интернет, используя пакет программ RD Manager для PC без возврата прибора в сервисный центр. Получайте подтверждение о том, что RD8100 готов к работе, где бы вы ни находились.

ФУНКЦИЯ CALSAFE

Эта функция позволяет выбрать – принудительно выполнять техническое обслуживание локатора или по расписанию, обеспечивая 30-ти дневный срок отключения до того, как время действия сертификата калибровки закончится.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА В ЛЮБОЕ ВРЕМЯ

Локатор RD8100 имеет 2-х летнюю гарантию. Сеть глобальных дилеров и сервисных центров предоставляет полную техническую поддержку и обучение с учетом специфики вашей работы.

ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ

Современные схемные решения позволяют операторам детектировать и реагировать на слабые сигналы, имеющие место в сложных условиях локации коммуникаций.

РАСШИРЕННЫЕ ФУНКЦИИ САМОТЕСТИРОВАНИЯ

Пригодность системы измерения к эксплуатации может быть подтверждена прямо на объекте. При самотестировании в схему локатора подаются соответствующие сигналы, а также проверяются функции дисплея и питания.

Функция STRIKEALERT

ФУНКЦИЯ STRIKEALERT В АКТИВНОМ И ПАССИВНОМ РЕЖИМАХ ЛОКАЦИИ

Визуальная и звуковая сигнализация о наличии силовых кабелей на небольшой глубине снижает риск несчастных случаев.
Функция TRUDEPTH

ФУНКЦИЯ TRUDEPTH

Для получения наиболее точных показаний Индикация глубины залегания только тогда, когда локатор корректно ориентирован над искомой линией.

Несколько режимов локации под ваши задачи

Пиковый режим Пиковый режим работы трассоискателя

Пиковый режим

Отображается самый большой отклик, когда трассоискатель находится прямо над кабелем. Отображаются результаты измерения глубины залегания и тока.

Назначение: Точное определение местоположения линии до и во время выемки грунта. Большинство профессионалов обучены этому режиму работы и признательны за простоту метода и понятного без объяснений изображения на дисплее прибора.
Режим Peak+ Режим Peak+ трассоискателя RD 8100

Режим Peak+

К обычному пиковому режиму добавлен режим наведения или нулевой режим, и имеется возможность их чередования.

Назначение: Быстрое обнаружение пика отклика для проверки одновременно нескольких линий или других элементов, которые могут потребовать дополнительного внимания.
Режим наведения Режим наведения трассоискателя RD8100

Режим наведения

Стрелки-индикаторы с пропорциональным изменением длины и тон звука указывают, где расположена линия – слева или справа от пользователя.

Назначение: Контроль общего направления линий как часть предварительного сканирования при локализации линии. Лучший режим для зон с высокой плотностью линий, чем только нулевой режим.
Режим размытого пика Размытый пик - кабельный трассоискатель RD

Режим размытого пика

Функционал подобен пиковому режиму, но более пригоден для локации слабых сигналов.

Назначение: Обнаружение глубоких линий коммуникаций, когда сигналы низкого уровня, либо когда помехи создают трудности при локации обычного пика.
Нулевой режим Нулевой режим трассоискателя

Нулевой режим

Стрелки и звуковые сигналы указывают, где находится искомый кабель относительно оператора. Нулевой отклик отображается, когда локатор находится над кабелем.

Назначение: Маркировка отдельных коммуникаций в зонах, ненасыщенных линиями. Звуковой отклик позволяет пользователям в большей степени полагаться на звук, а не на изображение на экране.

Возможности RD8100 впечатляют

Получайте больше от вашего RD8100

Адаптируйте трассоискатель к частотам вашей сети

В трассоискатели RD8100 может быть введено до 5 дополнительных частот для адаптации к сигналам, имеющимся в искомых телекоммуникационных сетях. Частоты вашей сети вводятся при помощи программного обеспечения трассоискателя.

Точная съёмка с встроенным или внешним GPS-приёмником

Сохранение до 1000 результатов измерений при обследовании, включая глубину залегания, и возможность отправки этих данных на смартфон, планшет, ноутбук, используя Bluetooth. Добавление данных позиционирования с помощью встроенного GPS-приемника, либо комбинируя с внешним GNSS-устройством (Global Navigation Satellite Systems – глобальная навигационная спутниковая система), используя канал беспроводной связи Bluetooth для получения требуемой точности.

Поиск повреждений оболочек кабелей

Объединение дополнительного устройства А-рамки с локатором RD8100 для идентификации и определения мест повреждений оболочек кабелей с точностью в пределах 10 см.

Программа RD Manager для ПК

Настройка, калибровка и обновление трассоискателя с помощью компьютера. Загрузка записей данных об эксплуатации и результатов измерений при съемке для последующего анализа.

Пассивный режим направления

Быстрая проверка любой зоны перед проведением работ по вскрытию грунта, используя одновременное детектирование сигналов промышленной частоты и радиосигналов, которые несут подземные кабели или трубы.

Выход генератора 90 В

Более мощный сигнал, подаваемый на искомые линии с высоким импедансом — возможность детектирования коммуникационных линий на большем расстоянии и большей глубине залегания.

Функция мультиметра

Оценка параметров искомой линии, используя генератор – быстрое измерение линейного напряжения, тока и импеданса.

Выбор оптимального режима поиска

Уникальная комбинация из 5 антенн позволяет оператору оптимизировать конфигурацию локатора RD8100 для различных задач. В каждом режиме используется различная комбинация антенн. Основа каждой из антенн, используемых для локации – это специальный, отшлифованный феррит, обеспечивающий точные и надежные измерения.

Функция iLOC

iLOC – это беспроводная связь Bluetooth с большей дальностью действия между локатором RD8100 и генератором. Позволяет оператору управлять мощностью и частотой сигналов на расстоянии 450 метров, что помогает экономить время на поиски и трудозатраты оператора.

Дополнительные аксессуары к трассоискателю

Большой ассортимент дополнительных принадлежностей компании Radiodetection расширяет возможности трассоискателей RD8100 и генераторов, обеспечивая точную локацию в конкретном применении, как при локализации телефонных кабелей в пучке, так и подводных силовых кабелей.

Сравнение трассоискателей RD8100 и RD7100

Видео: применение трассоискателей

Программное обеспечение

Программное обеспечение RD Manager 64bit

Программное обеспечение RD Manager 32bit

Файлы для Трассоискатель RD8100PDLG

Возникли вопросы по товару?

Дмитрий Комиссаров

Здравствуйте! Меня зовут Дмитрий Комиссаров. Я руководитель отдела «Поиск и диагностика подземных коммуникаций».

Готов ответить на все ваши вопросы по товару «Трассоискатель RD8100PDLG». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Характеристики и опции трассоискателей серии RD8100



локаторы серии RD8100



PXL

PXLG

PDL

PDLG

PTL

PTLG

Число частот локации

13

13

18

18

22

22

Число частот зондов

4

4

4

4

4

4

Пассивные режимы

2

2

5

5

5

5

Встроенный GPS-приемник

Силовые фильтры

Запись данных эксплуатации

Функция CALSafe™

Использование частоты 4 кГц

4 кГц + CD

4 кГц + CD

4 кГц + CD

4 кГц + CD

Режим Current Direction (CD)

Поиск повреждений кабелей

Определение глубины в
режиме
Power

Пассивный режим наведения

Функция iLOC

Литиево-ионная батарея

˜

˜

˜

˜

˜

˜

Характеристики генераторов



генераторы

№ модели

tx-1

tx-5

tx-5B

tx-10

tx-10B

Макс. выходная мощность

1 Вт

5 Вт

5 Вт

10 Вт

10 Вт

Число частот активной локации

16

16

16

16

36

Частоты индукции

8

8

8

8

8

Число частот для режима CD

8

14

Функция iLOC

Поиск повреждений кабелей

Напряженность поля индукции

0.7

0.85

0.85

1

1

Режим ECO

Другие указанные характеристики являются стандартными для локаторов RD8100 и генераторов Tx, если не указано другое. ✔ – доступно, по умолчанию включено;  – опция; ■ – доступно, по умолчанию не включено.

Файлы для Трассоискатель RD8100PDLG

Комплектация

  • Локатор
  • Генератор
  • Сумка для переноски
  • Инструкция по эксплуатации на русском языке
  • Штырь заземления
  • Катушка с проводом для заземления
  • Магнит для подключения генератора к металлическим трубам
  • Комплект проводов для прямого подключения генератора зажимами типа «крокодил»
  • Батареи питания для локатора и генератора

Файлы для Трассоискатель RD8100PDLG

Отзывы к Трассоискатель RD8100PDLG

Ваша оценка

Добавить отзыв

Оценка покупателей

0 отзывов

Пока нет отзывов.

Обсуждение Трассоискатель RD8100PDLG

  • Здравствуйте! Как точность определения координат по GPS? Исполнение моноблочное или необходимо подключения дополнительного устройства?

    ответить
    Ковальчук Дмитрий 01.08.2016
    • Степан Бондарев

      Заявленная погрешность составляет 3м, GPS/Глонасс-приемник встроенный. Для достижения более точных результатов есть возможность использовать внешний приемник, соединив его по каналу Bluetooth с локатором RD8100.

      ответить
      Степан Бондарев, Пергам 01.08.2016
  • Здраствуйте! скажите А-рамка для трассоискателя RD 8000 PDL идет вместе с кабелем соединительным?

    ответить
    Немцев Олег 18.04.2016
    • Степан Бондарев

      А-рамка обязательно комплектуется кабелем соединения с трассопоисковым локатором.

      ответить
      Степан Бондарев, Пергам 18.04.2016

Рекомендуем посмотреть

  • в наличии
    Radiodetection RD7000+ PLM

    Для поиска городских коммуникаций: электрические кабели, водопроводы, напорные коллекторы, теплосети

    457 400 i
  • в наличии
    Radiodetection RD7000+ TLM

    Трассопоисковая система (поиск маркеров) Radiodetection локатор RD7000+ TLM генератор Tx-10

    457 400 i
  • в наличии
    Radiodetection RD8000 PXLM

    Трассопоисковая система (поиск маркеров) Radiodetection локатор RD8000 PXLM генератор Tx-10

    533 150 i
  • новинка
    в наличии
    Кабелеискатель RD8100PDL

    Определяет все виды коммуникаций

    439 500 i
  • в наличии
    RD8000 PDLM

    Трассоискатель для поиска маркеров, используется практически на всех объектах Газпрома, смотрите отзывы

    554 200 i
  • в наличии
    Radiodetection RD7000+ DLM

    Трассопоисковая система (поиск маркеров) Radiodetection локатор RD7000+ DLM генератор Tx-10

    409 450 i
  • в наличии
    Radiodetection RD7000+ SLM

    Трассопоисковая система (поиск маркеров) Radiodetection локатор RD7000+ SLM генератор Tx-10

    395 350 i
  • Radiodetection RD7000+ PL

    Трассопоисковая система Radiodetection локатор RD7000+ PL генератор Tx-10

    347 450 i
О компании

Почему наши клиенты выбирают Пергам?

Поставляем, производим и обслуживаем оборудование неразрушающего контроля с 1996 года. Помогаем решать сложные задачи в области промышленной безопасности. Вы ставите задачу, мы предлагаем решение и подбираем оборудование, подходящее именно вам. Промышленное оборудование Пергам — надёжный фундамент успешности вашего предприятия.

Подробнее

Сертифицированный сервисный центр ПЕРГАМ в 2016 году, как и сама компания, отметит 20 летний юбилей. За это время мы накопили солидный практический опыт по обслуживанию, ремонту, калибровке, интеграции и поверке оборудования всех производителей с которыми мы сотрудничаем. Сделав выбор на покупку техники в нашем интернет-магазине, вы приобретаете в лице ПЕРГАМ надёжного партнера, всегда готового предоставить квалифицированную поддержку.

Подробнее

Под брендом ПЕРГАМ произведено более 30 моделей приборов неразрушающего контроля, некоторые из которых уникальны и не имеют аналогов в России. Программное обеспечение для диагностического оборудования нашего производства пишут программисты компании в партнёрстве с научно-исследовательским институтом.

Подробнее

Научим использовать функционал и возможности приобретённого оборудования на всё 100%. Компания ПЕРГАМ проводит обучение специалистов в собственном учебном центре, а также на территории заказчика и за рубежом в учебных центрах фирм-производителей (в Швеции, США, Ирландии, Великобритании, Германии, Италии, Франции, Австрии, Швейцарии и Израиле).

Подробнее

ПЕРГАМ — постоянный участник крупных международных выставок и конференций. В 2007 году мы были признаны самым привлекательным работодателем отрасли. В  2013-м получили почётное звание — компания-резидент Сколково.

Подробнее

Поставляемое нами промышленное оборудование имеет международные сертификаты соответствия, в России мы проводим его сертификацию по РОСТЕСТ, поверку, занимаемся локализацией. Сертификаты РОСТЕСТ и свидетельства об утверждении средств измерений смотрите в соответствующем разделе и в карточках товаров.

Подробнее

В Пергам работают 135 человек в 13 филиалах по всему миру. Уникальное оборудование и разработки компании внедрены и успешно работают по всему земному шару. Центральный европейское представительство находится в Цюрихе — координационный центр офисов в Италии и США.

Подробнее
Задать вопрос Обратный звонок
Добавить к заказу Добавить в избранное Добавить к сравнению Заказать демонстрацию
Наверх
Мой мир
Вконтакте
Одноклассники
Google+
