ЭТЛ-35. Электротехническая лаборатория.

Назначение автолаборатории ЭТЛ-35

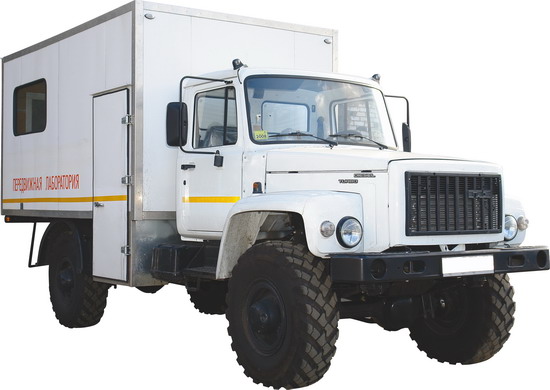

Электротехническая лаборатория ЭТЛ-35 монтируется в фургоне автомобиля («Газель», «ГАЗ», «ЗИЛ» и др.) и предназначена для

• испытания изоляции кабелей, устройств и элементов подстанций постоянным до 100 кВ или переменным (50 Гц) напряжением до 100 кВ;

• измерения емкости и тангенса угла диэлектрических потерь элементов подстанций электронным компьютерным автоматическим мостом СА7100-2 со встроенным конденсатором.

• проведения низковольтных измерений:
  • потери холостого хода трансформаторов;

  • коэффициент трансформации;

  • сопротивление обмоток постоянному току;

  • сопротивление заземляющих устройств.

• Блок испытаний БВИ-100 на базе трансформатора ИОМ-100/16 (26);

• Конденсатор фильтрующий ИК-100/0,4 ;

• Измеритель диэлектрических потерь ИДП-10;

• Измеритель тока утечки на высоком напряжении;

• Блок управления;

• Блок низковольтных измерений;

• Блок питания ТЭС;

• Комплект барабанов и кабелей;

• Регулятор РНО;

• Короткозамыкатели.

• Комплект технических средств для эксплуатации лабораторного оборудования, охраны труда, техники безопасности, производственной санитарии и противопожарной защиты.

• Электростанция «HONDA» (или аналогичная) любой мощности;

• Комплект радиостанций для связи оператор на линии с электролабораторией;

• Кондиционер;

• Измеритель петли "фаза-ноль" Щ41160;

• Вольтметр Э544 (7.5-60 в.);

• Вольтметр Э545 (75-600 в.);

• Вольтамперметр М2044;

• Измерительный М416;

• Измеритель сопротивления заземления;

• Миллиомметр ;

• Мост постоянного тока Р333, Р4833;

• ВАФ –85;
