Лазерный сканер LMS-Q240(i) компании RIEGL реализует в своей работе принцип измерения дальности по времени распространения импульсов и сканирования объекта лучом с помощью механизма оптико-механического сканирования. Это обеспечивает получение линейных однонаправленных и параллельных строк развертки.

Исключительно высокая прочность конструкции прибора идеально соответствует условиям эксплуатации на борту самолета, а его компактность и небольшая масса обеспечивают возможность установки даже при небольшой величине доступного для размещения пространства (например, на небольших одномоторных самолетах, вертолетах или на других транспортных средствах). Для работы прибора требуется лишь один источник напряжения электропитания. Этот прибор предоставляет данные сканирования с помощью интегрированного TCP/IP Ethernet-интерфейса. Поток двоичных данных может быть легко декодирован с помощью программы, выбранной пользователем в поставляемой библиотеке программ. Лазерный сканер RIEGL LMS-Q240(i) обладает уникальной комбинацией следующих характеристик: широкого угла сканирования, большой максимальной дальности действия, высокой точности измерений, узкого лазерного луча – и все это в компактном и прочном корпусе.

• LMS-Q240i: Максимальная дальность цели 650 м с коэффициентом отражения 80%
• LMS-Q240: Максимальная дальность цели 450 м с коэффициентом отражения 80%
• Погрешность измерения дальности 20 мм
• Скорость сбора данных 10 000 измерений/с
• Частота сканирования до 80 разверток/с
• Сектор сканирования до 80°
• Очень высокая линейность сканирования
• Прочный корпус со степенью защиты IP64
• Интегрированный TCP/IP Ethernet-интерфейс
• Наличие входа для синхронизации времени по сигналам GPS-приемника


Типовые области применения:

• Топография и разработка месторождений
• Картирование коридоров
• Картирование ледников и снежных полей

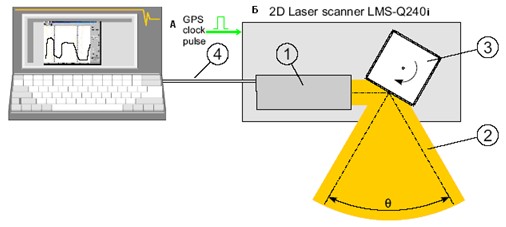

Принцип работы лазерного сканера RIEGL LMS-Q240i

А-Импульс синхронизации по сигналу; Б-Лазерный сканер LMS-Q240i

Электроника дальномера (1) лазерного сканера LMS-Q240i оптимизируется для реализации необходимости в высокоскоростном сканировании (высокая частота повторения импульсов лазера и обработки сигналов, использование высокоскоростного интерфейса для передачи данных).

Угловое отклонение лазерного луча (2) обеспечивается вращением многогранного зеркала (3) с несколькими отражающими поверхностями. Оно вращается непрерывно с регулируемой скоростью для обеспечения однонаправленного сканирования в пределах угла õ = 60° (LMS-Q240i-60) или õ = 80° (LMS-Q240i-80).

Для каждого измерения параметры: RANGE (дальность), SCAN ANGLE (угол сканирования), SIGNAL AMPLITUDE (амплитуда сигнала),и дополнительно TIMESTAMP (временная метка), обеспечиваются с помощью TCP/IP Ethernet-интерфейса (4). Сканер LMS-Q240i может воспринимать сигнал TTL-уровня (то есть 1 импульс в секунду) от, например, приемника GPS для установки в исходное состояние встроенного таймера, который используется для привязки по времени каждого измерения.

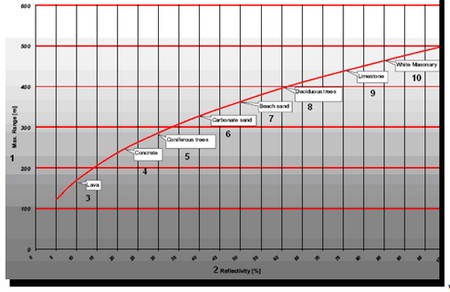

Зависимость максимальной дальности от отражательной способности объекта для лазерного сканера RIEGL LMS-Q240i

1 – максимальная дальность, м; 2 – коэффициент отражения, %; 3 – лава; 4 – бетон; 5 – хвойные деревья; 6 – карбонатный песок; 7 – морской песок; 8 – лиственные деревья; 9 – известняк; 10 – белый кирпич.

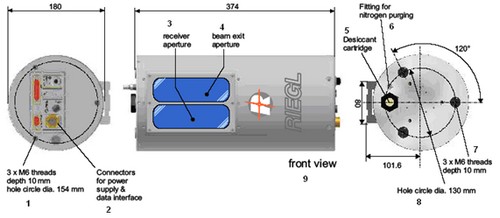

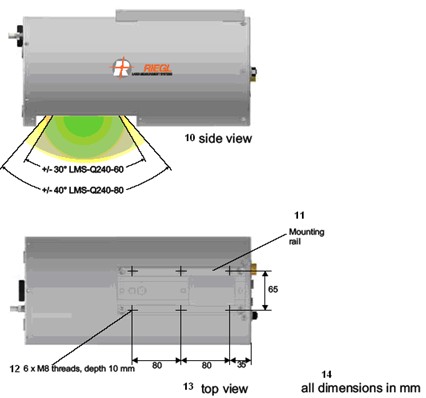

Чертёж с размерами лазерного сканера RIEGL LMS-Q240i

1 – окружность диаметром 154 мм с 3 отверстиями с резьбой M6 глубиной 10 мм; 2 – разъемы электропитания и интерфейса данных; 3 – апертура приемника; 4 – апертура луча передатчика; 5 – картридж с влагопоглотителем; 6 – арматура для продувки азотом; 7 – 3 отверстия с резьбой М6 глубиной 10 мм; 8 - окружность диаметром
130 мм для отверстий; 9 – вид спереди; 10 – вид сбоку; 11 – направляющая; 12 – 6 отверстий с резьбой глубиной 10 мм; 13 – вид сверху; 14 – все размеры даны в миллиметрах.
