 Компания INNOTOOL, расположенная в австрийском городе Альтах, более 10 лет производит при-боры и приспособления для настройки и монтажа режущего инструмента вне станка. Надежные и простые в эксплуатации приборы компании INNOTOOL используются в таких известных компаниях как: AIRBUS, BOEING, AUDI, BMW, GENERAL MOTORS, CHRYSLER, LIEBHERR, ROLLS ROYCE, SUZUKI.

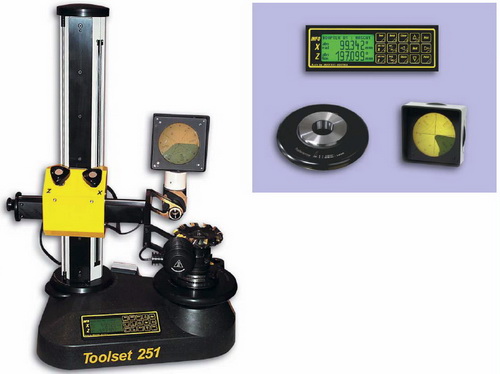

Серия приборов TOOLSET предназначена для размерной настройки инструмента вне станка (измерение параметров инструмента с последующим занесением их в область корректоров системы ЧПУ станка), контроля геометрии инструмента, измерения линейных размеров, углов и радиусов, а также измерения радиального и торцевого биения режущих кромок инструмента. Прибор состоит из литой станины с установленной на ней вертикальной штангой, по которой перемещается измерительный блок, состоящий из горизонтальной штанги с закрепленным на ней проектором – серия приборов TSO, а на приборах серии TS вместо проектора установлен часовой индикатор. Диаметр проектора равен 100 мм, увеличением 20х. На экране проектора размещена угловая шкала и радиусные шаблоны. Точность измерения линейных размеров на приборах серии TS составляет 0,0025 мм и 0,001 мм на приборах серии TSO, угловых — 1 минута. Управление прибором осуществляется с помощью удобной сенсорной клавиатуры, расположенной на станине. Вся информация выводится на ЖК-дисплей с подсветкой. Прибор имеет память на 100 замеров. Может подключаться к компьютеру для проведения измерений и управления прибором, с помощью специального программного обеспечения. Возможность подключения принтера для распечатки протокола измерения или ярлыков с измеренными величинами.
Приборы TOOLSET
- Серия TS c механическим индикатором
Измерение инструмента осуществляется с помощью механического индикатора.
| НАИМЕНОВАНИЕ |
ОПИСАНИЕ |
КОНУС ШПИНДЕЛЯ |
МАКСИМАЛЬНЫЕ РАЗМЕРЫ ИНСТРУМЕНТА |
ТОЧНОСТЬ ИЗМЕРЕНИЙ |
| TS140 |
Минеральная станина |
ISO 40 |
Ø250 / L330 мм |
10 мкм |
| TS150 |
Минеральная станина |
ISO 50 |
Ø250 / L330 мм |
10 мкм |
| TS240 |
Минеральная станина |
ISO 40 |
Ø250 / L330 мм |
2,5 мкм |
| TS241 |
Минеральная станина |
ISO 40 |
Ø250 / L430 мм |
2,5 мкм |
| TS250 |
Минеральная станина |
ISO 50 |
Ø250 / L330 мм |
2,5 мкм |
| TS251 |
Минеральная станина |
ISO 50 |
Ø250 / L430 мм |
2,5 мкм |
| TS350 |
Минеральная станина |
ISO 50 |
Ø350 / L430 мм |
2,5 мкм |
| TS352 |
Минеральная станина |
ISO 50 |
Ø350 / L530 мм |
2,5 мкм |
| TS353 |
Минеральная станина |
ISO 50 |
Ø350 / L630 мм |
2,5 мкм |
| TS450 |
Стальная станина |
ISO 50 |
Ø450 / L430 мм |
2,5 мкм |
| TS452 |
Стальная станина |
ISO 50 |
Ø450 / L530 мм |
2,5 мкм |
| TS453 |
Стальная станина |
ISO 50 |
Ø460 / L630 мм |
2,5 мкм |
| TS553 |
Стальная станина |
ISO 50 |
Ø560 / L630 мм |
2,5 мкм |
| TS653 |
Стальная станина |
ISO 50 |
Ø660/ L630 мм |
2,5 мкм |
- Серия TSO с оптическим проектором
Измерение инструмента осуществляется с помощью оптического проектора.
| НАИМЕНОВАНИЕ |
ОПИСАНИЕ |
КОНУС ШПИНДЕЛЯ |
МАКСИМАЛЬНЫЕ РАЗМЕРЫ ИНСТРУМЕНТА |
ТОЧНОСТЬ ИЗМЕРЕНИЙ |
| TSO240 |
Минеральная станина |
ISO 40 |
Ø250 / L310 мм |
1 мкм |
| TSO241 |
Минеральная станина |
ISO 40 |
Ø250 / L410 мм |
1 мкм |
| TSO250 |
Минеральная станина |
ISO 50 |
Ø250 / L310 мм |
1 мкм |
| TSO251 |
Минеральная станина |
ISO 50 |
Ø250 / L410 мм |
1 мкм |
| TSO350 |
Минеральная станина |
ISO 50 |
Ø350 / L410 мм |
1 мкм |
| TSO352 |
Минеральная станина |
ISO 50 |
Ø350 / L510 мм |
1 мкм |
| TSO353 |
Минеральная станина |
ISO 50 |
Ø350 / L610 мм |
1 мкм |
| TSO450 |
Стальная станина |
ISO 50 |
Ø450 / L410 мм |
1 мкм |
| TSO452 |
Стальная станина |
ISO 50 |
Ø450 / L510 мм |
1 мкм |
| TSO452M |
Минеральная станина |
ISO 50 |
Ø450 / L510 мм |
2,5 мкм |
Переходники TOOLSET Reduction
Переходник TOOLSET Reduction — обеспечивает возможность установки в шпиндель прибора TOOLSET инструмента с державкой, имеющую посадку, отличную от посадки в шпин-деле прибора.
Имеются следующие типы переходников:
- TOOLSET ISO – ISO;
- TOOLSET ISO – VDI;
- TOOLSET ISO – HSK;
- TOOLSET ISO – CAPTO C;
Приспособления для монтажа сборного инструмента
TOOLFIX - приспособление для монтажа сборного инструмента – закрепляется на рабочем столе имеет стандартное посадочное место для установки инструментальной оправки с инструментом. Инструмент может поворачиваться в восемь фиксированных положения (через 45 градусов) простым нажатием на фиксирующую кнопку.
Имеются модели с различными стандартными посадками:
- ISO 60 /50 / 45 / 40 / 35 / 30/25/20
- HSK 160/120/100 / 80 / 63 / 50 / 40/ 32
- VDI 80/60/ 50 / 40 / 30 / 25 / 20 / 16
- CAPTO C3/C4/ C5 / C6 / C8
TOOLFIX VARIO - Приспособление для монтажа сборного инструмента с механизмом для быстрой смены адаптеров стандартных типов.
Инструмент может поворачиваться в восемь фиксированных положений (через 45 градусов) простым нажатием на фиксирующую кнопку.

|
