Расходомер СTF878

GE Sensing
Производитель: GE Panametrics
Оборудование: Расходомер СTF878

CTF878 - Стационарный корреляционный расходомер газов с накладными преобразователями

Единственный в мире стационарный ультразвуковой расходомер газов, реализующий корреляционную технологию измерения расхода с накладными датчиками. Применяемая технология коренным образом отличается от традиционного метода измерения расхода и носит название "корреляционный метод меток". Данная технология позволяет проводить измерения расхода газа в широком диапазоне различных параметров (диаметр трубопровода, диапазон измерения, рабочее давление и т. д.) и, таким образом, существенно расширяет область применения ультразвуковых расходомеров с накладными преобразователями.

Расходомер газов с накладными преобразователями для труб большого размера и высокой скорости газа
Расходомер CTF878 компании GE Panametrics реализует новую технологию, называемую корреляционным меточным методом (заявленный патент), для определения расхода газов. Эта технология существенно отличается от традиционного времяимпульсного метода и хорошо применима для газов. CTF878 позволяет измерять расход в широком диапазоне изменения расхода газа и диаметров труб, обеспечивая широкий спектр различных применений в газовой промышленности. Он был испытан на пластиковых и металлических трубах диаметром от 6-ти до 30-ти дюймов. Высокая точность – относительная погрешность менее 2% при воспроизводимости 0,6% от показаний. Динамический диапазон 43 к 1.

расходомер газов
Расходомер CTF878 может использоваться в таких практических задачах, где нарушение целостности стенки трубы нежелательно и, таким образом, он является идеальным средством измерения расхода газов, вызывающих эрозию и коррозию, а также токсичных, высокочистых и стерильных газов. Из-за отсутствия необходимости врезки в трубопровод стоимость монтажа значительно ниже, чем у других расходомеров. Прибор не имеет движущихся узлов и деталей, контактирующих с измеряемой средой, его установка не приводит к потерям давления. Все это существенно снижает требования к регулярности технического обслуживания.

Применение расходомера
CTF878 – полностью укомплектованная система с накладными ультразвуковыми преобразователями, предназначенная для измерения расхода большинства газов, включая следующие:
  • Природный газ
  • Сжатый воздух
  • Горючие газы
  • Агрессивные газы
  • Токсичные газы
  • Высокочистые газы
  • Газы разделения воздуха
  • Специальные газы
Предпосылки применения корреляционной, меточной технологии для измерений расхода газа
В отличие от жидкости, газ является сжимаемой средой. Эта сжимаемость газов в сочетании с турбулентностью потока и локальными изменениями плотности позволяет модулированному сигналу формировать четкие, легко распознаваемые пики, которые необходимы для реализации этого метода.

Характеристики расходомера
  • Применимы для металлических труб с давлением, близким к атмосферному
  • Накладные ультразвуковые преобразователи, не требующие врезки в трубопровод
  • Отсутствие деталей, контактирующих с измеряемой средой
  • Отсутствие движущихся деталей или узлов
  • Отсутствие потерь давления
  • Простота установки
  • Низкая потребляемая мощность
  • Расчет объемного расхода, приведенного к нормальным условиям
  • Применимы для широкого диапазона рабочих температур
  • Измерение расхода высокоскоростных потоков

    Корреляционный, меточный метод

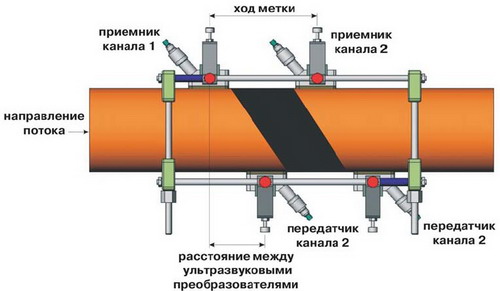

    CTF878 реализует ультразвуковую технологию распознавания формы потока, называемую корреляционный, меточный метод измерения расхода. Корреляционная, меточная технология использует общий для накладных ультразвуковых преобразователей способ их монтажа снаружи трубопровода. Ультразвуковые преобразователи установлены попарно – одна пара выше по течению, а другая – ниже по течению. Каждая пара включает в себя один ультразвуковой преобразователь, посылающий через среду ультразвуковые сигналы в режиме непрерывной волны к соответствующему преобразователю-приемнику, формируя соответственно каналы опроса выше и ниже по течению. Сигнал непрерывной волны модулируется турбулентностью и локальными изменениями плотности, которые характерны для движущегося газа. Таким образом, обе группы принимаемого сигнала содержат некие однозначно определяемые, характерные признаки (метки) турбулентности движущегося газа. Принимаемые ультразвуковые сигналы демодулируются и обрабатываются, используя корреляционный алгоритм. При турбулентном состоянии потока регистрируется отчетливый корреляционный пик, который отражает время, которое требуется для перемещения метки от одного акустического хода до другого. Так как расстояние между акустическим ходом каждой пары ультразвуковых преобразователей задано при установке, то скорость потока определяется путем деления расстояния на время прохождения метки между этими двумя ходами.

    Накладные ультразвуковые преобразо-ватели для газов новой серии создают в 5-10 раз более мощные сигналы, чем у традиционных ультразвуковых преобра-зователей. Новые преобразователи соз-дают «чистые», кодированные сигналы с минимальным уровнем фонового шума. В результате система CTF878 выполняет измерение расхода даже в газах с очень низкой плотностью.
