Компания FLIR выпустила новый миниатюрный тепловизор

FLIR Boson
04.05.2016

Компания FLIR разработала новый тепловизор весом 7,5 г. на неохлаждаемом микроболометре из оксида ванадия. Характеристики Boson впечатляют, на выбор 2 матрицы с разрешением 640 × 512 или 320 × 256, 15 объективов с фокусным расстоянием от 2,3 мм до 73 мм.

FLIR Boson — тепловизионный модуль с искусственным интелектом

Boson — самый маленький и наименее энергоёмкий неохлаждаемый тепловизионный модуль. Это первый тепловизионный модуль, оснащенный многоядерным видеопроцессором с рекордно низким энергопотреблением. Работает под управлением FLIR XIR - масштабируемой архитектуры обработки тепловизионного видео. Этим тепловизором можно оснащать любой класс техники, включая автомобили и квадрокоптеры.

FLIR Boson построен на базе высокочувствительной матрицы с размером пикселя 12 микрон. Матрица и диаметр объективов меньше, соотвтественно, цена оптики ниже. Несколько независимых потоков обработки видео с отдельными входами для обработки сигнала от других камер и датчиков. Технология FLIR XIR предоставляет OEM -разработчикам набор дополнительных функций обработки изображений, включая алгоритмы с суперразрешением, фильтры подавления шума, локальная область повышения контрастности и наложения изображений.

Поддерживается два разрешения: 640 × 512 и 320 × 256 пикселей. Комплектуется широким спектром оригинальных объективов под индивидуальные задачи, всего на выбор предлагается 15 объективов с различным фокусным расстоянием и углом обзора. Boson поддерживает общие интерфейсы для дисплеев и устройств хранения-передачи данных. Работает от источника питания напряжением 3,3 вольта. Потребляемая мощность прибора всего 500 милливатт. Диапазон рабочих температур от -40 до +80 градусов Цельсия.

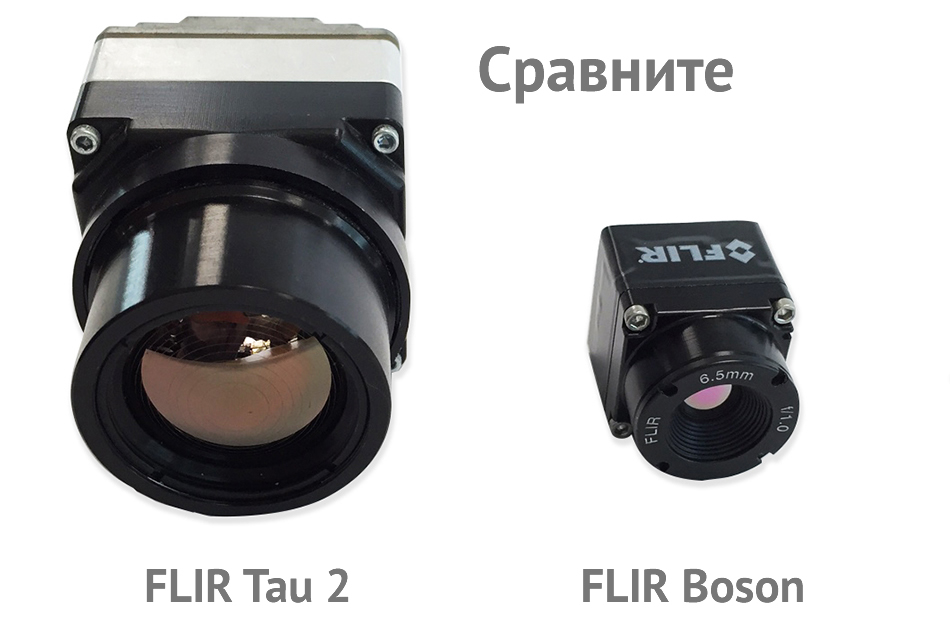

FLIR Boson в 2 раза меньше чем TAU 2

Миниатюризация

Размеры модуля FLIR Boson в два раза меньше, чем предшественник (TAU 2), вес – в семь раз, и это при вдвое большей производительности! Сделать такую кроху FLIR удалось благодаря сотрудничеству с Movidius, создавшей для новой камеры 12-ядерный чипсет Myriad 2.

System-on-Sensor

Интеграция процессора прямо в сенсор ведет не только к уменьшению размеров камер, но и к расширению возможностей такого оборудования. Благодаря наличию 12-ядерного чипсета Myriad 2 камера Boson может обрабатывать изображения, осуществлять алгоритмы распознавания лиц и делать все остальное в режиме реального времени без необходимости использования других подсистем и облачных хранилищ.

Преимущества Boson

  • Новые стандарты компактности, веса и энергопотребления
    Невероятно малые размеры и вес, а также низкое энергопотребление модулей позволят реализовать максимум возможностей в тепловизионной камере.
  • Передовая интегральная система FLIR XIR для обработки видеосигналов
    Расширяемая система FLIR XIR и встроенные стандартные промышленные интерфейсы обеспечивают широкие возможности обработки и анализа данных.
  • Высокое качество по доступной цене
    Благодаря новым конструктивным особенностям модулей Boson камеры с высоким разрешением теперь может себе позволить каждый.

Области применения

  • Портативные тепловизионные камеры для групп быстрого реагирования, вооруженных сил и специалистов по термографии;
  • Системы безопасности и видеонаблюдения;
  • Беспилотные летательные аппараты и системы технического зрения роботов;
  • Навигационные системы;
  • Приборы и системы предотвращающие столкновения;
  • Решения, улучшающие видимость дороги для водителей.

Технические характеристики

Получение изображений
Технология датчика Неохлаждаемый микроболометр на основе оксида ванадия
Формат матрицы 640 × 512 или 320 × 256
Шаг пикселя 12 мкм
Спектральный диапазон Длинноволновый инфракрасный: 7,5–13,5 мкм
Тепловая чувствительность < 40 мК (промышленный вариант); < 50 мК (наиболее производительный вариант); < 60 мК (вариант для повседневного применения)
Частота кадров в полнокадровом режиме Настраиваемая: 60 Гц в режиме предварительного осмотра, 30 Гц в рабочем режиме
Минимальная частота кадров ≤ 9 Гц
Компенсация неоднородностей (NUC) Заводская калибровка, усовершенствованная автоматическая компенсация неоднородностей изображения с функцией Silent Shutterless NUC (SSN™)
Защита от солнечного света Встроенная
Плавное масштабирование Да
Наложение обозначений Полупрозрачные символы, перезаписываются каждый раз
Оптика
Варианты объективов 7 объективов для разрешения 640 × 512
8 объективов для разрешения 320 × 256
Подробную информацию см. на вкладке «Оптика»
Электрические характеристики
Входное напряжение 3,3 В пост. тока
Рассеивание мощности Зависит от конфигурации, минимальная — 500 мВт
Каналы передачи видеосигнала КМОП или USB
Интерфейсы управления RS-232 или USB
Интерфейсы периферийных устройств I2C, SPI, SDIO
Механические характеристики
Размер 21 × 21 × 11 мм без объектива
Масса 7,5 г без объектива в зависимости от конфигурации
Гнезда для крепления Четыре гнезда на задней крышке для болтов M16x0,35. Крепление требуется, если масса объектива превышает массу всего модуля.
Условия эксплуатации
Диапазон рабочих температур От –40 до 80 °C (для промышленных и наиболее производительных вариантов)
Диапазон температур хранения От –50 до 85 °C
Ударостойкость Воздействие 1500 g в течение 0,4 мс
Допустимая высота над уровнем моря 12 км

Модули Boson — это будущее тепловизионных камер, доступное уже сегодня.
