Мачты и подъемные устройства. Обзор технологий.

Прицеп с телескопической мачтой
02.05.2015

При работе в сфере систем наблюдения на большие расстояния рано или поздно встает задача подъема системы наблюдения или системы передачи данных над землей. Особенно актуальной становится задача, когда необходимо создать какой-либо подвижный пункт наблюдения или передачи данных. В таких случаях без подъемно-мачтового устройства просто не обойтись.

Содержание статьи

Вступление

Казалось бы довольно не сложная задача — мачтовое устройство, однако, когда копнешь глубже, мачтовые технологии оказываются не такими уж и простыми. Оказалось не так просто найти какую-либо информацию в интернете, чтобы разобраться в этом вопросе. Я занялся этими технологиями, соответственно решил написать краткий обзор по существующим мачтовым технологиям.

Если у вас есть задача подъема чего-либо над землей и вы думаете о мачте - обращайтесь!

Классификация мачт к содержанию

Прежде всего проведем классификацию мачт.

По типу применения:

  • Долговременного базирования;
  • Кратковременного базирования;
По типу развертывания:
  • Человеческой силой;
  • С использованием двигателей;

По типу движущей силы или движущего элемента
  • Механические и электромеханические;
  • Пневматические;
  • Гидравлические;

На этой классификации и остановимся, чтобы не усложнять. Она перекрывает практически все возможности существующих типов мачт.

Меня больше интересуют вопросы не технологии изготовления, а вопросы применения мачт и выбора правильной мачты для решения конкретной задачи. Конечно, технология будет влиять на применяемость, но мы будем думать о решении задачи масштабирования систем наблюдения, а не о создании технологии.

Типы мачт для систем наблюдения

Итак, мачты долговременного и кратковременного базирования. В чем основная разница при при выборе моделей? Кратковременное базирование будем считать, что это часы, а долговременное — дни, недели, годы. Предположим, что высота мачты не должна меняться со временем, в течении всего периода ее базирования/использования. Таким образом, для кратковременного базирования подходят мачты, у которых может с течением времени уменьшаться высота подъема. Для долговременного базирования необходимо чтобы высота мачты оставалась неизменной с течением времени. Уменьшение высоты мачты кратковременного базирования не критично в течении того времени, пока мачты находится в рабочем положении.

Я поделил мачты по типу используемой силы для их подъема. Если у вас нет возможности использования электричества, тогда остается только человеческая сила. Это и есть основное отличение мачт по этому типу. Чаще всего, человеческой силой раскладывают переносные/перевозные мачты бригадой от двух до нескольких человек.

По типу движущей силы. Отмечу, что рассматриваю только телескопические мачты. Они наиболее функциональны для систем наблюдения. Существуют механические, пневматические и гидравлические. С гидравлическими мачтами больше всего проблем при эксплуатации, но этот недостаток перекрывает весомый аргумент в их пользу — они самые мощные. Конструкция пневматических мачт, обычно, самая простая, и они стоят меньше чем мачты на других технологиях. Механические и электромеханические — конструкция этих мачт считается самой сложной, но они точнее и функциональнее.

Шпиндельная мачта

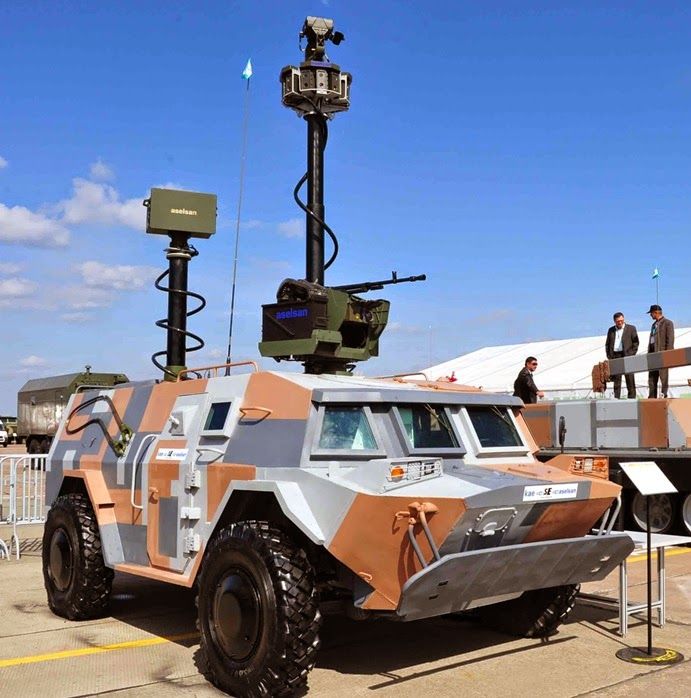

Электромеханические телескопические шпиндельные мачты для РЛС и системы наблюдения на БРДМ

Телескопические мачты ещё бывают с замками/фиксаторами и без. С замками мачты работают так. Каждое поднимаемое колено механически фиксируется за предыдущее. Подъем начинается с самого верхнего колена, опускание с нижнего. Мачты с замками выдерживают больший вес и могут использоваться для долговременного базирования, вне зависимости от типа движущего элемента. Существуют шпиндельные мачты, у которых колена раздвигаются синхронно за счет использования в каждом своего шпинделя.

Выбор мачты

Правильный выбор мачты — дело не простое. Нужно отлично знать задачу, решаемую разрабатываемой системой. Как и в каких условиях она будет использоваться, нужно понимать технические и тактические нюансы различных типов мачт и их технологий. Ну и, конечно, многое решает практика!
