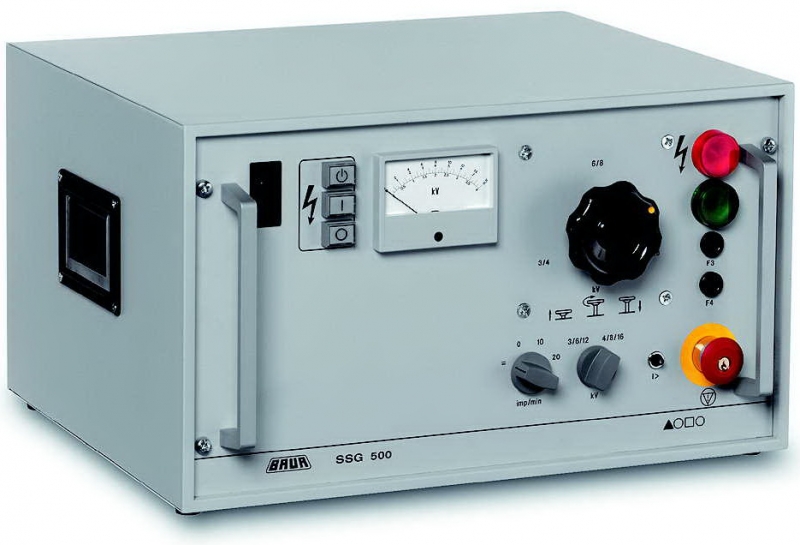

BAUR SSG 500

Генератор импульсного напряжения для пробоя кабеля
Артикул: 21521
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
BAUR SSG 500
описание в pdf

Генератор импульсного напряжения

Генератор импульсного напряжения SSG 500 используется для определения мест повреждений в проложенных силовых кабелях. Применяется для предварительной локации и для точного определения мест повреждений с высоким и низким сопротивлением в силовых кабелях. Энергия, накапливаемая в высоковольтных конденсаторах, подаётся с регулярными интервалами в дефектный кабель. Это приводит к появлению акустического шума в месте неисправности, который может быть зарегистрирован при помощи наземного микрофона и радиочастотного приёмника.

Конструкция генераторов. Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, разрядники с автоматическим и ручным запуском, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция).

Генерация высокого напряжения. Напряжение электросети подаётся на первичную обмотку или на ответвление первичной обмотки трансформатора высокого напряжения через переключатель понижения напряжения (13), в зависимости от его положения. Вторичные обмотки высоковольтного трансформатора включают в себя четыре обмотки высокого напряжения, полностью изолированные друг от друга, каждая из которых подключена к отдельному импульсному конденсатору через однополупериодный выпрямитель. Импульсные конденсаторы соединяются друг с другом с помощью селекторного переключателя диапазонов (6). Последовательное соединение конденсаторов допускает максимальное напряжение 16 кВ. Подключение двух конденсаторов (как последовательное, так и параллельное) позволяет получить максимум 8 кВ, а полностью параллельное соединение конденсаторов соответствует максимальному напряжению 4 кВ. В последней конфигурации максимальная энергия импульса достигается в трёх диапазонах напряжения. Таким образом, используя переключатель понижения напряжения (13), позволяющий работать в трёх диапазонах (3 / 6 / 12 кВ), можно достичь 56% от энергии импульса.

Принцип действия генераторов. Генератор импульсного напряжения SSG 500 сконструирован таким образом, что он генерирует импульсное напряжение с крутым фронтом, которое используется для осуществления пробоя кабеля в месте повреждения. Высокоимпульсный электрический ток в месте повреждения кабеля генерирует электромагнитные и акустические волны, которые расходятся от места повреждения кабеля. Эти волны можно обнаружить на поверхности земли с помощью соответствующих устройств, таких как поисковые катушки или наземные микрофоны. Генератор SSG 500 может также использоваться для предварительной локации дефектов кабелей. В этом случае он применяется в качестве устройства прожига повреждения в кратковременном режиме, или может использоваться с рефлектометром и блоком связи SA 32.

Функциональные особенности

  • Удобство эксплуатации
  • Автоматическое разрядное устройство
  • Максимальная энергия импульсов 512 Дж
  • Выходное напряжение: 3, 6, 12 кВ и 4, 8, 16 кВ
  • Выбор из 2 частот следования импульсов
  • Режим постоянного тока для испытания кабелей и определения мест повреждений кабелей
  • Малая масса, портативность
  • Цепь защиты в соответствии со стандартом VDE 0104

Режимы работы генератора

Импульсный режим

Импульсный режим служит для определения мест повреждения кабелей, делится на подрежимы ручного и автоматического импульсного запуска. Селекторный переключатель режимов позволяет переключаться между позициями «Нулевое положение» (инициирование одиночного импульса), «Последовательность длинных импульсов» и «Последовательность коротких импульсов» даже во время работы и под напряжением. Ручной импульсный запуск предназначен для применения генератора импульсного напряжения при предварительной локации неисправностей кабелей, например, при совместном использовании с блоком связи SA 32 (опция) и рефлектометром. Применяя метод вторичного импульса для обнаружения неисправностей с большим сопротивлением, можно оценить расстояние до места повреждения с помощью одного или нескольких импульсных запусков. Автоматическое инициирование импульсов используется для точного определения мест повреждения в кабелях. Генератор SSG 500 оборудован таймером, привязанным к промышленной частоте, который позволяет автоматически инициировать импульсы с частотами следования 10 имп./мин. и 20 имп./мин. Регуляризация импульсов применяется для лучшего различения между сигналами от места повреждения и помехами.

Режим постоянного тока

Генератор импульсного напряжения можно перевести в режим постоянного тока с помощью селекторного переключателя режимов. Определение мест повреждения — при работе в режиме постоянного тока с присоединёнными импульсными конденсаторами напряжение возрастает до тех пор, пока не произойдёт пробой кабеля в месте повреждения. Этот режим работы особенно рекомендуется для оценки напряжения пробоя, которое требуется при выборе оптимального диапазона для инициирования импульсов. При использовании генератора SSG 500 с блоком SA 32 и рефлектометром, режим постоянного тока может применяться для предварительной локации неисправностей кабелей. Испытания — в режиме постоянного тока также можно выполнять электрические испытания. Однако важно, чтобы конденсаторы в случае пробоя разряжались через место повреждения, и чтобы генератор импульсного напряжения переключался на режим прожига. Прибор самостоятельно защищает себя от перегрузок, автоматически отключаясь через определённое время с помощью выключателя защиты от перегрузки. В кратковременном режиме максимальный выходной ток в процессе прожига повреждения можно определить при помощи следующей таблицы.

Комплектация

Поставка включает в себя:

  • Генератор импульсных напряжений SSG 500 без принадлежностей
  • Соединительный кабель высокого напряжения.
  • Провод для подсоединения к сети
  • Шунтирующий штекер для втулки аварийного отключения
  • Заземляющий провод; 3 м.
  • Руководство по эксплуатации

Опции:

  • Стержень для разгрузки ES 45; 6 кВтс
  • Блок внешнего аварийного отключения с сигнальными лампами, кабель длиной 25 м.
  • Блок внешнего аварийного отключения с сигнальными лампами, кабель длиной 50 м.
