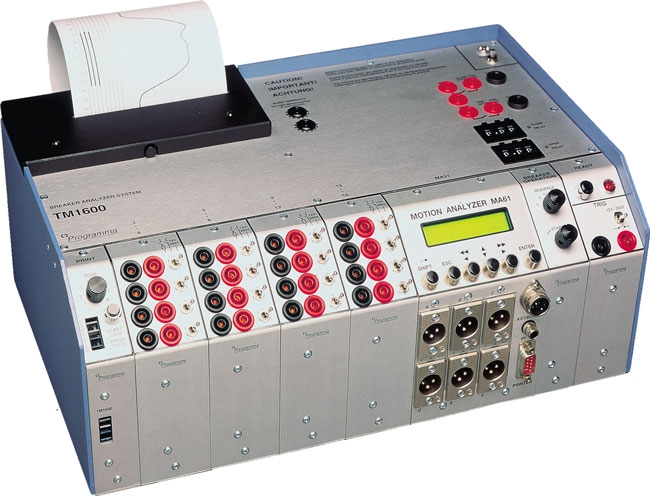

Система контроля выключателей Megger TM 1600
Артикул: 21421
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев
Megger TM 1600
описание в pdf

Система контроля выключателей ТМ1600 измеряет временной цикл выключателя. Каналы времени прибора записывают время включения и отключения главных контактов, а также контактов с предвключенными резисторами и другие вспомогательные контакты.

Каналы времени независимы, поэтому, можно измерять временные характеристики контактов, последовательно соединенные камеры выключателя, не разъединяя их. Прибор ТМ1600 обеспечивает до 24 каналов. Если требуется большее число каналов, могут использоваться один или несколько дополнительных блоков ТМ1600, обеспечивающих синхронизированные измерения. Имеется возможность выбора между различными последовательностями управляющих импульсов. Устанавливается время задержки между импульсами. Блок может быть оснащен функцией длительного контроля, при которой ТМ1600 запускается, как только изменяется состояние одного из каналов или распознается подача напряжения на независимый вход импульсов запуска.

Вставляемый в ТМ1600 модуль МА61 может снимать до 6 аналоговых сигналов: ход контактов, скорость, токи, напряжение, вжим, перелет и т.д. Возможно измерение, анализ динамического сопротивления контактов и вибрации. Встроенный в ТМ1600 принтер распечатывает результаты в виде таблиц и графиков через несколько секунд. Возможно подключение внешнего принтера формата А4. Для более детального анализа можно увеличить тот или другой участок кривой. ТМ1600 имеет 10 ячеек памяти, в каждую, для последующих сравнений, возможно занести установки и результаты теста. Также ТМ1600 имеет порт для связи с компьютером, программное обеспечение САВА позволяет тестировать выключатели более быстро и надежно.

Максимальная конфигурация: 24 временных канала (6 временных модулей по 4 канала) или 16 временных каналов и 6 аналоговых входов (4 временных модуля и один модуль МА61)

Технические характеристики Megger TM 1600

Технические характеристики ТМ 1600 :

Временные:
Диапазон: от 0 до 6,5 сек.(от 200 мсек. с САВА)
Точность: 0,1 милисек.
Погрешность: 0,01%
Операции с выключателем:
Циклы: ВКЛ, ОТКЛ, ВКЛ-ОТКЛ, ОТКЛ-ВКЛ, ОТКЛ-ВКЛ-ОТКЛ
Максим. ток катушки: 50 А
Максим. напряжение: 250 В
Разница времени между началом теста и включением таймера: менее 0,1 милисек
Интервал измерений: 10 милисек
Принтер: Встроенный
Разрешение: 150 dpi
Размер бумаги: 114 мм
Возможность подключения внешнего (А4)
Напряжение питания:
Переменное напряжение: 95 - 265 В
Встроенный аккумулятор
Полная зарядка: 10 часов
Для восстановления работоспособности при разрядке, необходимо: менее 1 часа
Модуль для снятия временных характеристик:
Тестирование основных контактов: 0 – 250 Ом,
напряжение 25 В, максим. ток 150 мА
Тестирование контактов с предвключенными резисторами: 0,25 – 3 кОм, напряжение 50 В, максим. ток 30 мА
