Baur

BAUR PHG 70 TD/PD

Многофункциональная система диагностики и испытаний кабелей PHG TD/PD, специально разработанная для применения в кабельных сетях среднего напряжения до 35 кВ. PHG TD/PD – единственная в мире система, позволяющая проводить комплексную диагностику качества кабелей и их старения

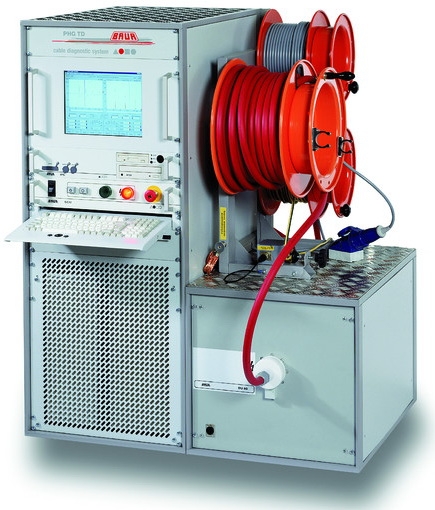

Система испытаний и диагностики кабелей на сверхнизких частотах BAUR PHG 70 TD/PD

  • BAUR PHG 70 TD/PD
  • Поставляется в минимальные сроки
  • 18
    Гарантия на BAUR PHG 70 TD/PD: 18 месяцев

Многофункциональная система диагностики и испытаний кабелей PHG TD/PD специально разработана для применения в кабельных сетях среднего напряжения до 35 кВ. PHG TD/PD – единственная в мире система, позволяющая проводить комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние кабельной линии, а с другой – выявить участки, склонные к повреждению.

  • PHG – система тестирования
  • TD – измерение тангенса угла потерь
  • PD – измерение уровня частичных разрядов с локализацией источника​

​PHD – Наращиваемая система тестирования и диагностики кабелей на очень низких частотах

Многофункциональная система диагностики и тестирования кабелей PHG TD/PD специально разработана для применения в сетях среднего напряжения. PHG TD/PD – единственная система, позволяющая проводить комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения.

Расширение возможностей системы до PHG TD/PD
Система тестирования состоит из блоков управления и питания, устройства разряда, контроллера защиты и соединительного кабеля длиной 25 м. Возможности системы могут быть расширены в любое время путем введения измерений тангенса угла потерь и уровня частичных разрядов с их локализацией. При этом блок управления заменяется на РС.

Измерение тангенса угла потерь (тангенс дельта).
Измерение тангенса дельта на очень низких частотах – наиболее надежный диагностический метод определения общего состояния участка кабеля.

Измерение уровня частичных разрядов.
Использование метода измерения частичных разрядов позволяет локализовать их источник.

Тестирование кабелей на очень низких частотах

Тестирование кабелей среднего напряжения с пластиковой изоляцией, используя синусоидальное напряжение частотой 0,1 Гц, нашло очень широкое применение в последние несколько лет, и в значительной степени заменяет малоинформативные и разрушающие испытания на постоянном токе (VDE 0276 и HD 620 S1) PHG (Programmable High voltage Generator) – источник синусоидального напряжения последнего поколения.

Система PHG полностью удовлетворяет всем требованиям безопасности, робастности, простоты использования, автоматизации и универсальности применения, а именно:

  • Испытание кабелей
  • Испытание оболочек кабелей
  • Тестирование генераторов
  • Тестирование трансформаторов
  • Тестирование коммутирующих устройств

В отличие от других типов тестирующего напряжения, синусоидальное напряжение является определенным, симметричным, непрерывным и независимым от тестируемого образца. Испытательное напряжение с частотой 0,1 Гц также применимо для тестирования большого количества кабелей с изоляцией из пропитанной бумаги. Для сложных сетей в качестве оптимальной системы тестирования может быть использован мощный генератор PHG 80. Для испытаний на постоянном токе, например, множества кабелей с изоляцией из пропитанной бумаги PHG 80 обеспечивает стабилизированное выходное напряжение от 1 до 80 кВ. Используя самообучающее меню, могут быть заданы и сохранены в памяти конкретные процедуры испытаний. Во время испытаний автоматически детектируется высоковольтный пробой, и происходит отключение или программно инициализируется процедура прожига повреждения. Тестовый генератор PHG имеет удобный программный интерфейс с ясными пояснениями. Текст меню может быть отображен на различных языках, например, немецком, английском, французском и испанском. После запуска тест выполняется автоматически в соответствии с выбранной последовательностью испытаний.

Диагностика кабелей на очень низких частотах с измерением тангенса угла потерь – PHG TD

Диагностика, используя измерение тангенса угла потерь при синусоидальном напряжении с частотой 0,1 Гц, позволяет получать дифференцированную информацию о старении кабелей с полиэтиленовой изоляцией. Различие делается между новыми, слегка и значительно поврежденными водой кабелями. Таким способом может быть установлена необходимость замены кабеля.

Объединение программируемого тестового генератора PHG 70 или PHG 80 с системой измерения тангенса угла потерь фирмы Baur образует систему тестирования и диагностики кабелей PHG TD. Эта система работает, используя РС контроллер. В меню измерений тангенса угла потерь последовательность процедур диагностики может быть задана программным путем. Значения тангенса потерь измеряются при различных уровнях напряжения, а затем производится их анализ. Все наиболее важные параметры кабеля могут быть сохранены в памяти таким образом, что постепенно формируется база данных, которая позволяет анализировать результаты испытаний на базе истории кабельной сети. В главном меню режима измерения тангенса угла потерь все данные сводятся воедино. Дополнительно к информации о реальном напряжении отображаются: фаза при диагностике, действительные значения измеряемых величин тока и напряжения, действительная величина тангенса угла потерь и его среднее значение. В качестве дополнительной информации определяются и отображаются флуктуации измеряемых величин. Основой этого определения является среднее квадратическое отклонение величин при определенном уровне напряжения. Ток утечки отображается в ?А для проверки диапазона изменения паразитных токов (т.е. над поверхностью кабельных вводов), которые исключаются из результатов измерения тангенса угла потерь.

Система PHG TD имеет несколько вариантов. Дополнительно к версии для установки в автофургон, также имеется автономный вариант системы, установленный на паллет европейского стандарта. Фирма Baur также предоставляет различные провода и адаптеры для присоеди-нения системы к подстанциям, как открытого типа, так и к компактным конструкциям.

Измерение уровня частичных разрядов на очень низких частотах и их локализация – PHG TD/PD

Система измерения уровня частичных разрядов может быть встроена в систему PHG TD, образуя, таким образом, систему тестирования и диагностики PHG TD/PD. Все наиболее важные параметры кабеля могут быть сохранены в памяти таким образом, что постепенно формируется база данных, которая позволяет анализировать результаты испытаний на базе истории кабельной системы.

Диагностика кабелей с полиэтиленовой  и бумажной изоляцией

Тестирование на очень низких частотах и диагностика старения кабелей путем измерения тангенса является основой оценки качества кабелей. Измерение частичных разрядов с локализаций их источника позволяет заполнить пробел в диагностике изоляции PILC кабелей и обеспечивает достоверную оценку качества пластиковых кабелей. На базе тестирования "проходит / не проходит" может быть сделано заключение о реальном изменении электрической прочности наиболее слабого места в кабельной системе. Это выполняется после укладки, после ремонта или при обслуживании старых кабелей для обеспечения безопасности эксплуатации кабелей. Диагностика с измерением тангенса угла потерь на низких частотах предоставляет информацию об общем старении пластиковых кабелей. Метод измерения частичных разрядов обеспечивает получение надежной информации об ошибках монтажа или изменениях электрических свойств пластиковых кабелей, которые еще не приводят к пробою. Можно ожидать, что на результаты измерения тангенса угла потерь возможно влияет интенсивность частичных разрядов (например, в соединениях). Используя метод частичных разрядов, возможно непосредственное определение месторасположения частичных разрядов на участках кабелей, в местах соединений и концах кабелей. Метод оценки уровня частичных разрядов также может быть использован для диагностики изоляции других типов кабелей.

Инструкции и брошюры для BAUR PHG 70 TD/PD

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «BAUR PHG 70 TD/PD». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Выходное напряжение PHG 70 PHG 80
СНЧ truesinus® 0–38 кВдейств.
1,4 – 53,7 кВ пиковое
0–57 кВ действ.
1,4 – 80,6 кВ пиковое
Прямоугольное напряжение СНЧ 0–57 кВ 0–80 кВ
Диапазон частот 0,01–1 Гц 0,01–1 Гц
Постоянное напряжение от 0 до ±70 кВ от 0 до ±80 кВ
Макс. емкостная нагрузка до 20 мкФ до 20 мкФ
    1,2 мкФ при 0,1 Гц с 57 кВ действ.
  3 мкФ при 0,1 Гц с 38 кВ действ. 3 мкФ при 0,1 Гц с 38 кВ действ.
  4 мкФ при 0,1 Гц с 30 кВ действ. 4 мкФ при 0,1 Гц с 30 кВ действ.
  0,1 кВ 0,1 кВ
  1% 1%
Выходной ток
Выходной ток 10 мА при 70 кВ пост. тока 1,8 мА при 80 кВ пост. тока
  60 мА при 50 кВ пост. тока 60 мА при 50 кВ пост. тока
  90 мА при 20 кВ пост. тока 90 мА при 20 кВ пост. тока
Макс. ток прожига 120 мА 120 мА
Разрешение 10 мкА 10 мкА
Точность 1% 1%
Измерение коэффициента диэлектрических потерь
СНЧ truesinus® 0–38 кВдейств. 0–57 кВдейств.
Диапазон нагрузок ≥ 10 нФ
Опция: 500 пФ
Диапазон измерений 0,1 x 10-3–1 000 x 10-3
Точность 1 x 10-4
Разрешение 1 x 10-6
( среднее значение коэффициента диэ лектрических потерь)
Регистрация и компенсация токов утечки автоматически, с помощью устройства VSE-Box
Измерение частичных разрядов
СНЧ truesinus® 0–38 кВдейств. 0–57 кВдейств.
Теоретический диапазон измерения 10–12 800 м (при v/2 = 80 м/ мкс)
Скорость распространения (v/2), регулируется 50–120 м/мкс
Частота дискретизации 100 Мсэмплов/с (10 нс)
Диапазон измерения ЧР 5 пКл – 100 нКл
Точность прибл. 1% длины кабеля
Разрешение 0,1 пКл / 0,1 м
Общие данные
Монитор TFT-монитор, 15,1"
Языки пользовательского интерфейса Английский, арабский, китайский (Китай), китайский (Тайвань), датский, немецкий, финский, французский, греческий, итальянский, орейский, малайский, голландский, норвежский, польский, португальский, румынский, русский, сербский, шведский, испанский, чешский
Питание 200–260 В, 50/60 Гц
Опция 100–140 В, 50/60 Гц
(с автотрансформатором)
Макс. потребляемая мощность 3 500 ВА
Температура окружающей среды (высоковольтный генератор) от -20 до +55 °C*
Температура хранения (высоковольтный генератор) от -30 до +70 °C
Относительная влажность воздуха > 90%, без отвода конденсата
Габариты (Ш x В x Г) (высоковольтный генератор) прибл. 483 x 623 x 775 мм
Вес
Высоковольтный генератор прибл. 160 кг
Общий от 250 кг (в зависимости от комплектации)
Безопасность и ЭМС Соответствует директиве ЕС (знак "СЕ") по низковольтному оборудованию (2014/35/ ЕС) и директиве по электромагнитной совместимости (2014/30/ЕС), а также стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее

Файлы для BAUR PHG 70 TD/PD

Объем поставки

Система испытаний и диагностики PHG 70 TD, PHG 80 TD

Система испытаний и диагностики PHG 70 TD PD, PHG 80 TD PD

  • Высоковольтный генератор BAUR PHG 70 или PHG 80

  • Высоковольтный генератор BAUR PHG 70 или PHG 80

  • Единица измерения коэффициента диэлектрических потерь

  • Единица измерения коэффициента диэлектрических потерь

  • Промышленный компьютер без монитора

  • Детектор ЧР

  • TFT-монитор, 15,1"

  • Промышленный компьютер без монитора

  • Системное программное обеспечение BAUR на USB-накопителе

  • TFT-монитор, 15,1"

  • Компьютерная клавиатура с трекболом, 19-дюймовый выдвижной ящик

  • Системное программное обеспечение BAUR на USB накопителе

  • Компьютерная клавиатура с трекболом, 19-дюймовый выдвижной ящик

  • Блок управления с устройством безопасности SCU

  • Разрядное устройство DU 80

  • Блок управления с устройством безопасности SCU

  • Стойка кабельных барабанов KTG M3 с высоковольтным соеди- нительным кабелем, сетевым кабелем и кабелем заземления, каждый по 25 м

  • Разрядное устройство DU 80

  • Стойка кабельных барабанов KTG M3 с высоковольтным соеди- нительным кабелем, сетевым кабелем и кабелем заземления, каждый по 25 м

  • Комплект для подключения, включая G-образный зажим и проти- вокоронную защиту

  • Комплект для подключения, включая G-образный зажим и проти- вокоронную защиту

  • Комплект для подключения VSE-устройства (VSE-Box) для измере- ния коэффициента диэлектрических потерь

  • Комплект для подключения VSE-устройства (VSE-Box) для измере- ния коэффициента диэлектрических потерь

  • Заземляющий стержень GR 80

  • 19-дюймовая стойка для PHG 70 TD/PHG 80 TD и DU 80

  • Заземляющий стержень GR 80

  • Руководство по эксплуатации

  • 19-дюймовая стойка для PHG 70 TD PD/PHG 80 TD PD и DU 80

  • Руководство по эксплуатации

Опции

Опции

  • Расширение диапазона измерения коэффициента диэлектрических потерь для нагрузок ≥ 500 пФ

  • Расширение диапазона измерения коэффициента диэлектрических потерь для нагрузок ≥ 500 пФ

  • Внешний блок аварийного выключения с сигнальными лампами, включая соединительный кабель, 25 м

  • Внешний блок аварийного выключения с сигнальными лампами, включая соединительный кабель, 50 м

  • Разрешение ЧР по фазе

  • Внешний блок аварийного выключения с сигнальными лампами, включая соединительный кабель, 25 м

  • Внешний блок аварийного выключения с сигнальными лампами, включая соединительный кабель, 50 м

  • Разрядный и заземляющий стержень GDR 80-500

  • Соединительный кабель, 50 м, для стойки кабельных барабанов KTG M3

  • Разрядный и заземляющий стержень GDR 80-500

  • Соединительный кабель, 50 м, для стойки кабельных барабанов KTG M3

  • Внешний автотрансформатор 110/230 В, 3 кВА
