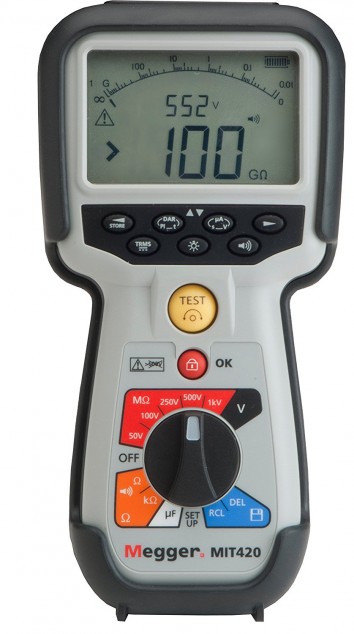

Прибор для измерения параметров изоляции и контроля цепи
Серия MIT420/2 - тестеры изоляции и металлосвязи, предназначены для электрических и промышленных испытаний. Применяются в электрических установках, при испытании кабелей, двигателей, в автомобилестроении, обследовании проводки в зданиях, авиационного оборудования, при техническом обслуживании и т.д. Прибор тестирует изоляцию токами: 50В, 100В, 250В, 500В и 1000В, результаты тестирования сохраняются для последующего анализа, напряжение по выбору с дискретностью 1 В. Прибор позволяет прозванивать цепи, тестировать проводимость на 200 мА или 20 мА до 0,01, измерение напряжения TRMS & DC. MIT420 умеет рассчитывает коэффициент поляризации (PI) и показатель остаточной поляризации (DAR). Защита от пыли/влаги IP54. Измеритель емкостного сопротивления и увеличенный диапазон измерения сопротивления изоляции, делают прибор еще более подходящим для применения во многих областях.
Особенности
- Предназначен для электрических и промышленных испытаний
- Тестирование изоляции до 1000 В и 200 ГОм
- Cстабилизированное напряжение тестирования изоляции (Новинка)
- Быстрое тестирование металлосвязи от 0,01 Ω до 1 Мом на одном диапазоне (Новинка)
- Регулируемое тестовое напряжение изоляции от 10 В до 1000 В (Новинка)
- Измерение переменного и постоянного напряжения 600 V TRMS
- Сохранения результатов испытаний и Bluetooth® загрузка
- Обнаружение напряжения и защита от короткого замыкания
- Возможность питания от аккумуляторов тока и зарядка от автомобиля или сети (Новинка)
- CAT IV 600 V & IP54
Области применения
- Производственные испытания;
- Измерения в зданиях;
- Железная дорога и другие виды транспорта;
- Испытания двигателей;
- Испытания кабеля / контроль качества;
- Обслуживание уличного освещения;
- Наземные испытания и обслуживание в авиации;
- Военная промышленность.
Увеличена точность, добавлен переменный диапазон измерений
Точность отображения напряжение тестирование изоляции была повышена с обратной связью контролируемых испытательных напряжений для ограничения превышения напряжения до 2%, а не на 10-20%, как это реализовано в других приборах.
Добавлен переменный диапазон, чтобы позволить использовать любое промежуточное напряжение тестирования от 10 В до 1000 В с шагом 1 В, где требуется применение специального тестового напряжения которого нет в стандартных диапазонах.
Тестирование металлосвязи теперь значительно быстрее, и один автодиапазон от 0,01 Ω до 1,0 МОм функция заменяет "Ом" и "KOhms" диапазоны. Ток испытаний может быть выбран 200 мА и 20 мА. Новые приборы заменяют старую серию MIT400, имеют переработанный корпус, новая более устойчивая подставка, 6-элементный батарейный отсек, предохранители перенесены под отдельную крышку.
Корпуса переработаны для усиления защиты и достижения степени защиты IP54 от атмосферных воздействий.
ТЕСТИРОВАНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ:
Стабилизированное испытательное напряжение изоляции теперь с точностью до + 2% -0%. Это сопоставимо с промышленным стандартом + 20%, обеспечивает более точное тестирование без риска перенапряжения схем или компонентов. Выходное напряжение поддерживается в пределах точности от 0 и 2% во всем диапазоне испытательных напряжений. Там, где требуется нестандартное испытательное напряжение, переменный диапазон позволяет выбор напряжение от 10 В до 1000 В. Испытательное напряжение в переменном диапазоне контролируется так же.
Измерители параметров изоляции MIT420 предназначены для
- измерения сопротивления изоляции;
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного тока (тока утечки);
- измерения электрического сопротивления;
- измерения электрической емкости;
- измерения тока утечки;
- вычисления индекса поляризации (PI);
- вычисления коэффициента диэлектрической абсорбции (DAR);
- измерения частоты.
Технические характеристики Тестер изоляции Megger MIT420/2
Технические характеристики MIT420/2
Параметры |
Характеристики |
Номинальное рабочее напряжение |
50, 100, 250, 500 и 1000 В |
Измерение сопротивления изоляции |
200 ГОм |
Аналоговый диапазон |
1 ГОм, полная шкала |
Короткое замыкание ток |
2 мА + 0% -50% |
Напряжение на зажимах |
-0% + 20%±1 В |
Испытательный ток под напряжением |
1 мА с минимальным пропускным значением сопротивления изоляции, 2 мА максимум |
Ток утечки |
10% ±3 знака |
Коэффициент поляризации |
соотношение при 10 мин / 1 мин |
Соотношение остаточной поляризации |
60 / 30 сек |
Тест проводимости / металлосвязь |
от 0,01 Ом до 99,9 Ом (от 0 до 100 Ом на аналоговой дуге) |
Обнуление сопротивления выводов |
до 9 Ом |
Звуковой сигнал |
задаваемые значения 1 Ом, 2 Ом, 5 Ом, 10 Ом, 20 Ом |
Измерение сопротивления |
от 0,01 кОм до 1000 кОм (от 0 до 1 МОм на аналоговой шкале) |
Стандартный вольтметр |
производит измерения при напряжении >25 В AC/DC в любом диапазоне, кроме режима OFF (выключено) |
Рабочие частоты |
40 — 450 Гц (40 Гц — 99,9 Гц) |
Источник питания |
подходят щелочные NiMH аккумуляторы 5 х 1,5 В пальчикового типа IEC LR6 (AA, MN1500, HP7, AM3, R6HP) |
Срок службы аккумуляторов |
2200 тестов |
Внутренняя память |
>1000 результатов измерений |
Измерение емкости |
от 100пФ до 10 мкФ (±5.0% ±2 знака) |
Габаритные размеры: |
|
прибор |
220 x 92 x 50 мм |
прибор + кейс |
456 х 178 х 89 мм |
Масса: |
|
прибор |
590 г, 775 г с чехлом |
прибор + кейс |
1,75 кг |
Безопасность |
прибор соответствует стандарту EN61010-1 (1995) для 600 В с изоляцией фазы относительно земли. |
Рабочая температура |
от -10 до +55 оС |
Защита от пыли и влаги |
пыле- влагозащищенность согласно IP54 |
Комплектация
- Тестер изоляции MIT420/2
- Черный кабель 1,25 м с наконечником
- Красный кабель 1,25 м с наконечником
- Красный зажим типа «крокодил»
- Черный зажим типа «крокодил»
- Резиновый чехол
- Сменный электрод
- Информация для пользователя на CD
- Руководство по эксплуатации
- Гарантийный талон «Пергам»
