Megger Delta 4000

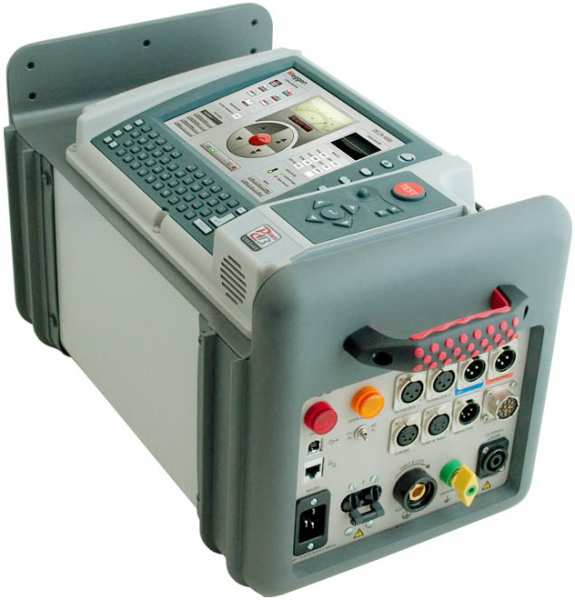

Испытательная установка Megger Delta 4000
Артикул: 21458
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Megger Delta 4000
описание в pdf

Установка для испытания электрической изоляции вв оборудования

Системы серии DELTA4000 – полностью автоматические 12-ти кВ испытательные установки для контроля коэффициента диэлектрических потерь (tg), предназначенные для оценки состояния электрической изоляции в высоковольтной аппаратуре, например, трансформаторах, проходных изоляторах, автоматических выключателях, кабелях, молниеотводах и вращающихся электромашинах. Дополнительно испытательные установки DELTA4000 могут быть использованы для измерения тока возбуждения обмоток трансформаторов, а также для автоматического испытания объектов, tg которых зависит от напряжения вблизи рабочей точки (tip-up tests), и контроля коэффициента трансформации по высокому напряжению (дополнительно поставляется TTR конденсатор).

Эти испытательные установки предназначены для обеспечения комплексной диагностики изоляции на переменном токе. Конструкция высокой мощности с регулируемой частотой позволяет генерировать свой собственный тестовый сигнал, независимый от качества частоты сети, а аппаратное обеспечение реализует новейшие технологии в области цифровой фильтрации сигнала отклика. В результате этого, установки серии DELTA4000 обеспечивают получение надежных результатов и стабильных показаний в кротчайшее время с высокой точностью, даже на подстанциях с высоким уровнем помех. Системы DELTA4000 работают с программным обеспечением (ПО) PowerDB при автоматическом тестировании и составлении отчетов или ПО Delta Control при ручном тестировании в реальном масштабе времени. Измеряемые величины включают в себя напряжение, ток, мощность (потери), коэффициент диэлектрических потерь и емкость. Результаты испытаний автоматически сохраняются в компьютере, а также могут быть перегружены непосредственно в запоминающее устройство с USB-интерфейсом или выведены на принтер. Установка DELTA4110 должна использоваться с внешним компьютером (не включен в поставку), а установка DELTA4310 – со встроенным компьютером.

  • Простота использования в автоматическом и ручном режимах работы
  • Точные и воспроизводимые результаты измерений с высоким уровнем подавления шума для большинства экстремальных условий
  • Легкая, прочная двухблочная конструкция с весом блоков 14 кг и 22 кг
  • Новая встроенная интеллектуальная технология коррек-ции температуры, исключающая необходимость использования таблиц для введения поправок на температуру (в стадии патентования)
  • Новый способ автоматического обнаружения зависимости свойств изоляции от напряжения (в стадии патентования)
  • Выполнение тестирования коэффициента диэлектрических потер изоляции (Doble тесты), а также импорт и экспорт данных из программы DTA в ПО PowerDB
  • Специализированная команда инженерной поддержки, доступная в течение 24 часов 7 дней в неделю
  • Дополнительный пакет приоритетных услуг, включающий в себя расширенную гарантию, ежегодное обучение и предоставление "подменного" оборудования на время ремонта основного

Применение DELTA4000

  • Силовые трансформаторы
  • Распределительные трансформаторы
  • Измерительные трансформаторы
  • Вращающиеся электромашины
  • Масляная изоляция
  • Проходные изоляторы
  • Кабели
  • Конденсаторы
  • Автоматические выключатели
  • Молниеотводы

Отзывы Megger Delta 4000

Пока нет отзывов.

Обсуждение Megger Delta 4000

Подскажите, каким образом реализуется прямая и перевернутая схемы при измерении тангенса угла потерь на трансформаторе? В руководстве об этом ничего не нашли...
Пергам    27.04.2015
ответить
Иван Игнашин
Выполнение перевернутой схемы отдельно не требуется, так как измерительные каналы прибора включают, в том числе, и Измерительную Землю. Роль оператора при обследованиях на двух-трех обмоточных трансформаторах сводится к подключению трёх измерительных каналов (Красный, Синий, Земля), и одного канала Высокого напряжения. Затем, в соответствии с подсказками прибора, оператор изменяет подключения каналов к трансформатору. Общее количество переподключений, и время, затрачиваемое на измерения, получается в разы меньше, чем при использовании традиционных мостов переменного тока.
Иван Игнашин, Пергам    27.04.2015
ответить
на одной из наших подстанций уровень помех настолько высок, что результаты замеров тангенса носят почти случайный характер. Посоветовали вашу Дельту. Подскажите, чем она лучше?
Пергам    02.04.2015
ответить
Иван Игнашин
Действительно, борьба с помехами в данном приборе реализована на высшем уровне. Это достигнуто за счет применения множества интересных решений, включая работу на частотах, отличных от частот сети (например, 47, или 52Гц, что позволяет уйти от электромагнитных помех «в воздухе»), и генерацию своей собственной, чистой синусоиды, которая не зависит от помех в сети ПС (Delta выпрямляет питающее напряжение, фильтрует его, и генерирует сигнал высокой точности). DELTA4000 – один из самых помехозащищенных приборов для измерения TanDelta в мире. Прибор есть в Московском Офисе Пергам – мы будем рады продемонстрировать его у вас на подстанции! Если у Вас есть заинтересованность, - свяжитесь с нашим отделом продаж.
Иван Игнашин, Пергам    03.04.2015
