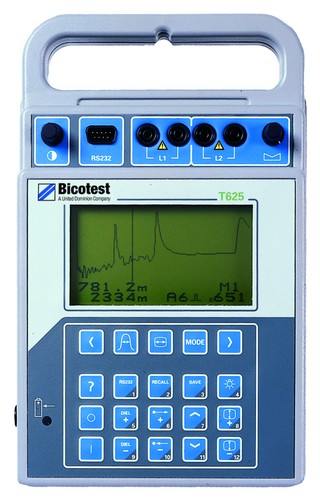

Рефлектометр Bicotest T625

Портативный рефлектометр для всех типов кабелей Bicotest T625
Артикул: 21713
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев
Рефлектометр Bicotest T625
описание в pdf

Рефлектометр Т625 – тестер кабелей с диапазоном измерения от 0 до 20 км. По своим техническим характеристикам он превосходит все известные рефлектометры. Прибор применим для любых типов металлических кабелей, включая силовые кабели под напряжением 600 В постоянного тока или переменного тока частотой 50/60 Гц с блокирующим фильтром T600.

Поиск неисправностей кабелей на очень больших и коротких расстояниях осуществляется выходным сигналом 20 В с автоматической настройкой длительности импульса в выбранном диапазоне.

В режиме поиска на коротких расстояниях точность определения положения дефекта составляет 0,5 м.

  • Очень большой динамический диапазон, позволяющий четко идентифицировать неисправности даже на верхнем пределе (20 км) рабочего диапазона.
  • Большой ЖКД, обеспечивающий ясное, без отражений отображение формы сигнала.
  • Восемь режимов тестирования, позволяющие выполнять быстрый поиск неисправностей при тестировании одной пары или сравнении двух пар проводников, а также при сравнении сигналов одной пары с любым сигналом из двенадцати сохраненных в памяти или оценке перекрестных помех между двумя парами проводников.
  • Результаты измерений могут отображаться в единицах длины – метрах или футах, либо единицах времени. Диэлектрик может быть определен, используя скорость распространения, скорость в кабеле или половину этой величины (V/2). Встроенная библиотека кабелей помогает быстро и эффективно осуществлять выбор.
  • Быстрая конфигурация функций. Назначенные клавиши для наиболее часто используемых функций: Курсор, Диэлектрик, Диапазон, Положение формы волны, Амплитуда импульса и др.
  • Функция HELP обеспечивает необходимые пояснения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям.
  • Совместимость с РС с помощью программного обеспечения X6000 TRACE ability обеспечивает анализ, сохранение и повторную загрузку в рефлектометр форм волны для динамического сравнения непосредственно на объекте.
  • Аксессуары. Рефлектометр обеспечен необходимыми дополнительными принадлежностями и поставляется в пылевлагонепроницаемой наплечной сумке для переноски.

Технические характеристики Рефлектометр Bicotest T625

Технические характеристики

Диапазоны от 0-24 м до 0-20 км в 11 диапазонах с возможностью приближения (кроме низшего диапазона) (PVF 0.67)
Погрешность ± 0.24% диапазона 20 км
Разрешение ± 0.1% диапазона 20 км
Скорость распространения PVF от 0.300 до 0.999
V от 90 до 300 м/мкс
V/2 от 45 до 150 м/мкс
Усиление 0-84 dB макс, выбор с шагом в 6dB. Максимальная чувствительность 4 мВ
Характеристики импульса Амплитуда Номинально 20 В на 100 Ом
Ширина от 24 нс до 2.25 мкс, зависит от выбранного диапазона
Выходное сопротивление 100 Ом
Контроль балланса от 0 до 220 Ом
Выходы Гнезда 2 пары 4 мм Banana
Защита 300 V rms, 0-60 Гц
Дисплей Тип LCD с высоким разрешением и подсветкой
Курсор Слошной вертикльный
Курсор маркера Вертикальный, точки
Режимы Реального времени Линия 1, Линия 2, Линия 1 и Линия 2 (двойной), Линия 1 минус Линия 2 (дифференциальный), X-Talk (для отслеживания переходных помех в телефонных линиях)
Память Вывод одной из 12 позиций памяти; Линия 1 и Память (суммарный), Линия 1 минус память(дифференциальный), только Память
Память 12 позиций хранения информации
Интерфейс RS 232C - подключение к принтеру или ПК
Питание Внутренние Никель-кадмиевые батареи - 12 часов работы.
(Автоматическое отключение через 5 минут бездействия).
Внешний AC адаптор, 120 В или 230 В
Внешний DC блок питания, 12 В до 20 V работа; 15 V до 20 V - зарядка
Окр. Среда Рабочая температура от -50C до +500C
Температура хранения от -200C до +650C
Влажность 93% при +400C
Водонепроницаемость IP54
Безопасность IEC 1010
Размеры (мм) 75 x 183 x 300 мм с ручкой
Вес (кг) 2.9 кг с батареей
Комплект поставки Сумка для переноски, 8 перезаряжаемых NiCad батарей, 2 x 2 м тестовые контакты, AC Адаптор, DC блок питания,Руководство.
Информация для заказа T625 Option A 230 В ± 10%, UK Plug
T625 Option B 120В±10%, USA Plug
T625 Option C 230 В ± 10%, Euro Plug
Дополнительные аксессуары X600 TRACEability IBM-Windows совместимое ПО для ПК, inc
3.5” диск, руководство и кабель
T600FS AC фильтр для использования на проводах переменного тока под напряжением
T600FD Двойной AC фильтр для использования на проводах переменного тока под напряжением
Нарантия 1 год (с возможностью продления до 2 лет)
