Bicotest

Рефлектометр Bicotest LEXXI T810

Ручной локатор для поиска неисправностей кабелей
Артикул: 21715
Снят с производства
Рекомендуемая замена
Гарантия производителя:
12 месяцев

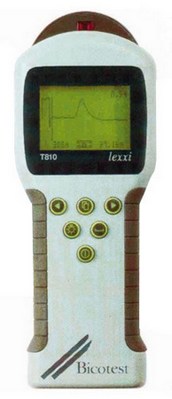

Bicotest LEXXI™ T810
описание в pdf

Локаторы неисправностей кабелей

Ручной локатор неисправностей кабелей Lexxi это времяимпульсный рефлектометр (Time Domain Reflectometry - TDR). Принцип работы заключается в следующем. Электрические импульсы подаются в кабель, часть энергии импульсов будет отражаться от различного рода нарушений однородности кабеля или его повреждений и возвращаться назад в прибор. Нарушение однородности кабеля обычно имеет место в точках соединения кабелей, при изменении типа кабеля или на дальнем конце тестируемого кабеля, в то время, как типичные повреждения кабеля представляют собой короткие замыкания, обрывы цепи или места соединений с высоким сопротивлением. Эти импульсы распространяются с определенной скоростью, которая зависит от вида изоляции между двумя проводниками. Информация на экране дисплея локатора Lexxi отображается в форме следа, где отраженные сигналы показаны как отклонения от горизонтальной линии. Кроме того, с левой стороны экрана отображается вводимый в кабель импульс.

Где используется кабельный локатор?

Кабельный локатор Lexxi вы можете использовать для тестирования практически любого типа кабеля, состоящего из двух и более металлических элементов — одним из которых может быть металлическая оплетка или экран кабеля. Прибор поставляется с одной из четырех опций использования тестовых проводов для оптимизации процесса измерения в кабелях витая пара сопротивлением 100 Ом, в коаксиальных кабелях сопротивлением 75 Ом или 50 Ом, либо в силовых кабелях сопротивлением 25 Ом. Провод для тестирования силовых кабелей защищен предохранителем и имеет блокирующий фильтр, позволяющий работать с кабелями, находящимися под напряжением до 600 В (эффективное значение или пик напряжения постоянного тока). Прибор имеет максимальный диапазон измерения 3000 метров.

Локатор Lexxi имеет прочную и надежную конструкцию, водонепроницаемое исполнение и широкий диапазон рабочих температур, позволяющий его эксплуатировать практически в любых погодных условиях.

  • Lexxi™ T810 представляет последнее поколение ручных локаторов для поиска неисправностей кабелей и обеспечивает за счет использования новейших технологий значительное сокращение затрат времени на локацию и исключительно высокие эксплуатационные характеристики.
  • Lexxi™ T810 является универсальным прибором, который может быть эффективно использован при локации как на небольших, так и значительных расстояниях любых типов металлических кабелей. Простое переключение режимов работы обеспечивает возможность локации сетей кабельного телевидения, телекоммуникационных и цифровых линий передачи информации, кабелей витая пара, а также коаксиальных кабелей с импедансом 75 и 50 Ом.
  • Применение новейших разработок (Патент № 2318465) обеспечивает универсальность и простоту использования этого прибора для тестирования кабелей.
  • Большой дисплей с подсветкой и функциональные клавиши позволяют работать с прибором при температуре -20°С и использовать его в самых различных условиях локации.
  • Точность локации неисправностей до 20 см на самом низком диапазоне.
  • Автоматическая компенсация ослабления сигнала в кабеле гарантирует простоту локации неисправностей на любых расстояниях при отсутствии необходимости в балансе импедансов и регулировании уровня усиления.
  • В зависимости от выбранного типа кабеля по умолчанию автоматически устанавливается скорость распространения импульсов, импеданс и параметры схемы компенсации ослабления сигнала в кабеле.

Отличительные характеристики

  • Простота использования с помощью одной руки
  • Универсальный ручной прибор для локации как на небольших, так и значительных расстояниях
  • Простое переключение режимов работы обеспечивает возможность локации различных типов кабелей, включая кабели переменного тока под напряжением при использовании провода с блокирующим фильтром
  • Компенсация ослабления сигнала в кабеле и узкий импульс, обеспечивающий возможность ясной и четкой трассировки по изображению на экране дисплея
  • Большой дисплей с высоким разрешением
  • Жидкокристаллический дисплей с возможностью эксплуатации при температуре -20°С
  • Удобные функциональные клавиши
  • Минимальная длительность импульсов 7 nсек
  • Традиционная надежность оборудования фирмы Bicotest
  • Гарантия два года

Опасно присоединять тестовые провода 50 Ом, 75 Ом и витая пара (используемые как стандартные или в качестве дополнительных принадлежностей) к кабелям, находящимся под опасным напряжением. Опасный уровень напряжения определен как напряжение выше 30 В (эффективное значение) (42,4 пиковое) переменного тока или 60 В по-стоянного тока. При этом, однако, допустимо присоединение проводов витая пара к телекоммуникационным сетям, имеющим соответствующие таким системам уровни напряжения.

Кабели, находящиеся под напряжением, представляют опасность из-за возможности удара током или возникновения электрической дуги (вызываемой коротким замыканием в цепи), которые в свою очередь могут привести к ожогам или воспламенению. Защищенные предохранителем тестовые провода с блокирующим фильтром используются для защиты от электрического удара или электрической дуги, когда выполняется тестирование кабелей под напряжением до 600 В (эффективное значение) переменного тока 50/60 Гц или 600 В постоянного тока; категория установки III (Installation Category III) с максимальной ожидаемой величиной тока неисправности системы 46 кА. Необходимые подключения к кабелям под напряжением должны выполняться только квалифицированным персоналом, имеющим соответствующий сертификат.

Тестовые провода должны подключаться вначале к локатору Lexxi, а только затем к тестируемому кабелю; и отключать их необходимо сначала от тестируемого кабеля, а потом - от локатора Lexxi. В зависимости от конкретной практической задачи, отрасли промышленности и расположения прибора может возникнуть необходимость в соблюдении дополнительных мер безопасности. Консультируйтесь, пожалуйста, в сервисном центре компании ПЕРГАМ.

Обслуживание

Этот прибор имеет ряд параметров и элементов (не батареи питания), которые не могут обслуживаться пользователем. В очень редких случаях появления неисправностей, пожалуйста, возвратите прибор в ближайший сервисный центр для замены. Для сохранения точности прибора рекомендуется его ежегодная калибровка и техническое обслуживание. Компания ПЕРГАМ имеет всё необходимое оборудование для выполнения технического обслуживания, если это потребуется.

Технические характеристики Bicotest LEXXI™ T810

Технические характеристики

Диапазоны локации (номинально): 10 м, 30 м, 100 м, 300 м, 1000 м, 3000 м при скорости распространения импульсов 0,67
Погрешность: ± 0,9% от диапазона
Разрешающая способность: ± 1% от диапазона
Скорость распространения: Изменяется в пределах от 0,2 до 0,99
Последнее из использованных чисел автоматически запоминается
Усиление: Автоматическое по вертикали
Параметры импульса:
Длительность: От 7 nсек до 2 mсек, выбирается в соответствии с диапазоном
Амплитуда: 5 В номинальная без нагрузки
Выходной импеданс: 25 Ω, 50 Ω, 75 Ω, 100 Ω; выбирается переключателем
Регулирования баланса: Не требуется
Выход:
Разъемы для подключения: 2 x 4 мм на высоте 19 мм
Защита: Прибор не выходит из строя при подаче на его вход напряжения 250 В (эффективное значение) переменного тока. Однако, по причине безопасности НЕ следует работать при этих условиях. Для обеспечения безопасного использования прибора при тестировании кабелей под напряжением ДОЛЖЕН применяться тестовый провод с предохранительным блокирующим фильтром.
Дисплей:
Тип: Жидкокристаллический с подсветкой, разрешение 128 x 64 пикселей
Курсор: Одна вертикальная линия
Режимы (реальное время): Трассировка отдельной линии
Выбор типа кабеля (установка скорости распространения, по умолчанию алгоритма усиления и величины импеданса)
Контрастность экрана с автоматической температурной компенсацией
Настройка скорости распространения
Питание: 6 алкалиновых АА батарей LR6
Рабочая температура: От -20°С до +55°С
Температура хранения: От -30°С до +70°С
Относительная влажность: 93% при +40°С
Защита от проникновения влаги: В соответствии с BS 2011, Part 2.1 R/IEC 68-2-18, Test Ra
Категория безопасности: В соответствии с требованиям директивы 73/23/EEC и правилами директивы 93/68/EEC; BS EN 41003: 1997
Соответствие соглашению ЕМС: ЕС директива 89/336/EEC и правила директивы 93/68/EEC
Размеры: 250 x 100 x 55 мм
Вес: 600 г (включая батареи, без проводов)
Обозначение при заказе: Выбирайте Т810/1 плюс провода в соответствии с конкретным применением
Т810/1: Локатор LEXXIä с пылевлагонепроницаемой наплечной сумкой с ремнем, 6 алкалиновых батарей АА и инструкция по эксплуатации; кабель
L810/1/PWR: Тестовый провод с предохранительным блокирующим фильтром для подключения к силовым кабелям под напряжением переменного тока. Максимальное напряжение 600 В (эффективное значение), 50/60 Гц
L810/1/50: Провод с импедансом 50 Ом для тестирования коаксиальных кабелей и силовых обесточенных кабелей
L810/1/75: Провод с импедансом 75 Ом для тестирования коаксиальных кабелей
L810/1/100: Провод с импедансом 75 Ом для тестирования кабелей витая пара
L810/1/BNC-F: Адаптер для подключения LEXXI™ к разъему BNC
Гарантия: 2 года

В комплект поставки входят

  • Lexxi T810 Локатор неисправностей кабелей
  • Сумка для переноски
  • Инструкция по эксплуатации
  • Зажим типа "крокодил" блокирующего фильтра - красный
  • Зажим типа "крокодил" блокирующего фильтра - черный

Отзывы Bicotest LEXXI™ T810

Пока нет отзывов.

Обсуждение Bicotest LEXXI™ T810

Здравствуйте. Где можно найти руководство по эксплуатации на русском языке.
Михаил    30.07.2016
ответить
Дмитрий Комиссаров
Инструкция по эксплуатации в печатном и электронном виде поставляется в комплекте с рефлектометром. Где вы покупали прибор?
Дмитрий Комиссаров, Пергам    30.07.2016
ответить
какова эффективность работы этой модели с кабелями внутри зданий?
Виктор Логинов    02.10.2015
ответить
Степан Бондарев
Эта модель за многие годы хорошо себя зарекомендовала, как прибор для поиска неисправностей кабельных линий теплых полов. Рефлектометр T810 способен обнаружить места повреждения и обрыва кабелей.
Степан Бондарев, Пергам    02.10.2015
