Baur

BAUR ATG 6000

Мощный прожиговый трансформатор ATG 6000 с масляным охлаждением способен функционировать при полной выходной мощности в пределах одного часа. Выходное напряжение устанавливается в 8 диапазонах, причём переключение диапазонов может осуществляться даже в процессе прожига.

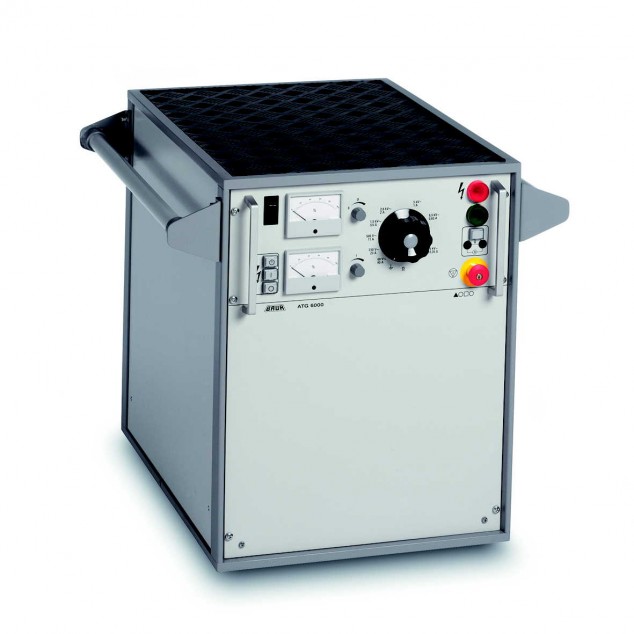

Прожиговый трансформатор BAUR ATG 6000

  • BAUR ATG 6000
  • Поставляется в минимальные сроки
  • 18
    Гарантия на BAUR ATG 6000: 18 месяцев

Трансформатор для проведений испытания способом прожига изоляции ATG 6000

Портативный прибор для изменения сопротивления дефекта

  • Надежный метод для преобразований повреждений кабеля со сложной локализацией
  • Возможность применения для труднодоступных кабелей
  • Прочная конструкция, обеспечивающая надежные функции
  • Раздельная подстройка тока и напряжения на каждой ступени прожига

Характеристики

  • Напряжение прожига до 15 кВ постоянного тока
  • Выходной ток до 90 Aдейст.
  • Максимальная потребляемая мощность 5 750 ВА
  • Оптимальная адаптация выходного напряжения по восьми ступеням
  • Диапазоны выходного напряжения с возможностью переключения даже при полной нагрузке
  • Автоматическое отключение при перегреве
  • Автоматическое аварийное оповещение при перегреве
  • Автоматическое разрядное устройство
  • Блокировка включения при высоком напряжении
  • Устройство безопасности по DIN EN 50191
  • Контактный разъем для подключения внешнего аварийного блока с аварийным выключением и сигнальными лампами
  • Возможность для подключения внешнего измерителя сопротивления
  • Доступен в виде автономного прибора или модуля, монтируемого в системы BAUR для поиска повреждений в кабельных сетях

Прожиговый трансформатор ATG 6000 служит для снижения импеданса в ме- сте повреждения кабеля в низко- и средневольтных сетях. Позволяет преобра- зовать высокоомные заплывающие повреждения кабеля, имеющие сложную локализацию, в низкоомные, которые впоследствии могут быть легко локали- зованы с помощью метода импульсной рефлектометрии. Защищенный от коротких замыканий трансформатор мощностью 5 750 ВА с повышенным рассеянием выдает максимальное напряжение 15 кВ (пост. ток) и полностью монтируется в 19-дюймовый корпус. Выходное напряжение изменяется по восьми ступеням, с возможности переключения под нагрузкой. Это дает возможность индивидуальной адаптации выходного напряжения в соответствии с конкретным повреждением кабеля. Дополнительно в каждой ступени ток и напряжение могут ограничиваться независимо друг от друга при помощи реостата. С помощью внешнего измерителя сопротивления, подключаемого к транс- форматору ATG 6000, можно измерить сопротивление в месте дефекта после прожига и оценить необходимость дополнительного прожига.

Прибор для проведения испытаний способом прожига изоляции ATG 6000 изготовлен в соответствии с современным состоянием техники и является безопасным для эксплуатации. Использование трансформатора ATG 6000. Трансформатор ATG 6000 должен использоваться в соответствии со своим назначением! Он предназначается для снижения числа отказов в установленных силовых кабелях путем локализации их повреждений, используя прожиг. При эксплуатации прибора для проведения испытания по способу прожига изоляции ATG 6000 всегда применимы местные правила техники безопасности и предотвращения несчастных случаев. В частности, этот прибор не должен подсоединяться к кабелям под напряжением.

Генерация выскокого напряжения

Посредством схемы регулирования фазового угла сетевое напряжение подводится к первичной обмотке высоковольтного трансформатора. Вторичная "сторона" этого высоковольтного трансформатора имеет высоковольтную обмотку с отводами. Выходы этой высоковольтной обмотки подаются непосредственно или через схему выпрямления на высоковольтный переключатель. В зависимости от его положения на высоковольтном выходе имеются различные макс. напряжения и токи, которые могут дополнительно ограничиваться.

Назначение трансформатора

Прибор для проведения испытаний методом прожига изоляции ATG 6000 принадлежит к приборам обнаружения дефектов в кабелях и используется для преобразования высокоимпедансных дефектов в кабеле в низкоимпедансные дефекты в кабеле путем «прожига» в постоянном дуговом разряде. С помощью приборов локализации дефектов в кабеле низкоимпедансные дефекты могут быть обнаружены проще, чем высокоимпедансные дефекты. Вследствие возможности пошагового изменения макс. выходного напряжения имеется возможность индивидуальной адаптации трансформатора ATG 6000 к конкретной ситуации поиска дефекта. Возможно увеличения тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта. Прибор ATG 6000 оборудован автоматическим разрядным устройством и имеет возможность заземления испытуемого объекта. Кроме того, в приборе ATG 6000 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.

Парралельная работа с устройством испытаний на постоянном токе

Для прожига изоляции в местах дефектов кабеля, для чего может потребоваться напряжение свыше 15 кВ, предусмотрена возможность параллельной работы прибора ATG 6000 и прибора испытаний высоким напряжением постоянного тока (прибор PGK) до 70 кВ. Для развязки по напряжению используется защитный высоковольтный выпрямитель GL 70. Так прибор испытаний высоким напряжением постоянного тока поджигает дуговой разряд в месте дефекта, а прибор для проведения испытания способом прожига обеспечивает необходимый ток прожига для получения дефекта с низким импедансом.

Измерение активного сопротивления

С помощью внешнего омметра может быть измерено активное сопротивление в мете дефекта кабеля. Таким путем может быть принято решение, необходим ли дополнительный «прожиг» места дефекта для обеспечения точной локализации дефекта.

Прибор для проведения испытания способом прожига ATG 6000 Burning Out Device оснащается встроенным разрядным устройством и встроенными средствами заземления. Встроенное разрядное устройство предназначается для макс. Энергии 6000 Вт-с. В соответствии с правилами техники безопасности важно, чтобы все токонесущие части (части под напряжением) были разряжены вне прибора, подсоединены к заземлению и закорочены, поскольку они могут зарядиться энергией в результате возможных переходных процессов.

Инструкции и брошюры для BAUR ATG 6000

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «BAUR ATG 6000». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Входное напряжение 200–260 В, 50/60 Гц
Опция 100–130 В, 50/60 Гц
с внешним автотрансформатором
Макс. потребляемая мощность 5 750 ВА (при КЗ)
Выходное напряжение, пост. ток макс. 15 кВ
Выходной ток (перемен. напр.) 90 Aдейст. при 60 В перемен. тока
23 Aдейст. при 230 В перемен. тока
11 Aдейст. при 500 В перемен. тока
3,5 Aдейст. при 1 500 В перемен. тока
2,0 Aдейст. при 2 600 В перемен. тока
Выходной ток (пост. напр.) 1,0 A при 5 000 В пост. тока
0,65 A при 8 500 В пост. тока
0,35 A при 15 000 В пост. тока
Емкость нагрузки макс. 14 мкФ
Внутреннее сопротивление
разрядки
15 кОм
Температура окружающей
среды (рабочая)
от -20 до +55 °C
Температура хранения от -30 до +70 °C
Габариты (Ш x В x Г) 519 x 656 x 400 мм
Вес прибл. 92 кг

Файлы для BAUR ATG 6000

Объем поставки

Трансформатор прожига BAUR ATG 6000, включая:

  • Высоковольтный соединительный кабель, длина 4 м, несъемный
  • Сетевой кабель, длина 5 м
  • Провод заземления, 4 м, с зажимом
  • Руководство по эксплуатации

Опции

  • 19“-дюймовая стойка, высота 14 U (622 мм), глубина 400 мм, для ATG 6000 (без транспортировочных ручек)
  • Транспортировочные ручки (1 пара) для 19-дюймовой стойки, глубина 400 мм
  • Комплект колес из 4 шт., монтируемый на 19-дюймовую стойку
  • Разрядный и заземляющий стержень GDR 40-250
  • Внешний блок аварийного выключения с сигнальными лампами, включая Соединительный кабель, 25 м
  • Внешний блок аварийного выключения с сигнальными лампами, включая Соединительный кабель, 50 м
  • Внешний автотрансформатор 110/230 В; 6,0 кВА

Файлы для BAUR ATG 6000
