Оптоволоконный монитор FISO Nortech EasyGrid

Nortech EasyGrid - многоканальный оптоволоконный монитор для контроля состояния любых силовых трансформаторов тока.

Многоканальный оптоволоконный монитор для контроля состояния трансформаторов

  • Поставляется в минимальные сроки
  • 12
    Гарантия на FISO Nortech EasyGrid: 12 месяцев

Многоканальный оптоволоконный монитор для контроля состояния трансформаторов

Nortech EasyGrid – это прекрасное дополнение к вашей интеллектуальной сети электропередачи (Smart Grid). Блок преобразования оптических сигналов предназначен для прямого и точного контроля температуры в реальном масштабе времени с целью управления и максимизации к.п.д. трансформаторов.

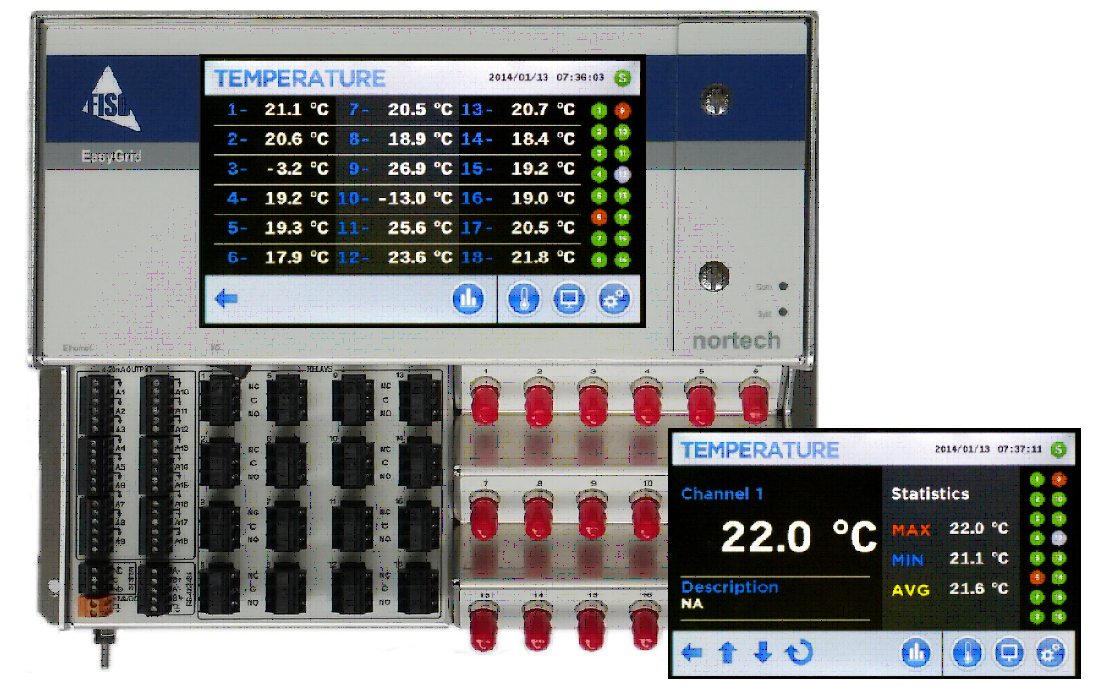

EasyGrid обеспечивает получение критически важной информации об уровне теплового напряжения и управлении сроком эксплуатации любого трансформатора или реактора. Экономически эффективное устройство EasyGrid соответствует самым высоким требованиям – от трансформаторов сверхвысокого / ультравысокого напряжения, высоковольтной передачи постоянного тока и до распределительных трансформаторов. Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном позволяет контролировать и конфигурировать до 18 каналов и 16 программируемых реле Form-C. Графический интерфейс пользователя обеспечивает легкую настройку по требованиям пользователя. Программа Nortech Client позволяет выполнять полное конфигурирование и текущий контроль состояния вашей системы, а также просмотр записанной информации обо всех данных в реальном масштабе времени на вашем ПК без остановки сбора данных или перегрузки любого файла.

Более 20 лет компания FISO является лидером в оптоволоконной технологии белого света. EasyGrid реализует зависимый от температуры сдвиг запрещенной зоны кристалла GaAs для обеспечения быстрого и точного измерения. Система, основанная на этой технологии, не имеет дрейфа, не требует никакой перекалибровки, а функция автокорректировки монитора Auto-Correct непрерывно компенсирует внутренние температурные эффекты. Кроме того, запись данных о внутренней температуре монитора позволяет отслеживать состояние вашего оборудования при экстремальных окружающих условиях.

Основные характеристики

  • Контроль температуры в реальном времени.
  • От 4 до 18 каналов, 1 аналоговый выход/канал.

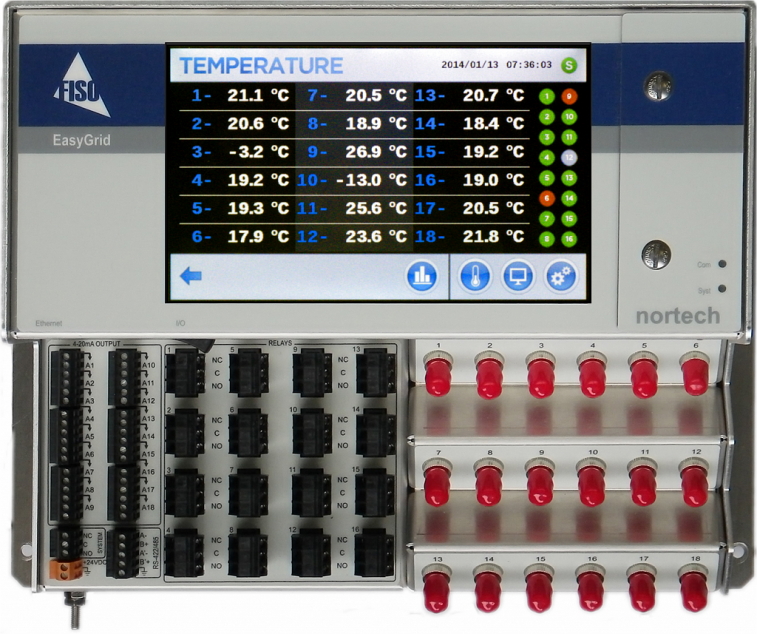

  • Большой 7 дюймовый (800 x 480) цветной ЖК-дисплей с сенсорным экраном.
  • 0, 8 или 16 программируемых реле Form-C.
  • Память данных 4Гб
  • Modbus, Modbus TCP-IP*, IEC 61850*, IEC 60870-5-104*, DNP3.0*.
  • Калибровка не требуется.
  • Простая коммутация на передней панели.
  • Источник света со сроком службы, равном времени эксплуатации трансформатора.
  • Автодиагностика и автокоррекция.
  • Прочная конструкция, 5 лет гарантии.

 Области применения

  • Горячие зоны обмоток и магнитопроводов силовых трансформаторов.
  • Температура масла в верхней и нижней части силовых трансформаторов.
  • Все типы трансформаторов (среднего напряжения, высоковольтные, сверхвысокого и ультравысокого напряжения, высоковольтная передача постоянного тока).
  • Реакторы, генераторы, коммутационная аппаратура.
  • РПН.

Возникли вопросы по товару?

Николай Горохов

Здравствуйте! Меня зовут Николай Горохов. Я руководитель отдела «Диагностическое оборудование для электроэнергетики».

Готов ответить на все ваши вопросы по товару «FISO Nortech EasyGrid». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Число каналов

4, 6, 8, 9, 10, 12, 14, 16 или 18

Диапазон показаний температуры

От -40 °C до 225 °C

Погрешность по температуре

±1 °C

Разрешение

0.1 °C

Частота опроса (на канал)

500 мс

Рабочая температура

От -20°C до 60°C

Температура хранения

От -30°C до 85°C

Срок службы источника света

Срок эксплуатации трансформатора

Относительная влажность

95%, без конденсации

Дисплей

Большой 7 дюймов TFT цветной
дисплей (800x480)

Конфигурация системы

Сенсорная панель или удаленная USB

Информационная безопасность

Защита паролем

Внутренняя температура монитора

Температура CCD, платы и системы

Доступна с записью данных

Порты связи

USB, RS-485, RS-422 и Ethernet (RJ45)*

Протоколы связи

Nortech, Modbus (ASCII / RTU),
Modbus TCP-IP*, IEC 61850*,
IEC 60870-5-104*, DNP3.0*.

Аналоговый выход

4-20 мА, настраиваемый пользователем

Реле

8 или 16 реле Form-C, конфигурируемые
пользователем
Также доступны модели без реле

Реле неисправности системы

1 специально назначенное реле

Индикатор статуса системы

Светодиод

Память

4 Гб, конфигурируемая пользователем
> 30 лет при 1 измерении в минуту

Автокоррекция

Непрерывная компенсация изменений внутренней температуры

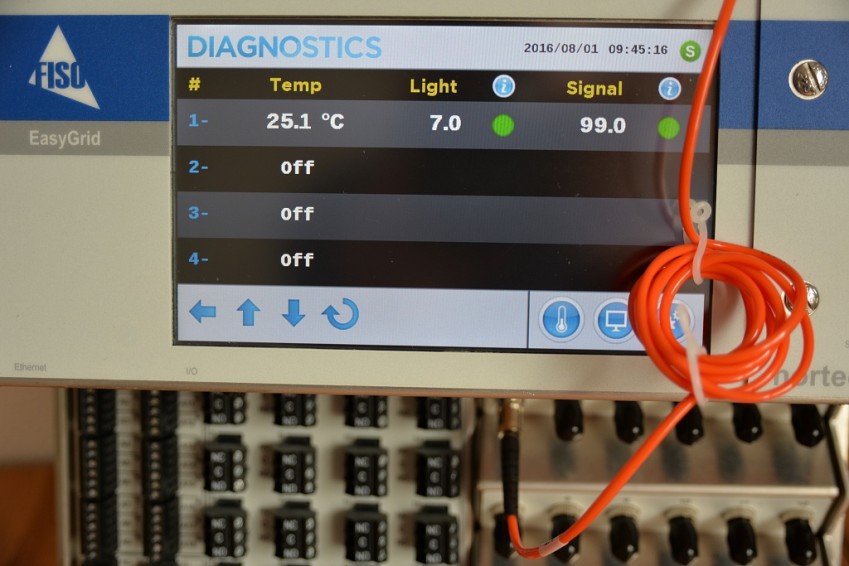

Автодиагностика

Уровень освещения, уровень сигнала

Питание

24 В постоянного тока

Потребляемая мощность

40 Вт (максимум)

Защита от перенапряжения

4000V (IEEE C37.90.1 -2002)

* Дополнительно

Стандарты защиты

MIL-STD-810G

Вибрации при транспортировке

IEC 60255-21-1

Вибрация: реакция, износостойкость

IEC 60255-21-2

Ударопрочность

IEC 60255-21-3

Сейсмические испытания

Стандарты помехоустойчивости

IEC 61000-4-2

IEC 61000-4-6

IEC 60255-22-3

IEC 61000-4-3

IEC 61000-4-8

IEC 60255-22-6

IEC 61000-4-4

IEC 61000-4-9

IEC 60255-5

IEC 61000-4-5

IEC 61000-4-11

IEC 60255-22-1
