Pruftechnik

Pruftechnik OPTALIGN smart RS

Высокоточная лазерная центровка повышает эксплуатационную готовность оборудования, так как увеличивает время наработки на отказ. Она также позволяет обезопасить оборудование и повысить качество изготавливаемой продукции благодаря значительному сокращению уровня вибрации.

Система лазерной центровки Pruftechnik OPTALIGN smart RS

  • Pruftechnik OPTALIGN smart RS
  • Поставляется в минимальные сроки
  • 18
    Гарантия на Pruftechnik OPTALIGN smart RS: 18 месяцев

Pruftechnik OPTALIGN smart RS

Высокоточное оборудование для центровки

Повышение эффективности работы оборудования при помощи системы OPTALIGN® smart RS и ее уникальных решений.

Принцип проведения измерений

Система OPTALIGN® smart RS состоит из лазерного излучателя и 5-ти координатного приёмника. Приёмник оборудован двумя двухосными детекторами и высокоточным инклинометром. Приемник позволяет с высокой точностью определить относительное смещение вала по пяти степеням свободы. Данная система может проводить измерения в режиме Live Move, который позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении приёмника.

Датчик оборудован двумя детекторами положения и электронным инклинометром, которые беспрерывно замеряют точное положение лазерного луча в процессе вращения вала.

Режим Live Move

Данный режим измерений позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении лазера и приемника.

SWEEP-режим

При работе в этом уникальном запатентованном режиме измерений сбор данных происходит автоматически и беспрерывно в процессе вращения вала. Во время вращения вала система снимает данные с множества точек измерения для проведения более точных расчетов центровки. Измерения можно начинать с любого положения и в любом направлении вращения вала.

Беспроводная связь

Система OPTALIGN® smart RS имеет встроенный модуль для беспроводной передачи данных, который обеспечивает удобный обмен данными.

Высокоточная центровка при помощи трех клавиш

Система OPTALIGN® smart RS обладает множеством эффективных функций для проведения центровки горизонтальных и вертикальных машин, а также машин с фланцевыми соединениями. Данная система была разработана с учетом ее применения на производстве, поэтому ее можно использовать даже в самых экстремальных промышленных условиях. Основные функциональные клавиши позволяют с легкостью переключаться между различными функциями прямо в процессе центровки.

Три шага к высокоточной центровке

Лазер/Приёмник

Система OPTALIGN® smart RS основана на однолучевой технологии, укомплектована лазерным излучателем и приёмником, оборудованным двумя двухосными детекторами и электронным инклинометром.

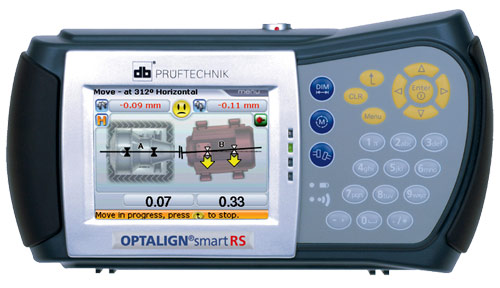

Компьютер

Компьютер OPTALIGN® smart RS оборудован цветным TFT-экраном с высоким разрешением, который позволяет с легкостью снимать показания даже в условиях недостаточного освещения. Компьютер работает на одноразовых или литий-ионных перезаряжаемых аккумуляторах. Возможность подключения через USB-кабель к ПК и другим периферийным устройствам, например к принтеру.

Пользовательский интерфейс и взаимодействие с компьютером

Буквенно-цифровая клавиатура и клавиши навигации обеспечивают удобное управление устройством. Контекстное меню позволяет пользователю с легкостью перемещаться между различными экранами. Строка состояния в нижней части экрана содержит ценные указания, которые будут полезны при знакомстве с системой. Результаты центровки отображаются в удобных и наглядных форматах (в виде графика или таблицы).

Основные функции

  • Модуль беспроводной передачи данных
  • Режим Live Move позволяет осуществлять одновременный мониторинг корректировки положения машин в горизонтальной и вертикальной плоскостях при любом положении лазера и приемника в режиме онлайн
  • Центровка горизонтальных, вертикальных машин, а также машин с фланцевыми соединениями
  • Центровка соединенных, несоединенных и невращающихся валов
  • Контроль мягкой лапы — измерение, корректировка и сохранение результатов
  • Sweep-режим: автоматическое непрерывное измерение при вращении вала, начало и остановка вращения в любой позиции
  • Автоматическая оценка состояния центровки при помощи функции TolChek® и установленных пользователем допусков отображается при помощи светодиодных индикаторов и «смайликов»
  • Однолучевая технология центровки — запатентованная технология быстрой настройки с помощью одного лазера и одного датчика
  • Функция InfiniRange® расширяет измерительный диапазон детектора для проведения измерений при большой расцентровке или при большом расстоянии между агрегатами, при этом предварительная центровка не требуется, так как первоначальные условия центровки сохраняются автоматически
  • QuickCheck — оценка состояния центровки на базе одного измерения
  • Определение натяжения от приводящего трубопровода
  • Статический режим измерения — при вращении вала на 45° достаточно 3-х любых из 8 допустимых позиций
  • Объединение результатов измерений в таблицу для проверки их повторяемости
  • Сохранение до 500 файлов измерений
  • Сохранение во встроенную память отчетов в формате PDF на USB-карту
  • Защита данных — автоматическое сохранение и возможность возобновления прерванного процесса центровки

Дополнительные функции

  • Центровка валопровода (до 3-х машин)
  • Возможность ввода предустановок на всплытие вала и параметров температурного расширения, включая ввод показаний индикатора часового типа
  • Возможность выбора неподвижной опоры решает проблемы, связанные с ограничениями при перемещении машин
  • Многоточечный режим — измерение в любых трех или более позициях. Данный режим подходит для проведения измерений на всех типах подшипников
  • Центровка карданных и промежуточных валов
  • Перезаряжаемый литий-ионный аккумулятор с большим циклом работы
  • Программное обеспечение ALIGNMENT CENTER для подготовки редактирования, анализа, архивации файлов измерений и распечатки профессиональных отчетов

Файлы для Pruftechnik OPTALIGN smart RS

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Pruftechnik OPTALIGN smart RS». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики OPTALIGN smart RS

КОМПЬЮТЕР
Процессор Intel XScale PXA270, 520 МГц
Память 64 Мб оперативной памяти, 64 Мб флеш-памяти
Экран
  • Тип: TFT, прозрачно-отражающий (антибликовый), 65 535 цветов, светодиодная подсветка
  • Разрешение: 320×240 пикселей
  • Размеры: 3,5 дюйма по диагонали
  • Клавиатура: клавиши навигации с клавишами «Очистить», «Назад» и «Меню»
  • Буквенно-цифровая клавиатура с клавишами «Размеры», «Измерение», «Ввод результатов»
Светодиодные индикаторы
  • 4 светодиодных индикатора состояния лазера и процесса центровки
  • 2 светодиодных индикатора, указывающих на статус беспроводного соединения и на уровень заряда аккумулятора
Источник питания
  • Время работы: 18 часов с учетом обычного цикла работы (при котором 25% времени уходит на измерения, 25% на обработку данных, а остальные 50% времени система находится в режиме ожидания)
  • Одноразовые батареи: 6×1,5 В типа IEC LR6 («AA»)
  • Литий-ионный перезаряжаемый аккумулятор: 7,2 В / 2,4 А-ч (опционально)
Подключение к внешнему устройству
  • Главный USB-порт
  • Подчиненный USB-порт
  • Разъем RS232 для датчика
  • Встроенный модуль беспроводной связи 1 класса, мощность сигнала 100 мВт
  • Разъем для зарядного устройства
Класс защиты
  • Класс защиты IP65 (защита от пыли и прямого попадания воды), ударопрочный
  • Относительная влажность 10–90%
Диапазон температур Рабочая температура: от —10 до 50 °C;
Температура хранения: от —20 до 60 °C
Размеры 214×116×64 мм
Вес 865 г
Соответствие нормам EС Соответствует руководящим документам ЕС для электрических устройств (2004/108 EWG)
ДАТЧИК
Пятиосный датчик Двухплоскостной (смещение и угол)
Класс защиты IP 67 (кратковременное погружение в воду, защита от пыли)
Защита от воздей­ствия внешнего освещения Да
Температура хранения От —20 до 80 °C
Рабочая температура От 0 до 60 °C
Размеры 105×67×47 мм
Вес 190 г
Область измерений Неограниченная, с возможностью расширения (патент США 6 040 903)
Разрешающая
способность
1 мкм (0,04 мл) (угловое смещение 10 мкрад)
Точность (средняя) >98 %
ЛАЗЕР
Тип Полупроводниковый лазер GaAlAs
Расходимость луча 0,3 мрад
Класс защиты IP 67 (кратковременное погружение в воду, защита от пыли)
Мощность луча < 1 мВт
Длина волны 675 нм (типичн.) (красный луч, видимый спектр)
Класс безопасности Класс 2; FDA 21CFR 1000 и 1040
Меры предосторожности Не допускайте попадания луча в глаза
Источник питания Аккумуляторная батарея 9 В (IEC 6LR61 — щелочная или литиевая)
Температура хранения От —20 до 80 °C
Рабочая температура От —20 до 60 °C
Размеры 105×67×47 мм
Вес 165 г
RF-МОДУЛЬ ДЛЯ БЕСПРОВОДНОЙ ПЕРЕДАЧИ ДАННЫХ
Соединение первого класса, мощность сигнала 100 мВт
Область действия 10 м
Соответствует Правилам Федеральной комиссии связи США, часть 15.247
Светодиодные индикаторы

1 индикатор статуса беспроводного соединения; 3 индикатора статуса заряда батареи

Источник питания Батарейки: 2×1,5 В типа IEC LR6 («AA»)
Время работы 14 часов с учетом обычного цикла работы (при котором 50% времени уходит на измерения, а другие 50% времени система находится в режиме ожидания)
Рабочая температура От —10 до 50 °C
Класс защиты Класс защиты IP65 (защита от пыли и прямого попадания воды), ударопрочный
Размеры 81×41×34 мм
Вес 133 г, включая батарейки и кабель
КЕЙС
Стандарт Пластик ABS, испытан на падение с двух метров
Размеры 470×400×195 мм
