GE Sensing

GE Sensing MIS1

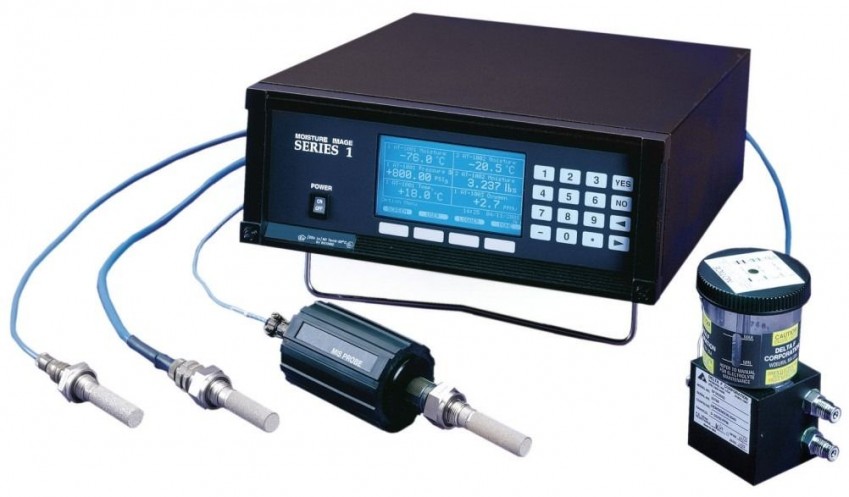

Влагомер Moisture Image® Series 1 серии Analyzers

Анализатор влажности GE Sensing MIS1

  • Moisture Image® Series 1

Снят с производства

В избранное К сравнению
  • 12
    Гарантия на GE Sensing Moisture Image® Series 1: 12 месяцев

Возможности

  • Измерение влажности, давления и температуры жидкостей и газов; измерение концентрации кислорода в газах
  • Оснащение MIS, TF и M-Series датчиками влажности с калибровкой в соответствии с нормами Национального института стандартов и технологии (NIST)
  • Снижение времени запаздывания при резких изменениях влажности за счет компьютерной обработки информации
  • Отображение данных в графическом формате в реальном масштабе времени (до шести каналов одновременно)
  • Измерение других параметров через дополнительные входы
  • Отображение ppb уровня при измерении низких значений влажности
  • Многоканальные измерения с встроенной записью данных
  • Комплектация системами пробоотбора и пробоподготовки в соответствии с конкретными условиями измерений

Новый влагомер Moisture Image Series 1 производится в промышленном масштабе и адаптирован к современному уровню технологии, а также имеет Сертификат Госстандарта России и зарегистрирован в Государственном реестре средств измерений.

Многофункциональность

Влагомер Moisture Image Series 1 (MIS1) - лучшая модель семейства новых влагомеров серии Analazer фирмы Panametrics. MIS1 измеряет влажность, давление и температуру газов и жидкостей. Комплектуется также дополнительным оборудованием для измерения концентрации кислорода в газах. Кроме того, через дополнительные входы можно ввести информацию от любых датчиков с выходами 0/4-20 мА или 0-4 В, включая ряд контрольно- измерительных приборов фирмы Panametrics. Эта особенность делает MIS1 действительно многофункциональным анализатором, обеспечивающим высокую эффективность процесса измерения за счет системной интеграции.

Многоканальность

Наличие шести измерительных каналов в MIS1 позволяет создавать различные конфигурации системы, удовлетворяющие требованиям конкретных потребителей, и существенно повышает эффективность измерений.

Графический дисплей

MIS1, производимый в промышленном масштабе, является первым прибором, отображающим в реальном масштабе времени одновременно шесть значений влажности, концентрации кислорода и других параметров по шести каналам измерения на большом жидкокристаллическом дисплее (ЖК- дисплее) с подсветкой. Функциональные клавиши и программное обеспечение, построенное на принципе меню, обеспечивают простой доступ к данным, представленным в матричном, диаграммном и графическом форматах.

Встроенная память данных

Влагомер MIS1 также имеет встроенную память данных. До 12 параметров могут быть занесены в оперативную память прибора (64 Кб) с интервалом дискретизации, выбранным пользователем. Эти данные, а также объем доступной памяти, могут быть выведены на большой, графический ЖК-дисплей. Питание оперативной памяти осуществляется от аккумуляторной батареи.

Интерфейс с IBM РС совместимом компьютером

Для использования последовательного порта RS232 влагомера фирма Panametrics предлагает пакет программ для IBM РС совместимого компьютера, которые обеспечивают удаленный доступ с компьютера пользователя к почти всем функциям анализатора с дополнительными возможностями, сервисом и гибкостью машинного интерфейса (все функции доступны также через клавиатуру). Структура меню и диалоговые окна программного обеспечения обеспечивают простоту загрузки из анализатора в компьютер параметров-настроек или калибровочных данных датчика для проверки, резервного сохранения или их модификации, а затем загрузку их обратно в анализатор из компьютера. Текущие данные могут быть оперативно отображены на мониторе компьютера в различных форматах, записаны в память компьютера или переформатированы для использования с другим программным обеспечением для последующего анализа и подготовки отчетов.

Изолированные выходы

Два аналоговых выхода на канал с встроенной оптической развязкой обеспечивают достоверность сигналов для самописцев, компьютеров и других удаленных устройств.

Внутреннее предохранительное устройство и релейная сигнализация.

Каждый вход MIS1 оснащен встроенным предохранителем, обеспечивающим внутреннюю защиту. Кроме того, возможна установка двух реле сигнализации на канал в обычном или герметичном исполнении для использования в опасных зонах Division 2.

Новые датчики влажности Moisture Image Series Probe

Влагомер MIS1 может оснащаться датчиком влажности Moisture Image Series Probe (MISP). Он отличается 16 битовым разрешением, предохранительной цепью, может быть размещен на расстоянии до 1,6 км от MIS1 и подключен к нему с помощью недорогого неэкранированного кабеля - "витой пары". Датчик MISP имеет встроенную схему цифровой компенсации изменений для стабильной работы его электронной части в течение длительного времени. Он измеряет влажность, температуру и давление, тем самым исключая необходимость в дополнительных датчиках давления и связанных с ними блоками питания. Таким образом, MISP может быть использован для измерения влажности в лабораториях и на производстве в газах и неводных жидкостях в диапазонах изменения влажности, превышающих возможные ее значения в конкретных условиях. MIS1 может также использоваться в конфигурации с любыми датчиками фирмы Panametrics. Калибровка всех датчиков влажности - по нормам NIST.

Измерение содержания влаги на уровне ppb и концентрации кислорода

Влагомер MIS1 с датчиками влажности MISP и концентрации кислорода представляет собой аналитическую систему, способную производить измерения влажности среды на уровне "следов" влаги и концентрацию кислорода в ней с представлением результатов в единицах ppb.

Снижение времени запаздывания за счет встроенного компьютера

Кроме того, анализатор MIS1 отличается малым временем запаздывания за счет компьютерной обработки при использовании в ситуациях, где возможно скачкообразное изменение влажности.

Файлы для GE Sensing Moisture Image® Series 1

Возникли вопросы по товару?

Андрей Аксёнов

Здравствуйте! Меня зовут Андрей Аксёнов. Я руководитель отдела «Контрольно-измерительные приборы».

Готов ответить на все ваши вопросы по товару «GE Sensing Moisture Image® Series 1». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Спецификация

Электронный блок

Входы

Влажность

  • От 1 до 6 каналов

Температура

  • От 1 до 6 каналов

Давление

  • От 1 до 6 каналов

Концентрация кислорода

  • От 1 до 6 каналов

Дополнительные входы

  • 2 на установленный канал; возможно использование устройств с выходом 0/4-20 мА и 0-4 В, таких как анализаторы кислорода, кондуктометрические анализаторы, расходомеры, датчики давления и температуры и т.д

Безопасность

Встроенные предохранители обеспечивают безопасность всех входов, включая дополнительные.

Аналоговые выходы

2 на канал; встроенная оптическая развязка; 10-битовое (0,1 %) разрешение.

Стандартные переключаемые выходы

  • 0-2 В, минимальное сопротивление нагрузки 10 КОм.
  • 0-20 мА, максимальное сопротивление нагрузки при последовательном соединении 400 Ом.
  • 4-20 мА, максимальное сопротивление нагрузки при последовательном соединении 400 Ом.
  • Каждый выход соответствует одному из параметров данного канала, начало диапазона и его верхний предел устанавливается программным путем при настройке прибора и соответствующего датчика.

Цифровые выходы

Последовательный порт R232; информация передается в ASCII кодах со скоростью 300, 1200, 2400 или 9600 бод.

Разрешающая способность аналого-цифрового преобразователя

  • 16 битовое (0,0015 %) с MISP.
  • 12 битовое (0,025 %) со стандартными датчиками. Обновление данных Минимальное время обновления данных 0,5 сек, и оно зависит от конфигурации прибора и режимов измерения; последовательный опрос каналов.

Программное обеспечение для снижения времени запаздывания

Стандартное

Запись данных

До 12 параметров одновременно; сохранение в ОЗУ с питанием от аккумуляторной батареи (64 Кб); длина выборки зависит от количества измерений и периода дискретизации.

Программное обеспечение к компьютеру

Заказывается дополнительно

Реле сигнализации

  • 2 дополнительных реле Form С на канал; номинальный ток 2 А при 28 В переменного или постоянного тока.
  • Стандартное реле или геркон, настроенные на верхний и нижний уровень сигнализации для каждого канала; настройка на любой уровень внутри заданных границ.

Погрешность установки уровня сигнализации

  • ±0,1°С по температуре точки росы.

Дисплей

ЖК-дисплей для текстовой и графической информации с подсветкой.

Возможности дисплея

Представление информации по 6 каналам/параметрам в разных сочетаниях одновременно в текстовом и/или графическом форматах.

Питание

Универсальный источник питания автоматически подстраивается под характеристики сети от 90 до 260 В, 50/60 Гц.

Температура

Эксплуатации

  • От 0° до 60°С.

Хранения

  • От -30° до +70°С.

Запись данных

Данные по калибровке влажности, температуры и давления, записанные в ОЗУ с питанием от аккумуляторных батарей.

Самокалибровка

Осуществляется при включении прибора и через интервалы времени, установленные пользователем.

Время выхода прибора на режим после включения

5 мин. для выхода на регламентируемую точность.

Исполнение

  • Каркасное (под стойку).
  • Настольное.
  • Щитовое.
  • NEMA-4 - защищенный от атмосферных воздействий.
  • NEMA-7 - взрывобезопасный.

Размеры (высота х ширина х длина)

  • Монтаж в стойку: 1326 мм х 4826 мм х 4255 мм.
  • Монтаж настольный: 1326 мм х 35,31 мм х 4255 мм.
  • Монтаж щитовой: 2096 мм х 4191 мм х 4255 мм.

Измерение влажности

Тип датчика

Датчик с тонкопленочным первичным преобразователем из оксида алюминия.

Совместимость датчика влажности

Совместим со всеми датчиками на основе оксида алюминия фирмы Panametrics.

Соответствие норма

м Калибровка всех датчиков влажности в соответствии с нормами NIST.

Температура точки росы/замерзания

  • Полный возможный диапазон калибровки от 60 до -110°С.

Возможные диапазоны калибровки

  • Стандартный От 20 до -80°С с данными до -110°С.
  • Сверхнизкий От -50 до -110°С.
  • Расширенно-высокий От 60 до -80°С с данными до -110°С.

Погрешность

  • ±2°С от 60 до -65°С.
  • ±3°С от -66 до -110°С.

Воспроизводимость

  • ±0,5°С от 60 до -65°С.
  • ±1,0°С от -66 до -110°С

Рабочее давление

От 5 микрон рт. ст. до 34.6 МПа (ограничено типом используемого датчика давления - см. диапазоны измерения датчиков давления).

Характеристики содержания влаги

  • Относительная влажность (RH).
  • Частей (объемных) на миллион (ppmv).
  • Частей (массовых) на миллион (ppmw).
  • Частей (объемных) на миллиард (ppbv).
  • Фунтов на стандартный кубический фут (#/MMSCF).

Измерение температуры

Тип

Дополнительный термистор, встроенный в датчик влажности.

Диапазон измерения

  • От -30° до 70°С. Погрешность
  • ±0,5°С при -30°С.

Измерение давления

Тип

  • Дополнительный преобразователь, встроенный в датчик влажности.
  • Различные стандартные внешние преобразователи фирмы Panametrics.
  • Любые преобразователи давления, используемые пользователем с питанием 24 В и выходным сигналом от 4 до 20 мА.

Диапазон измерения

От 0 до 34,6 МПа; определяется типом выбранного преобразователя и его диапазоном измерения.

Погрешность

  • ±0,5 % от диапазона измерений.

Измерение концентрации кислорода

Тип

Дополнительный электролитический датчик кислорода.

Диапазоны измерения

  • От 0 до 500 ppbv.
  • От 0 до 10.000 ppmv на 4-х поддиапазонах.
  • От 0 до 25 % на 3-х поддиапазонах.

Погрешность

  • ±1 % от диапазона измерения (в пределах > от 0 до 2,5 ppmv).
  • ±5 % от диапазона измерения (в пределах < от 0 до 2,5 ppmv).
