Аэродверь, измерение воздухопроницаемости

Аэродвери: Контроль воздухопроницаемости с помощью устройства «Аэродверь»

ОАО «Пергам-Инжиниринг» выполняет натурные испытания с целью проверки соответствия показателей воздухопроницаемости ограждающих конструкций помещений, группы помещений (квартиры) законченных строительством зданий нормативным значениям и требованиям контроля этих показателей согласно СНиП 23-02-2003 «Тепловая защита зданий». Тестирование на воздухопроницаемость проводится с помощью уникального оборудования — «Аэродверь» и профессионального тепловизора FLIR. В ходе испытаний определется кратность воздухообмена помещений зданий от инфильтрации, проверяется эффективность вентиляции. Обследование позволяет проверить качество примыканий элементов ограждающих конструкций при приемке зданий и последующей эксплуатации и наметить мероприятия по снижению их воздухопроницаемости.

Тест на воздухопроницаемость (Blower Door тест)

Бытует мнение, что причиной холода в доме и больших счетов за отопление является недостаточное утепление стен. И решение проблемы кажется простым – посмотреть на дом через тепловизор и утеплить стены. Кстати, при осмотре здания иногда даже не усложняют процедуру – достаточно сделать термографию снаружи (ведь надо смотреть, где тепло уходит, да и по каналу «Discovery» так показывали). В лучшем случае обследование будет проведено и изнутри помещения. Но, зачастую, после такого обследования и утепления ожидаемый результат не достигается. И причиной тому служит невыявленная инфильтрация/эксфильтрация воздуха, т.е. неконтролируемое прохождение воздуха через дефекты окон, дверей, электропроводки, труб, перекрытий и пароизоляции. В свою очередь, это вызывает дискомфорт проживания в доме, заболевания, конденсат и грибок в утеплителе, а теплопотери могут составлять от 15 до 40% и более. Первым шагом для решения проблемы является тест здания на воздухопроницаемость, в результате которого можно не только выявить дефектные места, но и выяснить, соответствует ли здание строительным нормативам по воздухопроницаемости. Тест более трудоёмок и продолжителен по сравнению с термографией и требует специальной подготовки и квалификации. Кстати, во многих странах такой тест обязателен при приёмке здания в эксплуатацию и энергоаудите.

Суть обследования заключается в создании пониженного и/или избыточного давления в помещении специальным устройством Blower Door («Аэродверь»), имитируя тем самым воздействие ветра одновременно на все стороны здания, что при простой термографии получить невозможно. Для обнаружения дефектов кроме тепловизора используется также генератор театрального дыма, позволяющий обнаружить сложные траектории потока воздуха. Несомненным преимуществом метода является поиск дефектов в тёплое время года, не дожидаясь морозов и возможность успеть провести ремонтные работы до начала отопительного сезона, т.к. тепловизор может обнаружить температурную аномалию при разнице температур в 3-5 С⁰. Стоит также отметить, что утепление жилья окупается значительно дольше, чем материалы и работы по герметизации, поэтому очевидно, куда в первую очередь надо обратить внимание и направить усилия. Ну, а лучше всего, тест на воздухопроницаемость проводить на этапе строительства, до того, как будет произведена внутренняя отделку, когда исправление дефектов не потребует значительных затрат и нервов.

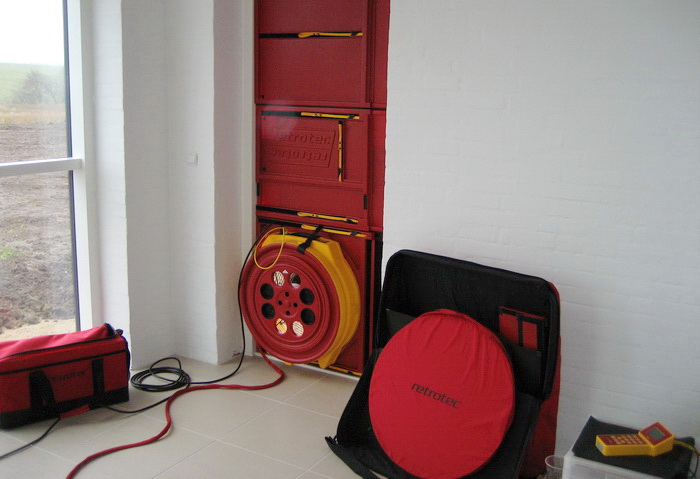

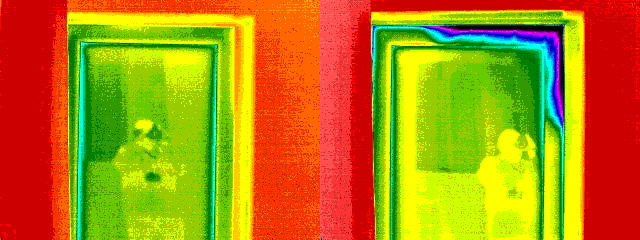

Ниже показаны термограммы, снятые без перепада и с перепадом давления . При пониженном давлении в помещении создаётся приток холодного воздуха, позвоволяющий гарантированно обнаружить дефект вне зависимости от существующих на момент обследования внешних условий (1-фото. без перепада давления; 2-фото. с перепадом давления).

Но, основным назначением устройства Blower Door — Аэродверь является измерение кратности обмена воздуха и воздухопроницаемости строительной конструкции. Эти параметры стандартизованы и позволяют определить соответствие здания строительным нормативам и реальные теплопотери, связанные с герметичностью конструкции. Так, по немецким стандартам, кратность обмена воздуха в помещении при разнице давлений 50 Ра не должна превышать 3 раза в час для помещений с естественной вентиляцией, а для механической вентиляции - не более 1,5 раз в час. В соответствии с LBN-002 воздухопроницаемость для жилых помещений не должна превышать 3м³/м²h.

В настоящее время наиболее эффективно применение аэродверей для обнаружения участков утечки воздуха используется на небольших жилых домах, но данный метод также нашел широкое применение и на объектах большого размера - коммерческие объекты. Строительные компании могут использовать аэродвери как для выявления участков возможной утечки в конструкциях (теплопотери), так и для проверки герметичности всего здания, будь то квартирный дом, коттенж или крупный промышленный объект. Выявление возможных дефектов зданий с помощью использования аэродверей и тепловизора способствует не только устранению огрехов строительства, но и предотвращению повторения ошибок в будущем. В процессе применения методики «Blower Door» кровельщики и другие строители приобретают опыт и знания, касающиеся динамики воздушных потоков в здании, это в дальнейшем может быть использовано при проектировании и в строительстве.

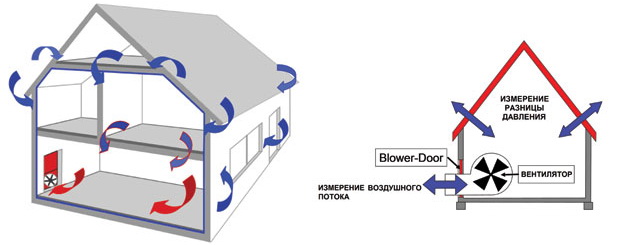

Схема измерения воздушного потока с помощью аэродвери

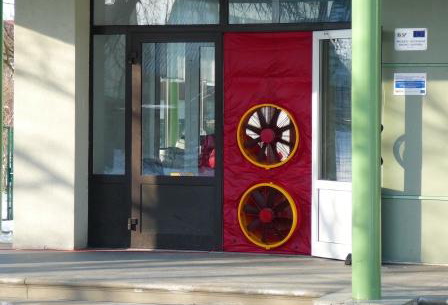

Проверка герметичности с помощью аэродвери производится таким образом, что создается разница давлений, при которой с помощью вентилятора, вмонтированного в дверях квартиры или в окне дома, в здании создается «мини-вакуум» в 50 Па. Через дефекты изолирующего слоя воздушные потоки устремятся внутрь, за всем происходящим наблюдает тепловизор и сохраняет термограммы или инфракрасный видеоряд процесса обследования. В идеале подобную проверку аэродверью следует производить до установки внутренней обшивки в зданиях. Резуальтатом проверки будет выявление всех негерметичных мест и щелей, которые можно будет уплотнить сразу же во время проведения проверки. Отсутствие и наличие дефектов изоляции документируется в ходе формальной приемки. На проведение проверки требуется ориентировочно несколько часов в зависимости от размеров здания и сложности его формы. Компания Пергам оказывает услуги по комплексной тепловизионной диагностике и обследовании зданий на воздухопроницаемость с помощью технологии Аэродверь, условия и цены вы можете узнать у руководителя группы технической диагностики.

Молчанов Сергей Александрович
Тел. +7 (495) 211-92-00
E-mail: molchanov@pergam.ru
Группа Технической Диагностики ОАО «Пергам-Инжиниринг»
