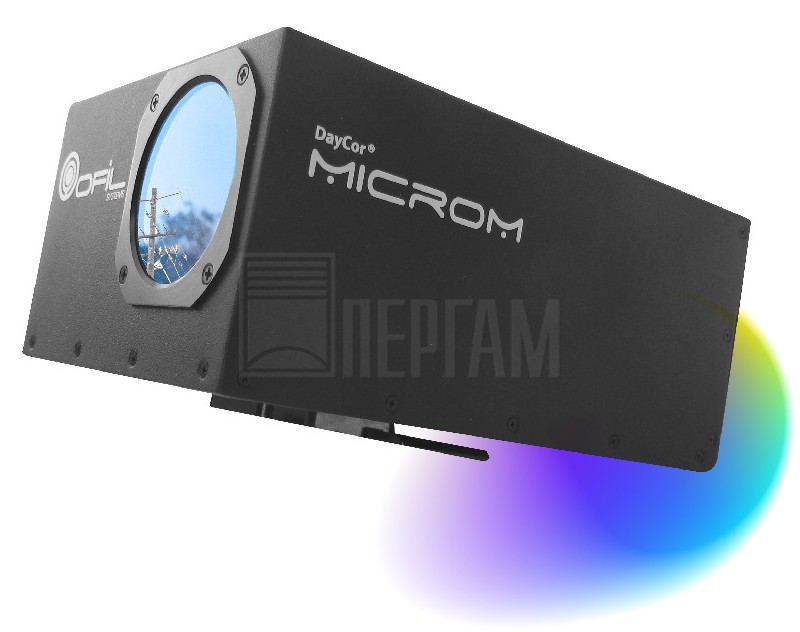

УФ камера DayCOR micROM HD

Ультрафиолетовая камера детектирования коронных разрядов для дронов
Артикул: 22856
Цена по запросу
Поставляется в минимальные сроки
Ofil DayCOR micROM HD
описание в pdf

УФ камера для обнаружения коронных разрядов с помощью БПЛА

Коронный разряд на проводах высоковольтных линий электропередач приводит к потерям электроэнергии, иногда к аварийным ситуациям. Согласно исследованиям, 85% критических отказов оборудования высокого и среднего напряжения связаны с действием частичных разрядов, наблюдение и измерение интенсивности которых возможно только в УФ­диапазоне.

Ультрафиолетовая камера DayCOR micROM HD компании Ofil предназначена для детектирования коронных разрядов на ЛЭП и высоковольтном оборудовании подстанций. Устанавливается на беспилотники, позволяет дистанционно обследовать линии электропередач и электроэнергетическое оборудование не подвергая опасности человека.

Особенности и преимущества micROM HD

DayCor micROM HD – это инновационная УФ камера, предназначенная для использования на БПЛА (беспилотный летательный аппарат) или внутри миниатюрных подвесок. Это легкое устройство с низким энергопотреблением поддерживает большинство широко используемых протоколов связи и имеет электромагнитное экранирование. УФ камера micROM HD – это первая миниатюрная камера высокого разрешения с двумя сенсорами: УФ сенсор с независимостью от солнечного излучения и видеосенсор, что обеспечивает возможность детектирования и отображения коронных разрядов при дневном свете.

Эта камера имеет встроенную возможность регистрации в реальном масштабе времени коротковолнового ультрафиолетового излучения и его источников, позволяя точно определять места повреждений и проводить обследования на предмет наличия коронных разрядов. Технология DayCor®, лежащая в основе работы камеры, и специальные фильтры позволяют камере micROM HD обращать внимание только на корону при снижении мешающих шумов. Связь с GPS, датчиками температуры и влажности позволяют дополнять записи специфическими данными о состоянии окружающей среды.

Ультрафиолетовую камеру micROM HD легко интегрировать с БПЛА, используя поставляемый набор команд, который управляет всеми функциями камеры. Изображения высокого разрешения полностью соответствуют требованиям детального и чёткого просмотра удаленных/конкретных элементов и аппаратуры в целом. Камера micROM HD предлагается как отдельный основной элемент, который может быть установлен в широкий спектр различных подвесок, или как единый блок с дополнительной адаптацией для большинства небольших БПЛА.

  • Видео и фотокамера высокого разрешения;
  • Маленький вес и размер;
  • Широкое поле зрения;
  • Низкое энергопотребление;
  • Различные протоколы связи;
  • Снижение УФ шума;
  • Оптическое и цифровое масштабирование;
  • Вставка данных общей наработки и данных GPS;
  • Простота интеграции в БПЛА;
  • Экранирование от электромагнитного излучения.

МАКСИМУМ ДЛИТЕЛЬНОСТИ ПОЛЕТА, СКОРОСТИ И ГИБКОСТИ

Для максимизации гибкости обследований, длительности и скорости, вес должен поддерживаться на минимуме. micROM HD – это легкая камера с низким энергопотреблением, что обеспечивает более длительные, высокие и быстрые облеты линий электропередачи.

ПОЛУЧЕНИЕ ЧЕТКОЙ И ДЕТАЛЬНОЙ ИНФОРМАЦИИ

Камера micROM HD выводит и записывает видео HD, предоставляя четкий вид обследованных сцен и позволяя читать паспортные таблички и каталожные номера оборудования для справки при обслуживании. Видео могут включать в себя подсчет событий коронных разрядов, дату и время, данные GPS, температуру и влажность (дополнительно). Преимущество более высокого разрешения в более детализированных данных.

УПРАВЛЕНИЕ ЭФФЕКТИВНОСТЬЮ ИСПОЛЬЗОВАНИЯ ВРЕМЕНИ

Камера micROMHD обеспечивает представление короны по ее излучению в реальном масштабе времени, отображая как разряд, так и повреждения. Ясные и четкие изображения, даже при движении, используются для определения места повреждения и уровня его серьезности.

ПРОСТОТА ИНТЕГРАЦИИ В БПЛА

Управление камерой micROMHD осуществляется с помощью набора коммуникационных команд, используя такие интерфейсы как RS232, MAVlink, S. BUS, CAN BUS и MFIO-PWM.

ПОВЫШЕНИЕ БЕЗОПАСНОСТИ И ПРОИЗВОДИТЕЛЬНОСТИ

Исключительная точность детектирования коронных разрядов достигается благодаря реализации "солнечно-слепой" технологии компании Ofil [зарегистрированный патент EP1112459B1]. Абсолютная слепота к солнечному излучению обеспечивает эффективную работу днем и гарантирует высочайшую чувствительность к короне с коротковолновым УФ излучением. Повышайте вашу производительность, обращаясь к действительным случаям коронных разрядов, не пропуская ни одного из них.

АДАПТАЦИЯ ПО РАЗМЕРАМ

Камера micROMHD предлагается как отдельный основной элемент для интеграции в подвески или в любой другой корпус, либо как заключенная в оболочку микрокамера. Доступно переключение между профилями и выбор наиболее подходящего.

Технические характеристики Ofil DayCOR micROM HD

Технические характеристики

уф камера – оптические характеристики

Подавление солнечного излучения

Абсолютное – при полном солнечном свете и любых погодных условиях целевой объект может быть обследован с солнцем в поле зрения

Мин. детектируемый разряд

3 пК при 10 м

Мин. чувствительность к УФ

7.8 x 10-18 ватт/см2

Мин. детектируемое напряжение радиопомех

30 дБμВ (RIV) при 1 МГц на10 м

Поле зрения

По горизонтали: 20° х по вертикали: 11.25°

Фокусировка

Ручная и автоматическая фокусировка, УФ изображение подстраивается под видимое

Масштабирование УФ изображений

3x цифровое, подстраиваемое под канал видимого изображения, постоянное

Объединение кадров УФ изображений

Вкл, выбор из серии кадров | Откл

Цвета УФ изображений

Выбираемые из цветовой гаммы

Спектральный диапазон

240-280 нм

Счет событий коронных разрядов

Число событий коронных разрядов в минуту, объем 3 поля зрения

видеокамера – оптические характеристики

Точность наложения УФ/видео изображения

Девиация < 1 миллирадиан

Мин. чувствительность к видимому свету

0.03 люкс

Поле зрения (горизонтальное х вертикальное)

20° х 11.25°, каналы УФ и видео изображений синхронизированы

Масштабирование видео изображений

3x оптическое

Подавление шума

Да

Фокусировка

от 5 м до бесконечности, автоматическая и ручная

сохранение данных

Стандарт вывода видео

HD 720p 60 кадр/с

Формат видео

MOV

Формат снимков

JPG

Формат файловой системы

FAT-32, exFAT

интерфейсы и режимы ввода/вывода данных

Видеоинтерфейс

HDMI, RTSP

Протокол связи

micROM-Protocol, GPS-NMEA, MAVlink, S. BUS

Интерфейсы

RS232, CAN BUS, MFIO-PWM, UART

Разъемы

microHDMI, RJ45, Power (питание), AUX, MFIO, miniUSB, JST

Режимы вывода УФ и видео изображений

Комбинированный (УФ и видео), только УФ, только видимое

физические характеристики и электропитание

Температура хранения и рабочая

От -20°C до +50°C

Масса

Основной элемент камеры: 700 г | блок камеры: 900 г

Размеры (длина х ширина х высота)

156 x 112 x 71 мм

Питание и потребляемая мощность

7-28 В постоянного тока, 12 Ватт

Степень защиты

IP42

Монтаж

Прецизионные монтажные резьбовые соединения

дополнительные принадлежности

  • Объединенный датчик наработки и данных GPS;
  • Программа CoronaWise - Corona Management;
  • SD-карта памяти;
  • Li-Po аккумуляторные батареи: средняя дальность полета в течение 90 мин | большая дальность полета в течение 4 часов;
