RIEGL LMS-Q560 – Бортовой лазерный сканер, реализующий самые последние достижения в технологии обработки цифровых сигналов и удовлетворяющий большинству самых разнообразных требований лазерного сканирования с борта летательного аппарата. Сканер RIEGL LMS-Q560 обеспечивает в режиме on-line доступ к детальным параметрам цели путем оцифровки эхо-сигнала во время сбора данных с последующим анализом формы сигналов в режиме off-line. Этот метод особенно ценен при решении таких сложных задач, как, например, анализ высоты возвышенностей или классификация объектов. Рабочие параметры сканера RIEGL LMS-Q560 обеспечивают решения широкого круга задач. Широкие интерфейсные возможности сканера обеспечивают легкость интеграции прибора в существующие бортовые сканирующие системы.
В работе прибора реализуется времяпролетный принцип измерения расстояния с помощью наносекундных инфракрасных импульсов, а высокоскоростное оптомеханическое сканирование обеспечивает абсолютную линейность, однонаправленность и параллельность полос сканирования. Сканер является исключительно надежным и прочным устройством, идеально приспособленным для установки на самолет. Кроме того, он имеет компактную конструкцию и небольшой вес, достаточный для установки на одномоторные аэропланы, вертолеты и беспилотные летательные аппараты. Для работы прибора необходимы только источник питания и сигналы синхронизации GPS с целью обеспечения оперативного контроля при регистрации точно привязанных ко времени и оцифрованных эхо-сигналов. Регистратор данных RIEGL Data Recorder обеспечивает надёжную запись и сохранность данных в процессе измерения. (См. также 2D бортовые системы лазерного сканирования).
Основные области применения
- Топография и разработка месторождений
- Картирование коридоров
- Моделирование городов
- Картографирование берегов озер и рек
- Сельское и лесное хозяйство
- Классификация целей
- Картирование ледников и снежных полей
- Картирование линий электропередач
- Анализ формы неограниченного числа эхо-сигналов от объектов
- Высокая частота повторения лазерных импульсов — до 240 кГц
- Высокая средняя скорость измерений до 160 кГц
- Высокая точность измерения расстояния до 20 мм
- Разъем для простой интеграции с GPS
- Лазер, безопасный для глаз при работе на любой высоте
- Параллельные полосы сканирования
- Компактная и прочная конструкция с одним источником питания
Оцифровка эхо-сигналов сканером RIEGL LMS-Q560

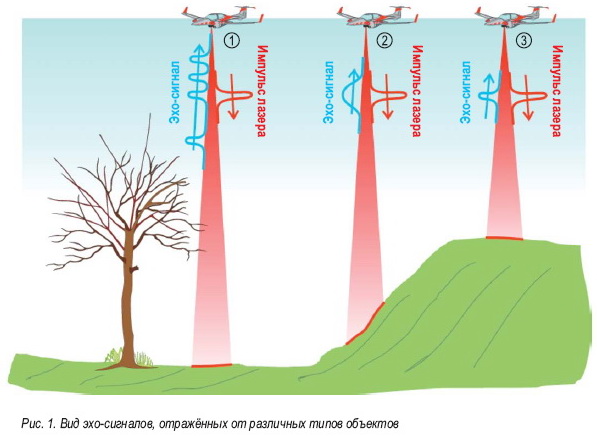

Функция оцифровки сканера LMS-Q560 позволяет пользователю извлекать наиболее полную информацию из эхо-сигналов. На рис. 1 показан процесс измерения, когда производятся 3 замера на различных типах объектов. Импульсы красного цвета отображают сигналы лазера, движущиеся к объекту со скоростью света. Когда сигнал взаимодействует с диффузно отражающей поверхностью объекта, часть переданного сигнала отражается по направлению к лазерному прибору. Эти отраженные сигналы показаны синим цветом.

В случае 1, лазерный луч попадает на лесной покров, являющийся причиной возникновения 3-х отдельных отраженных импульсов. Часть лазерного импульса также падает на землю, вызывая появление еще одного импульса. В случае 2, лазерный луч отражается от плоской поверхности под небольшим углом, давая отраженный импульс большей длительности. В случае 3, импульс лазера просто отражается от плоской поверхности, давая один эхоимпульс с формой идентичной зондирующему лазерному импульсу.

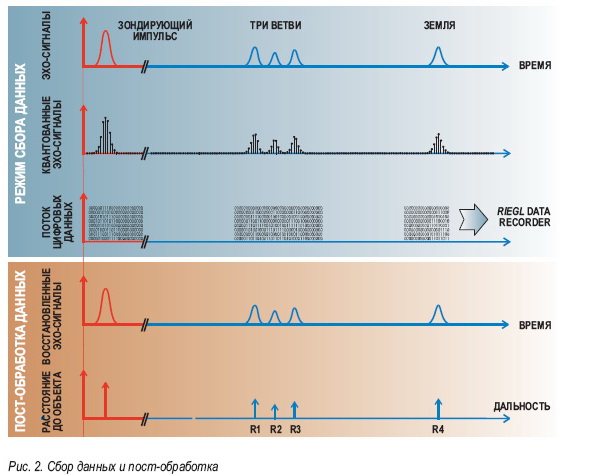

На верхнем графике режима сбора данных показаны аналоговые сигналы: первый импульс (красного цвета) соответствует части переданного (зондирующего) импульса, а следующие 3 импульса (синего цвета) соответствуют отражениям от ветвей дерева и последний импульс соответствует отражению от поверхности земли. Этот аналоговый отраженный сигнал квантуется по времени с постоянным интервалом (средний график) и преобразуется в цифровой сигнал, образуя поток цифровых данных (нижний график режима сбора данных). Этот поток данных сохраняется в регистраторе данных Data Recorder для последующей пост-обработки в режиме off-line, как показано ниже на графиках режима пост-обработки.

Огромный опыт в разработке, производстве цифровых лазерных дальномеров для промышленных и геодезических нужд, а также высокое качество разработанной аналоговой и цифровой электроники, позволили создать сканер LMS-Q560, который обеспечивает регистрацию всей информации об эхо-сигналах в широком динамическом диапазоне. Таким образом, при пост-обработке сигнал может быть полностью восстановлен и проанализирован в деталях для более точного определения расстояния до объекта, типа объекта и других его параметров.
Возникли вопросы по товару?
Здравствуйте! Меня зовут Равиль Айбушев. Я региональный представитель в Самаре.
Готов ответить на все ваши вопросы по товару «RIEGL LMS-Q560». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.
- +7 (846) 242-11-31
- aybushev@pergam.ru
- Задайте вопрос специалисту
Основные характеристики
- Высокая средняя скорость измерений – до 160 кГц
- Анализ формы неограниченного числа эхо-сигналов от объектов.
- Разъем для простой интеграции с GPS.
- Лазер, безопасный для глаз при работе на любой высоте.
- Параллельные полосы сканирования.
- Высокая точность измерения расстояния – до 20 мм.
- Высокая частота повторения лазерных импульсов – до 240 кГц.
- Компактная и прочная конструкция с одним источником питания.
- Широкий диапазон рабочих температур.
