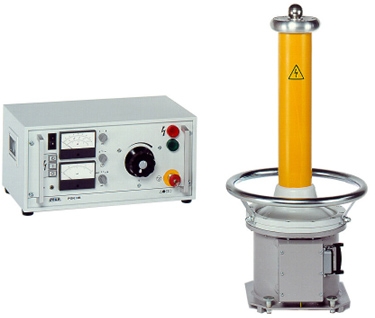

Состоящая из двух блоков испытательная аппаратура PGK 110 HB формирует изменяемые тестовые напряжения переменного тока сетевой частоты (от 0 до 80 кВ) или напряжения постоянного тока положительной или отрицательной полярности (от 0 до 110 кВ). Рабочий блок в исполнении под 19-дюймовую аппаратную стойку имеет индикаторы напряжения и тока, элементы обеспечения эксплуатационной безопасности в соответствии с требованиями стандарта VDE 0104 и регулируемый трансформатор для установки напряжения.
Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.
В приборах PGK 70 - 2,5 HB, PGK 110 HB, PGK 150 HB и PGK 260 применяется кожух защиты от коронных разрядов в виде маслорасширительного бака (расширителя), который нельзя демонтировать или подвергать повреждениям. В приборе PGK 70 HB воздушная подушка, размещенная в корпусе (трубке), работает как компенсирующий объем для поглощения расширения масла. Поэтому, высоковольтный блок может храниться, транспортироваться и эксплуатироваться только в вертикальном положении. Высоковольтные блоки приборов PGK HB оборудованы кольцом, выравнивающим распределение потенциала, которое может быть также использовано как несущее кольцо. Приборы не должны эксплуатироваться без кольца, выравнивающего потенциал.
Генерация высокого напряжения осуществляется высоковольтным трансформатором с помощью вариака. В режиме постоянного тока однополупериодный выпрямитель подключен к выходу высоковольтного трансформатора. Полярность выходного напряжения может быть изменена посредством поворота однополупериодного выпрямителя. Емкость испытуемого объекта исполняет роль сглаживающего конденсатора. В режиме переменного тока демпирующий резистор подключен к высоковольтной цепи вместо однополупериодного выпрямителя(опция для PGK 260 HB).
