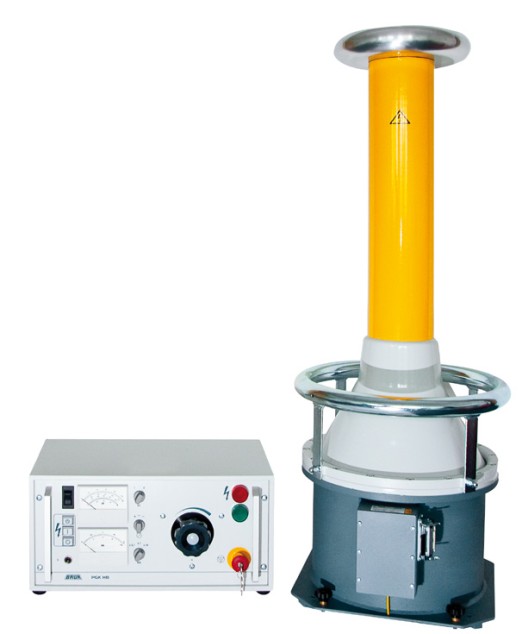

BAUR PGK 150 / 5 HB

Высоковольтный испытательный прибор переменного и постоянного тока

Высоковольтная испытательная установка переменного/постоянного тока линейки PGK 150/5 HB с расширенным диапазоном функций: бесступенчатая регулировка испытательного напряжения для испытаний постоянным напряжением до 150 кВ с изменением полярности или испытание при частоте 50 Гц переменным напряжением до 110 кВ.

Высоковольтная испытательная установка BAUR PGK 150/5 HB состоит из блока управления и высоковольтного блока. Высоковольтный блок (высоковольтный элемент) - это наполненный маслом корпус с высоковольтным трансформатором. В зависимости от выбранного режима в высоковольтный блок вставляется выпрямитель или демпфирующий резистор (опция). Противокоронная защита служит маслорасширителем.

Преимущества PGK 150/5 HB

• Испытание средне- и высоковольтных кабелей;
• Испытание кабелей с пропитанной бумажной изоляцией постоянным напряжением на месте;
• Выходное напряжение постоянного тока до 150 кВ; выходное напряжение с положительной или отрицательной полярностью;
• Испытание переменным током до 110 кВ для распределительных устройств, сборных шин и изолирующих элементов;
• Простая в использовании конструкция, состоящая из двух частей.

Высоковольтная испытательная установка состоит из блока управления и в/в блока. В блоке управления собраны все элементы управления, что позволяет управлять процессом испытания с безопасного расстояния. В зависимости от режима эксплуатации в в/в блоке используется стержень выпрямителя или стержень с резистором. Полярность контрольного постоянного напряжения может быть изменена путем изменения полярности (переворота) выпрямителя в в/в блоке.

Все приборы серии PGK HB устойчивы к короткому замыканию и обладают устройством измерения напряжения с токовой компенсацией. Для разрядки емкостных объектов испытания при работе в режиме постоянного напряжения в объем поставки каждого прибора входит соответствующий разрядный и заземляющий стержень.
