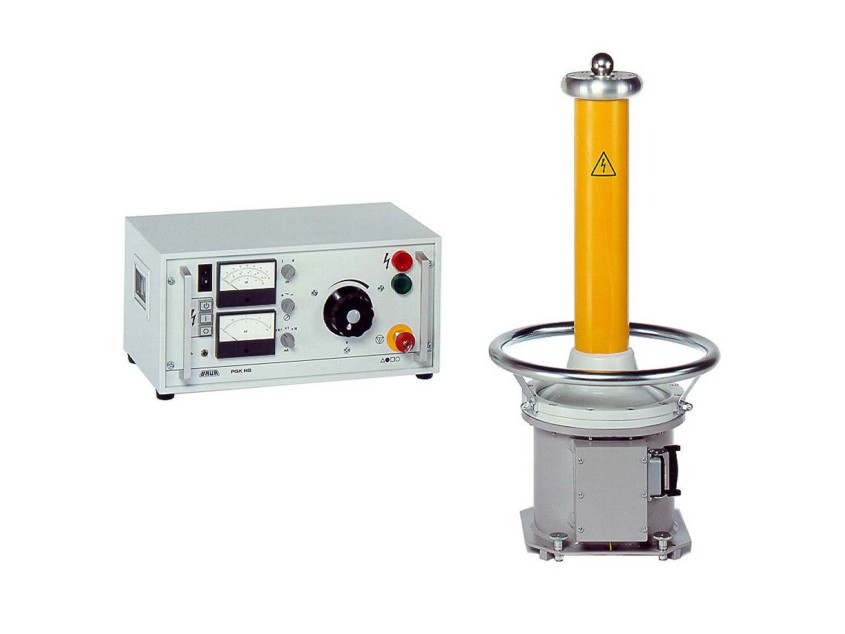

Высоковольтная установка BAUR PGK 260 HB

Высоковольтная испытательная установка, испытательное напряжение до 190 кВ пер. тока или ±260 кВ пост. тока
Артикул: 22126
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
18 месяцев
Высоковольтная испытательная установка BAUR PGK 260 HB
описание в pdf

Высоковольтная испытательная установка BAUR PGK 260 HB предназначена для испытаний кабелей, кабельной оболочки и электрооборудования повышенным напряжением постоянного тока положительной или отрицательной полярности до 260 кВ и переменным на промышленной частоте до 190 кВ. Высоковольтная установка состоит из блока управления и в/в блока. В блоке управления собраны все элементы управления, что позволяет управлять процессом испытания с безопасного расстояния. В зависимости от режима эксплуатации в в/в блоке используется стержень выпрямителя или стержень с резистором. Полярность контрольного постоянного напряжения может быть изменена путем изменения полярности (переворота) выпрямителя в в/в блоке.

Все приборы серии PGK HB устойчивы к короткому замыканию и обладают устройством измерения напряжения с токовой компенсацией. Для разрядки емкостных объектов испытания при работе в режиме постоянного напряжения в объем поставки каждого прибора входит соответствующий разрядный и заземляющий стержень.

Испытательное напряжение

  • Максимальное выходное постоянное напряжение: 260 кВ
  • Максимальное выходное переменное напряжение: 190 кВ

Предназначение

  • Испытание кабелей с бумажно-масляной изоляцией;
  • Испытание электрооборудования переменным напряжением;
  • Испытание электрооборудования постоянным напряжением;
  • Испытание кабельной оболочки.
Высоковольтные испытательные установки предназначены для испытания электрической прочности кабельной оболочки, кабелей с бумажно-масляной изоляцией, электрооборудования напряжением постоянного или переменного тока, используются для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Функциональные особенности PGK 260 HB

  • Эксплуатация в качестве прибора для переменного и постоянного напряжения;
  • Возможна смена полярности постоянного напряжения;
  • Не требует технического обслуживания;
  • Выходное напряжение регулируется;
  • Высокий класс безопасности при эксплуатации;
  • Электрическая безопасность соответствует EN 50191;
  • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
  • Контроль напряжения с помощью киловольтметра с 2 измерительными диапазонами;
  • Контроль тока с помощью амперметра с 3 измерительными диапазонами;
  • Индикация напряжения;
  • Измерение тока утечки;
  • Защита от тепловой перегрузки;
  • Высоковольтный трансформатор с маслянной изоляцией;
  • Прочный и долговечный прибор.

Диаграмма нагрузок

Диаграмма нагрузок

Высоковольтный испытательный прибор переменного и постоянного тока BAUR состоит из следующих компонентов:

  • Блок управления

    Блок управления содержит все элементы управления и индикации, а также обеспечивает питание для высоковольтного трансформатора, что позволяет управлять высоковольтным блоком с безопасного расстояния.
  • Высоковольтный блок

    Высоковольтный блок состоит из наполненного маслом корпуса, в котором находится высоковольтный трансформатор. В зависимости от того, какое напряжение требуется: постоянное или переменное, в высоковольтный блок вставляется стержень выпрямителя (постоянное напряжение) или стержень с резистором (переменное напряжение). Перевернув стержень выпрямителя в высоковольтном блоке можно изменить полярность постоянного испытательного напряжения.

При проведении испытаний и измерений с помощью данной системы генерируется опасное, т.е. очень высокое напряжение, которое по высоковольтному соединительному кабелю подается на объект испытания. Выполнение работ с высоким электрическим напряжением требует от персонала особого внимания и соблюдения всех норм и правил обеспечения безопасности.

Технические характеристики Высоковольтная испытательная установка BAUR PGK 260 HB

Характеристики PGK 260 HB

Электропитание от сети

220 … 260 В

Частота сетевого напряжения

от 50 до 60 Гц

Энергопотребление

2600 ВА

Энергопотребление в режиме КЗ

5000 ВА

Номинальное выходное напряжение переменного тока (действующее значение)/постоянного тока

190 кВ/260 кВ

Выходной переменный ток (действующее значение)/постоянный ток

9 мА/4 мА

Ток при коротком замыкании

20 мА/20 мА

Относительная влажность

без конденсации влаги

Интервал температур окружающего воздуха

рабочий:                                 0 … + 45 ˚С

интервал для хранения:         -20 … +60 ˚С

Погрешность измерителя высокого напряжения

2,5%

Погрешность миллиамперметра

2,5%

Размеры корпуса блока управления (ширина ´высота ´ глубина)

502 ´ 241 ´ 290 мм

Размеры высоковольтного блока (высота/диаметр)

2050 мм/1270 мм

Масса блока управления

19 кг

Масса высоковольтного блока

280 кг
