Мегаомметр Megger MIT485

Промышленный измеритель сопротивления изоляции кабелей
Артикул: 22529
Цена по запросу
Поставляется в минимальные сроки
Гарантия производителя:
12 месяцев
Сертификат Госреестр РФ
№ 64721-16

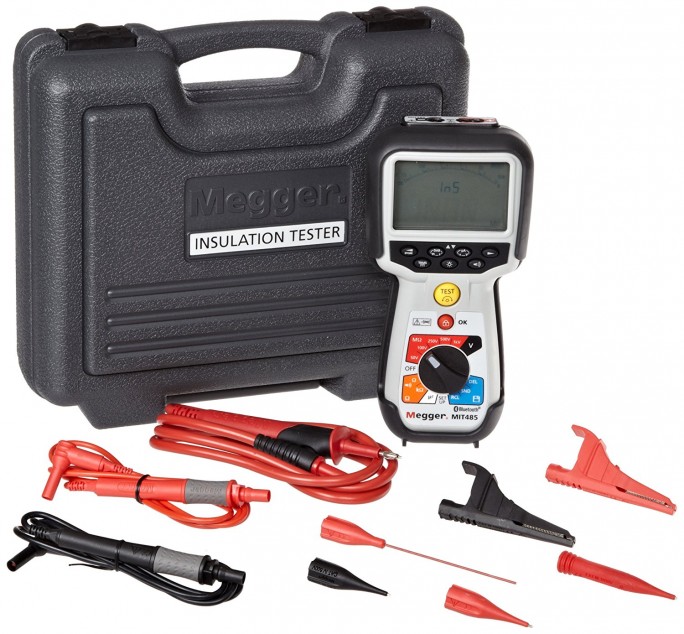

Megger MIT485
описание в pdf

Измеритель сопротивления изоляции телекоммуникационных кабелей

Цифровой мегаомметр Megger MIT485 – профессиональный прибор для тестирования изоляции телекоммуникационных сетей без повреждения изоляции. Телекоммуникационный тестер MIT485 измеряет напряжение TRMS&DC, ёмкость кабеля и проводимость тестовых проводов, определяет длину кабеля по ёмкости, испытывает изоляцию напряжением от 50 до 1000 В. Результаты измерений отображаются на большом цифровом дисплее с подсветкой и аналоговой шкалой. Корпус прибора из акрилонитрил-бутадиен-стирола обрезинен, защищён от ударов, устойчив к механическим повреждениям при падении. С помощью функция Bluetooth в MIT485 вы можете передавать данные на компьютер. Степень пыле- и влагозащищенности - IP54. Прибор соответствует нормам IEC 61010-1 до 600 В напряжение фаза-земля, Категория IV.

Мегаомметр MIT485 поддерживает как функцию сохранения результатов испытаний, так и функцию их перегрузки. Результаты испытаний могут быть сохранены в приборе и последовательно перегружены в компьютер с установленной управляющей программой компании Megger. Данные передаются по протоколу Bluetooth, который включается в режиме перегрузки.

Эксклюзивный дистрибьютор Megger
Сертификат эксклюзивного дистрибьютора

Особенности

  • Испытание изоляции при напряжении от 50 до 1000 В;
  • Диапазон измерения сопротивления до 200 гигаом;
  • Запрет испытания при 75 В;
  • Диапазон вольтметра - 600 В, цифровой;
  • Измерение действительных среднеквадра-тических значений / измерение напряжения постоянного тока;
  • Контроль целостности цепи при 200 и 20 мА;
  • Функция детектирования цепей, находящихся под напряжением, работает даже при отказе защитного предохранителя;
  • Измерение емкости до 10 мкФ;
  • Определение длины кабеля по емкости;
  • Силиконовые испытательные провода.

Испытание изоляции

  • Испытательные напряжения – 50 В/100 В или от 50 В до 1000 В доступны в зависимости от типа прибора. Подлинное испытательное напряжение отображается на маленьком цифровом индикаторе, а результаты испытания – на большом цифровом дисплее.
  • Аналоговая дуговая шкала – На дисплее также отображается аналоговая шкала в форме дуги для воспроизведения отклика прибора.
  • Ток утечки через изоляцию – MIT481 и MIT485 дополнительно к испытательному напряжению отображают величину тока утечки через изоляцию.
  • Измерение сопротивления изоляции – доступен диапазон испытаний до 10 или 200 гигаом.
  • Силиконовые испытательные провода – (поставляются в комплекте) необходимы для предотвращения ошибок при измерении сопротивления изоляции больше 10 гигаом.
  • Функция запрета испытаний – не допускает выполнение испытания для определения сопротивления изоляции, если во время испытания обнаружено напряжение, превышающее 75 В.
  • Функция фиксации испытаний – позволяет установить испытание изоляции на непрерывный режим тестирования.
  • Тестирование по времени – MIT481 и MIT485 имеют опции для выполнения испытаний изоляции по времени.

Измерение сопротивления и определение целостности цепи

  • 200 мА или 20 мА – доступные испытательные токи для проведения испытаний на целостность цепи. Испытательный ток 20 мА существенно увеличивает срок службы батарей питания.
  • Режим автоматического тестирования (Auto test) – при контакте с цепью позволяет работать двумя руками, исключая необходимость нажатия кнопки запуска испытаний.
  • Функция обнуления сопротивления проводов – компенсация (NULL) сопротивления проводов работает вплоть до величины сопротивления 9,99 Ω.
  • Включение/отключение зуммера – выбор с помощью кнопки.
  • Границы сигнализации – порог срабатывания звуковой сигнализации при нарушении целостности цепи может быть установлен по величине максимального сопротивления. При сопротивлении ниже установленного порога, срабатывает звуковой сигнал. Настройка порога выполняется в пределах от 1 Ω до 20 Ω за 5 шагов.
  • Диапазон измерения в килоомах – расширяет возможности измерения сопротивления от 10 Ω до 1 МΩ.

Измерение напряжения высокоэнергетических систем

При измерении напряжения выше 30 В следует соблюдать крайнюю осторожность, особенно если измеряется напряжение высокоэнергетической системы. В ситуациях, требующих дополнительной зашиты можно использовать тестовые щупы с предохранителями, которые поставляются как дополнительные аксессуары.

Измерение ёмкости кабеля

  • Измерение ёмкости – автоматический выбор диапазона измерения от 0,1 нФ до 10 мкФ. Результаты отображаются на главном цифровом дисплее.
  • Длина кабеля – отображается на вспомогательном дисплее. Длина кабеля рассчитывается по устанавливаемой образцовой погонной ёмкости кабеля (по умолчанию 50 нФ/км).
  • Образцовая ёмкость кабеля – переменная величина, необходимая для расчета расстояния, которая настраивается в пределах от 40 нФ/км до 60 нФ/км.
  • Км или футы – могут отображаться на дисплее в зависимости от единиц длины, выбранных в режиме настройки.

Напряжение и частота

  • Норма CAT IV – применима для использования в цепях с напряжением до 600 В категории IV.
  • Напряжение переменного тока – измерение истинного среднеквадратического значения вплоть до 600 В.
  • Напряжение постоянного тока – измерение до 600 В.
  • Автоматический выбор диапазона измерения – от 10 мВ до 600 В обеспечивает возможности широкого применения прибора и ввода сигналов от датчиков.
  • Функция вольтметра по умолчанию – включается при любой функции тестирования, если обнаружено напряжение в цепи.

Другие преимущества прибора

  • Все тесты будут запрещены, если в цепи обнаружено напряжение больше 75 В.
  • Неисправность предохранителя прибора не влияет на функции безопасности прибора.
  • Резиновый чехол на существенно модифицированном корпусе из ABS (акрилонитрил-бутадиен-стирол) сочетает в себе функцию защиты от внешних ударов с возможностью надежного удерживания прибора.
  • Требования к батареям питания – батареи 5 AA любого стандарта щелочные или никель-металлгидридная аккумуляторного типа.
  • Состояние батареи питания постоянно отображается на экране дисплея.

Технические характеристики Megger MIT485

Характеристики и сравнение с аналогами

Диапазон испытательного напряжения

480

481

485

50-100 В

250 В, 500 В, 1000 В

Диапазон сопротивления изоляции

10 ГОм

200 ГОм

Отображение тока утечки

Отображение испытательного напряжения

Предупреждение о наличии цепи под
напряжением – срабатывает при >75 В

Контроль целостности цепи

Изменяемый предел тока 200 мА/20 мА

Быстродействующий зуммер –
выбираемый порог срабатывания

Диапазон в кОм – до 999 кОм

Измерение напряжения

Вольтметр по умолчанию

Измерение реальных
среднеквадратических значений до 600 В

Другие измеряемые параметры

Частота в Гц – от 15 до 400 Гц

Емкость от 0,1 нФ до 10 мкФ

Измерение расстояния по емкости

Дополнительные возможности

Сохранение результатов

Перегрузка по протоколу Bluetooth®

Подсветка дисплея

Отображение состояния батареи питания

Испытания по времени – тесты для определения индекса поляризации (PI) и коэффициента диэлектрической абсорбции (DAR)

Кнопка запуска теста + кнопка блокировки

Цепи TNV-3

Включенные дополнительные принадлежности

Набор красных/черных силиконовых проводов с зажимами

Защитный резиновый чехол

Дистанционный переключаемый зонд

Сертификат калибровки

Батареи питания

Комплектация

  1. Прибор MIT485-EN;
  2. Набор красных и чёрных тестовых проводов с зажимами;
  3. 8 батарей АА 1.5 В;
  4. Футляр для тестовых проводов;
  5. Гарантийная карта;
  6. Заводской сертификат калибровки
  7. Компакт-диск с инструкцией;
  8. Предупреждения о мерах безопасности;
  9. Фирменный сертификат ПЕРГАМ;
  10. Ударопрочный кейс для прибора и принадлежностей.

Дополнительные аксессуары

  1. Сменные тестовые провода
  2. Набор тестовых проводов с предохранителем (тестовый щуп с предохранителем и зажим)
  3. Дистанционный переключаемый зонд SP5
  4. Резиновый чехол с основанием
  5. Жесткий кейс
  6. Кейс для испытаний и переноски
