Olympus

Olympus NDT IPLEX LX /LT

Обладая весом всего 3,0 кг, iPLEX LX и iPLEX LT являются самыми компактными видеоскопами семейства iPLEX. Они разработаны с целью обеспечения высокой производительности как в цеховых, так и в полевых условиях.

Промышленные видеоскопы Olympus NDT IPLEX LX / LT

Снят с производства

В избранное К сравнению
  • 12
    Гарантия на Olympus NDT iPLEX LX/LT: 12 месяцев

Видеоскопы Olympus iPLEX LX и LT

Фирма Olympus представляет новые промышленные видеоскопы iPLEX LX и iPLEXLT. Сочетая простоту в работе с большими функциональными возможностями, приборы iPLEX LX и LT обеспечивают получение достоверных и высококачественных результатов визуального эндоскопического контроля, не требуя от оператора сложной подготовки. Будучи лидером в области промышленной эндоскопии, Olympus устанавливает новые стандарты для портативных видеоскопов и представляет Вашему вниманию новые модели видеоскопов — iPLEX LX и iPLEX LT. Используя компактный и портативный дизайн iPLEX LX, базовая модель iPLEX LT позволяет решать основные задачи контроля без необходимости специальной подготовки оператора. При весе всего в 2,7 кг, iPLEX LX сочетает портативность и достоверность с расширенной функциональностью, с оптимальным соотношением производительности и простоты в эксплуатации.

Компактный и легкий

compact_and_lightweight

iPLEX LX и LT — наиболее компактные и легкие из систем iPLEX. Общий вес прибора с ионно-литиевым аккумулятором, рассчитанным на 2 часа работы, составляет всего 2,7 кг. Приборы легко переносить и устанавливать в требуемом положении. Систему в полной комплектации, включая все аксессуары и транспортный кейс, удобно брать с собой в поездки — небольшой кейс легко умещается в отсек над креслом пассажира в в виде ручной клади.

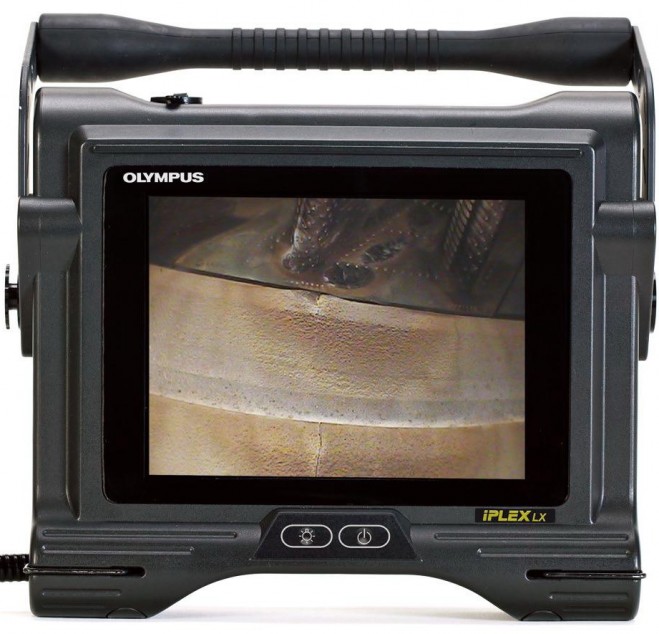

Малый размер, большой экран монитора

Малый размер, большой экран монитора

Несмотря на небольшие размеры системного блока iPLEX LX / LT- 227 мм в ширину и 189 мм в высоту, он содержит в себе встроенный большой 6,5-дюймовый цветной монитор (с диагональю экрана 165 мм), позволяющий получать четкое и высококачественное изображение и проводить измерение даже мелких дефектов. При толщине системного блока менее 100 мм (включая ручку-подставку) iPLEX LX и LT можно переносить, устанавливать вертикально или под углом, закреплять на штативе, прибор удобен при работе практически в любых условиях.

Непревзойденная простота в работе

Благодаря пиктографическому меню, видеоскопы iPLEX LX и LT могут эксплуатироваться персоналом, имеющим минимальный уровень подготовки по технике визуального контроля. Для перехода к любому пункту меню или функции требуется максимум три нажатия кнопок быстрого доступа. Отдельный джойстик управления изгибом дистальной части с функцией TrueFeel обеспечивает точность, быстроту и обратную связь при управлении гибким зондом.

Работа с прибором

Легкий и удобный пульт управления зондом может удерживаться в руке или прикрепляться к основному блоку (либо устанавливаться на штатив), позволяя комфортно работать с прибором в различных условиях. Монитор — системный блок может быть установлен или подвешен за ручку в различных положениях для удобства наблюдения за экраном, что удобно при одновременной работе нескольких контролеров или в процессе обучения.

Управление прибором одной рукой

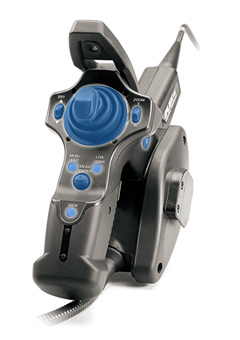

Эргономичная и легкая рукоятка гибкого зонда с функцией артикуляции TrueFeel™ не вызывает усталости при длительной работе, имеет обратную связь по усилию изгиба, что позволяет своевременно избежать защемления зонда внутри осматриваемого изделия.

Управление прибором одной рукой

С помощью рукоятки оператор может задействовать все функции прибора и одновременно точно и быстро управлять зондом. Кнопки, переключатели и джойстик на рукоятке обеспечивают навигацию по меню. Управление всеми функциями прибора (улучшения качества и обработки изображения, записи и измерений, а также другим) осуществляется одной рукой.

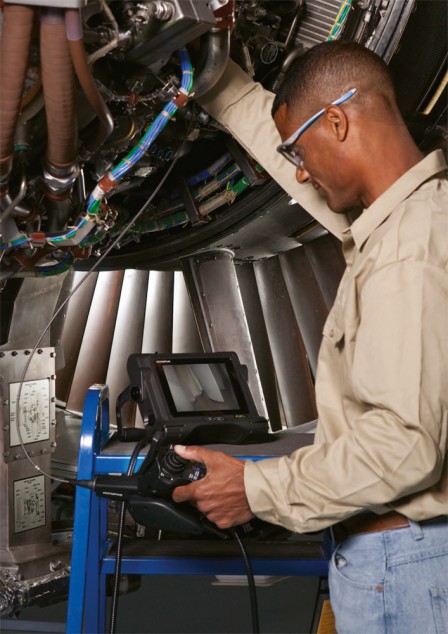

Расширенная номенклатура видеоскопического оборудования для визуального эндоскопического контроля

Семейство компактных видеоскопов iPLEX LX и LT дает пользователю возможность правильного выбора соответствующего видеоскопа под конкретную задачу. Рабочие части данных приборов имеют наружный диаметр 4,0 мм, 6,0 мм, 8,5 мм и различную длину: от 2,0 м до 20,0 м.

Меню с пиктограммами

Меню с пиктограммамиМеню с пиктограммами

В приборах iPLEX LX и LT в меню используются интуитивно понятные, принятые в мировой практике пиктограммы и символы. Благодаря этому оператор может быстро найти нужный пункт меню и понять смысл вводимой команды. Уникальная конструкция джойстиков блока управления позволяет осуществлять артикуляцию зонда независимо от ввода команд в меню.

Прочный и долговечный

Благодаря прочности и высокой стойкости к воздействию окружающей среды, iPLEX LX и LT могут использоваться практически в любых условиях. Независимо от того, где будет проводиться контроль — на открытом воздухе, в солнечную, дождливую или снежную погоду или внутри помещения — можно быть уверенным в качестве и достоверности результатов контроля и измерений.

Возможность работы в любую погоду

Возможность работы в любую погоду

iPLEX LX и LT могут использоваться в различных условиях окружающей среды — под воздействием дождя, пыли, солевого тумана. Приборы прошли испытание на устойчивость к механическим повреждениям в результате падений в соответствии со стандартами IP55 и MIL-STD (стандарт министерства обороны США). Дисплей с трасфлективной матрицей обеспечивает получение четкого, насыщенного изображения даже при засветке экрана солнечным светом.

Защита от воздействий окружающей среды

В соответствии с военными стандартами США (MIL-STD-810G / MIL-STD-461F) системы iPLEX LX и LT прошли различные климатические тесты, включая испытания во взрывоопасной атмосфере, под воздействием дождя и ветра, солевого тумана, пыли и песка, а так же испытания на влагостойкость, обмерзание под дождем и снегом. Приборы также испытывались на прочность при падении с высоты 1,2 м и успешно прошли испытания на вибростенде.

Работа в широком диапазоне температур

Зонды системы iPLEX LX могут использоваться при температуре окружающей среды от −20 до 100 ºC. В случае осмотра узлов с более высокой температурой, при возникновении опасности перегрева зонда, в приборе имеется встроенный температурный датчик, который выдает два вида предупреждений — звуковой сигнал и символьное сообщение на монитор.

Исключительная функциональность

За счет усовершенствованной вольфрамовой оплетки достигается износостойкость зондов iPLEX LX и LT, в 4 раза превышающая износостойкость обычных зондов, при этом cохраняется удобство введения зонда, высокая гибкость рабочей части и хорошая управляемость зондом при манипулировании им в сложной ситуации.

Рабочие части видеоскопов iPLEX LX и LT разработаны с учетом патентованной технологии Tapered Flex™ — оптимизированной градиентной зависимости поперечной жесткости зонда от его длины. За счет этого, достигается превосходная маневренность и управляемость. Кроме этого, увеличенная жесткость рабочей части с наружным диаметром 8,5 мм облегчает проход длинных горизонтальных участков без использования каких-либо дополнительных направляющих, что является удобным при осмотре трубопроводов.

Высокое качество осмотра

Являясь итогом многолетней работы фирмы и накопления опыта в области оптики, электроники и точной механики, модели iPLEX LX и LT обеспечивают получение максимально качественных изображений деталей контролируемых объектов.

Прекрасная цветопередача и четкость изображения

Прекрасная цветопередача и четкость изображения

Новый 6,5 дюймовый монитор (с диагональю экрана 165 мм) обеспечивает качественный просмотр изображений даже на прямом ярком солнечном свете. Его размер значительно больше, чем у мониторов других аналогичных видеоскопов, и обеспечивает максимальный комфорт наблюдения в любом положении, удобство для одновременной работы нескольких операторов. Высокая четкость изображения позволяет распознавать мельчайшие дефекты и проводить их измерения.

Яркие, четкие изображения

iPLEX LX оснащен новой системой обработки изображений WiDER (Расширенный динамический диапазон). Эта уникальная технология позволяет различать детали как на затемненных, так и на освещенных участках, и получать яркие, сбалансированные по контрастности изображения в пределах всей глубины резкости объектива.

Оптические адаптеры со светодиодной подсветкой

В целях достижения максимальной гибкости и увеличения диапазона применений для PLEX LX и LT разработан широкий диапазон сменных оптических адаптеров. Новая встроенная светодиодная система подсветки примерно в два раза ярче обычной.
Кроме того, подсветка рабочей части с наружным диаметром 8,5 мм в 6× раз ярче, чем у приборов с диаметром рабочей части 6,0 мм. Высокая световая интенсивность светодиодных матриц на эндоскопах с наружным диаметром рабочей части 8.5 мм удобна при осмотре больших объемов. Блок светодиодов встроен в торец каждого сменного объектива зонда, что обеспечивает достаточную степень освещенности независимо от длины зонда и устраняет необходимость использования волоконных световодов.

Режим интенсивной подсветки Hi-Beam* служит для увеличения освещенности объекта в 2 раза. Более того, уникальная технология автоматического распознавания адаптеров SmartTip* позволяет сохранять информацию об используемом адаптере совместно с изображением дефекта для документирования условий осмотра.
*только для модели iPLEX LX

Исключительные возможности обработки изображения

Универсальные системы iPLEX LX и LT предлагают большие возможности, чем просто контроль на месте — от архивирования изображений до определения размера дефекта и последующей обработки полученных изображений на ПК.

Получение высококачественных снимков и видеороликов

iPLEX LX и LT позволяет записывать статические изображения JPEG и видеоролики MPEG-4 на сменную карту USB флеш-памяти (объем карты памяти — любой). Для сохранения или извлечения данных требуется только одно нажатие кнопки, функция уменьшенных изображений позволяет быстро просматривать записанные результаты. Никогда ранее компактные видеоскопы не имели столь высокого качества записи при непревзойденной простоте в эксплуатации.

Функция ввода текстовых комментариев

Для последующей обработки результатов и генерации отчетов в iPLEX LX и LT реализована функция ввода заголовков и комментариев к полученным изображениям. Вы можете быстро определить место проведения контроля или результаты по комментариям к сохраненным изображениям.

Обработка изображений

Программное обеспечение iPLEX Viewer Plus предназначено для обработки данных и точного измерения объектов на записанных изображениях. Это идеальный инструмент для повторного измерения или подтверждения текущих сохраненных результатов, программа доступна для бесплатного скачивания на сайте.

Кроме того, имеется возможность совместного использования с видеоскопической аппаратурой и специализированного программного обеспечения iPLEX Viewer PRO, что делает формирование отчетов более эффективным.

Защита внутренних компонентов

Сменная USB флеш-карта памяти и ионно-литиевый аккумулятор расположены внутри снабженного защелкой, герметичного отсека для защиты от неблагоприятных условий окружающей среды и механических повреждений.

Измерение для точного обнаружения

Стерео измерения

Реализованная в приборе технология стерео измерений обеспечивает высокую достоверность и точность результатов измерения. За счет захвата графической информации через две линзы стерео объектива и триангуляции, iPLEX LX обеспечивает получение точных измерений фактически любых объектов под любым углом.

Точность измерений

Точность измерения видеоскопа зависит от расстояния между объективом и дефектом. Функция Spot-Ranging — инструмент измерения расстояния от объектива в режиме реального времени. При этом оператор может контролировать текущее расстояние до объекта и определять, когда объектив находится в диапазоне допустимых расстояний для проведения измерения.

Файлы для Olympus NDT iPLEX LX/LT

Возникли вопросы по товару?

Игорь Любич

Здравствуйте! Меня зовут Игорь Любич. Я руководитель отдела «Оборудование неразрушающего контроля».

Готов ответить на все ваши вопросы по товару «Olympus NDT iPLEX LX/LT». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики iPLEX LX и LT

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Модель Диаметр рабочей части Длина рабочей части Жесткость Углы отклонения Верх/Низ/Право/Лево Приблизительный вес системы (с аккумулятором)
iPLEX LX iPLEX LT
IV8835L1 IV8835L2 ø 8,5 мм 3,5 м Переменная жесткость рабочей части (технология Tough Tapered Flex™). Гибкость плавно нарастает от блока управления к дистальному концу. 140° 3,0 кг
IV88100L1 IV88100L2 10,0 м 115° 3,9 кг
IV88200L1 IV88200L2 20,0 м Постоянная жесткость 70° 5,2 кг
ХАРАКТЕРИСТИКИ РАБОЧЕЙ ЧАСТИ
Внешняя оплетка Долговечная вольфрамовая оплетка с антифрикционным покрытием
Механизм отклонения изгибаемой части зонда Технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление. Обеспечивается обратная связь по усилию изгиба, предупреждающая закусывание зонда внутри изделия.
Датчик температуры Двухуровневый пороговый индикатор высокой температуры, только для iPLEX LX
РУЧНОЙ БЛОК УПРАВЛЕНИЯ
Габариты (Ш×В×Д) 93×192×311 мм
Вес 750 г
Кнопки быстрого доступа Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: режим «живого» изображения, регулировка электронного усиления видеосигнала, (технология WiDER — только для LX), яркость, Zoom, стоп-кадр, запись видео / «захват» экрана, управление углами отклонения, фиксатор угла изгиба рабочей части, доступ к меню, быстрый просмотр сохраненных в памяти изображений, вызов последнего изображения и последовательный просмотр снимков/видео.
СИСТЕМНЫЙ БЛОК
Габариты (Ш×В×Д) Основной блок 227×189×64 мм
Максимальные габариты: 239×215×99 мм
LCD монитор 6,5 дюймовый антибликовый монитор с возможностью работы при прямом солнечном свете
Электропитание Батарея: 10,8 В номинальное значение
Продолжительность работы около 100 минут
Питание от сети: от 100 В до 240 В, 50/60 Гц (выносной импульсный блок питания)
Видеовыход Композитный, разъем типа RCA
Выход USB Стандартный USB 2.0 A-типа
РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Регулировки изображения Трехуровневое цифровое увеличение изображения, восемь ступеней регулировки яркости
Регулировка усиления Трехступенчатая регулировка коэффициента усиления с уникальной технологий расширенного динамического диапазона (WiDER), только для iPLEX LX
Знакогенератор монитора Допускается ввод до 30 стандартных символов
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ
Внешние сменные носители информации USB flash карта, рекомендованная компанией Olympus
Выводимая знакогенератором дисплея информация Заголовок из 30 пользовательских символов, дата, время, системные настройки
Окно предварительного просмотра отснятых изображений Записанная информация может быть просмотрена в виде окна-массива уменьшенных изображений
Запись статических изображений (фото) Разрешение NTSC: 640×480 пикселей, PAL: 768×576 пикселей
Формат записи сжатый JPEG
Размер одного сохраненного изображения ~300 Кб (возможность сохранения ~3,400 изображений на 1 Гб памяти)
Запись видео Разрешение 640×480 пикселей
Формат записи AVI MPEG-4. Материал может быть легко просмотрен при помощи Windows Media Player
Размер фрагмента видеозаписи длинной 1 с составляет ~500 Кб (~30 минут записи видео на 1 Гб памяти)
СТЕРЕОИЗМЕРЕНИЯ дополнительные функции для iPLEX LX*¹
Расстояние Расстояние между двумя точками в пространстве
Точка-Линия Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем линии
Глубина Восстановленный в пространстве перпендикуляр от точки до заданной ранее пользователем плоскости
Площадь/Линии Многоточечные измерения (режим «мульти») и измерение периметра и площади

*1 В случае iPLEX LT, стереоскопические измерения становятся возможными после модификации до уровня iPLEX LX

ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур Рабочая часть На воздухе: от −25 до 80 °C; В воде: от 10 до 30 °C
Системный блок, блок управления На воздухе: от −10 до 40 °C
Относительная влажность Для всех частей от 15 % до 90 %
Устойчивость к жидким агрессивным средам Для всех частей Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором
Водонепроницаемость Рабочая часть Водонепроницаемость:
Эквивалентно погружению на глубину 10 м
При погруженной в жидкость рабочей части и присоединенным стереоскопическим адаптером, возможность измерений отсутствует
Системный блок, блок управления Прибор работоспособен под дождем и снегом, даже при сильном ветре (при этом батарейный отсек должен быть закрыт, а питание осуществляться только от аккумулятора). Неработоспособен под водой.
ОСНОВНЫЕ МОДЕЛИ ОПТИЧЕСКИХ АДАПТЕРОВ
Оптические характеристики Дистальный конец
Угол поля Направление обзора Глубина резкости*¹ Наружный диаметр*² Длина*³
Оптические адаптеры с наружным диаметром AT80D/FF-IV88 80º прямое 35−∞ мм ø 8,5 мм 22,9 мм
AT120D/NF-IV88 120º 4−190 мм
AT120D/FF-IV88 120º 25−∞ мм
AT120S/NF-IV88 120º прямое 1−25 мм 29,5 мм
AT120S/FF-IV88 120º 5−∞ мм
Стерео адаптеры диаметром AT60D/60D-IV88 60º/60º прямое/прямое 5−∞ мм ø 8,5 мм 28,9 мм
AT60S/60S-IV88 60º/60º боковое/боковое 4−∞ мм 36,5 мм
ОСНОВНЫЕ ОСОБЕННОСТИ ОПТИЧЕСКИХ АДАПТЕРОВ
Способ крепления Двойная резьба с кольцевым резиновым уплотнением
Источник света Матрица светодиодов высокой яркости
Способ идентификации адаптера*4 Два уровня яркости для более интенсивной подсветки, только для iPLEX LX

*1 Показывает диапазон расстояний от объектива, в котором предметы наблюдаются четко.
*2 Рабочая часть с установленным адаптером может быть проведена через отверстие диаметром ø 8,5 мм.
*3 Соответствует длине жесткого участка рабочей части в районе дистального конца.
*4 На рабочих частях с наружным диаметром 8.5 мм технология автоматического распознавания присоединенного адаптера SmartTip ограничивается контролем наличия адаптера. Пользователю необходимо вручную выбирать из меню модель необходимого адаптера.

Файлы для Olympus NDT iPLEX LX/LT

Ионно-литиевый аккумулятор и зарядное устройство

Lithium-ion Battery (NC2040OL24) Battery charger (CH5000C (USA Type)/ CH5000X (Europe type))

NC2040NO29
CH5000C (США)
CH5000X (Европа)

Батарея обеспечивает продолжительную работу устройства.


Сменные оптические адаптеры

Optical Tip Adapters

Широкая номенклатура оптических адаптеров для видеоскопов iPLEX LX и LT позволяет качественно проводить любые виды эндоскопического контроля.


Комплект центрирующих приспособлений MAJ-1935 под длинную рабочую часть с наружным диаметром 8,5 мм

Комплект центрирующих приспособлений MAJ-1935 под длинную рабочую часть с наружным диаметром 8.5 мм.

С помощью комплекта центрирующих приспособлений, установив их на дистальном конце рабочей части, Вы можете позиционировать рабочую часть по центру трубы. Комплект состоит из двух центраторов диаметром 75 и 140 мм.


Держатель рукоятки блока управления зонда

Handheld Controller Holder (MB-937)

MB-937
Дает возможность установки блока управления на штатив в случае длительной работы.
