Land

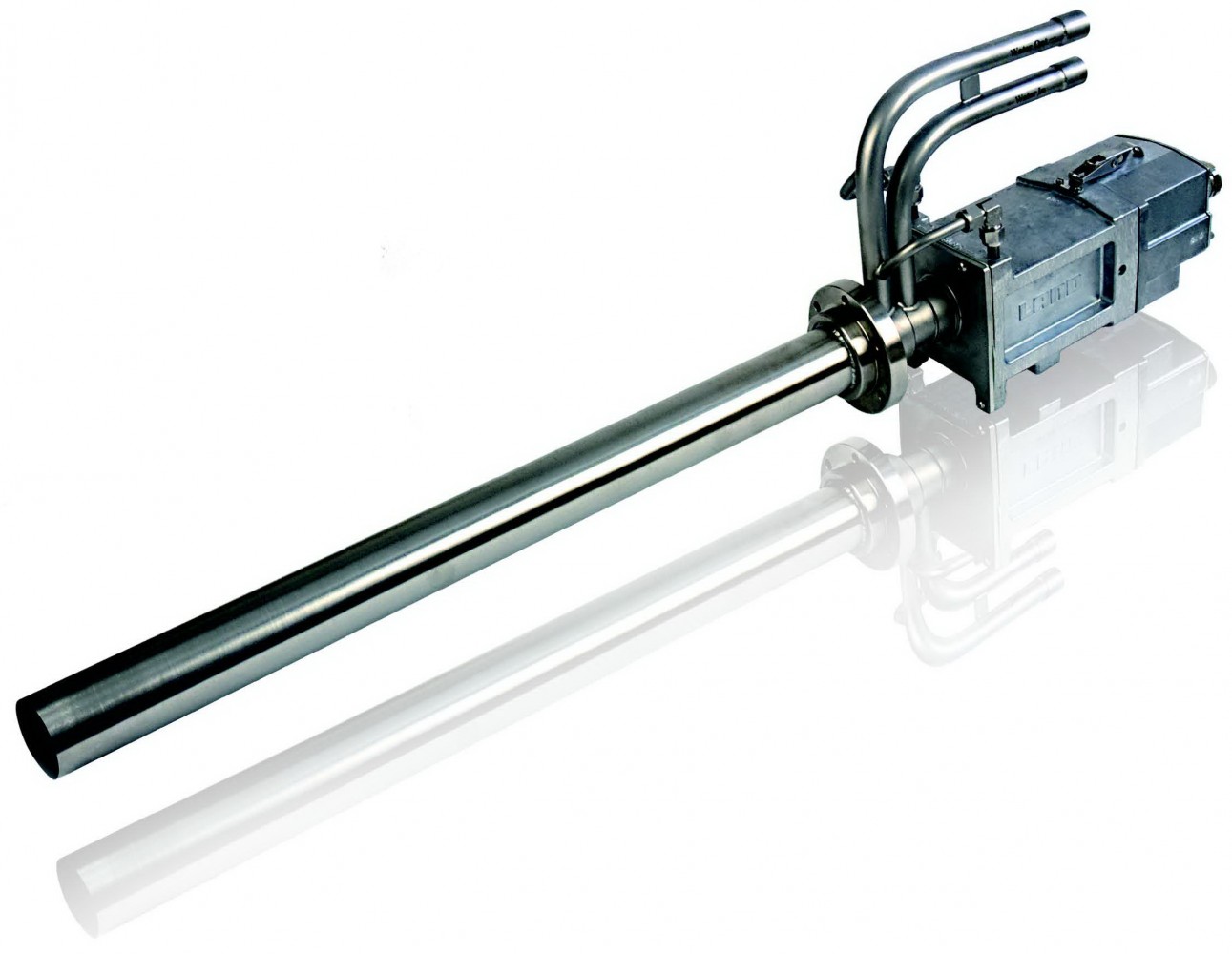

Коротковолновый ИК бороскоп

Технический бороскоп NIR borescope со встроенным коротковолновым тепловизором с разрешением матрицы 656 x 494 пикселей. Бороскоп предназначен для непрерывного визуального контроля технологических процессов в стеклоплавильных и обжиговых печах.

Тепловизионный бороскоп для плавильных и обжиговых печей

  • Бороскоп технический NIR borescope

Технический бороскоп со встроенным тепловизором

Бороскоп - это оптический прибор для визуального обследования труднодоступных мест. Технический бороскоп NIR borescope используется для измерения и контроля профилей температуры в обжиговых и стеклоплавильных печах. Главное его преимущество в том, что он контролирует температуру, охватывая сразу большую площадь внутри печей.

Этот бороскоп (NIR borescope – NIR-b) является, по существу, коротковолновой радиометрической ИК камерой, предназначенной для получения тепловых изображений высокого качества (656 x 494 пикселей), при этом точно определяет температуру в любой точке изображения. Эта инфракрасная камера может измерять температуру в диапазоне от 600 до 1800°C, применима для большого ряда практических задач, связанных с измерением температуры внутри печей.

Применение бороскопа

  • Нагревательные печи
  • Стекловаренные печи
  • Трубчатые печи установки реформинга
  • Цементные печи

Коротковолновый бороскоп NIR borescope

Выпуск коротковолнового ИК бороскопа – это дальнейшее расширения спектра приборов и систем измерения температуры компании Land AMETEK, базируясь более чем 20 летнем опыте в области тепловидения. Этот коротковолновый ИК бороскоп реализует испытанный тепловизионный метод в ближней ИК области (NIR) для точного определения профиля температуТепловизор в бороскопе​ры по всей печи, используя только одно небольшое отверстия в ее стене. Получение тепловых изображений внутри печей с огнеупорным покрытием, котлов и баков для расплавления стекла обычно требует, чтобы оператор вырезал отверстия в огнеупоре для наблюдения за критически важной зоной. Это может привести к значительным неэффективным затратам энергии из-за потери тепла. Кроме того, очень трудно защитить это отверстие от загрязнения. Этот ИК бороскоп имеет угол обзора 90° через узкое отверстие.

Преимущества бороскопа

Коротковолновый ИК бороскоп имеет значительные преимущества по сравнению с традиционными методами контроля печей. Этот бороскоп обеспечивает возможность непрерывного контроля без участия оператора, тогда как ручной визуальный осмотр может занимать несколько часов до его полного выполнения, и он не является непрерывным. Видеокамера не позволяет получать показания температуры, подобно коротковолновому ИК бороскопу. Термопара на конце трубки бороскопа обеспечивает возможность сигнализации, когда температура поднимается выше безопасного уровня.

Надёжная конструкция бороскопа

Эффективная водная система охлаждения

Для систем охлаждения требуется небольшой расход воды, даже для печей с самой высокой температурой, снижая, таким образом, эксплуатационные затраты.

Большой ассортимент монтажной арматуры

При этом доступны широко распространенные варианты монтажа для обеспечения простоты установки.

Термопара на конце бороскопа

Предупреждает оператора о необходимости удаления прибора, предотвращая его повреждение в случае превышения максимально допустимой температуры.

Угол обзора

Угол 44° или 90° обеспечивает тепловое изображение внутренней части печи или бака полностью. Разрешение 656 x 494 обеспечивает получение 324000 точек данных.

Длина зонда

Ряд возможных длин зонда обеспечивает оптимальные условия для каждой конкретной установки.

Встроенная продувка воздухом

Конструкция системы продувки воздухом позволяет защищать оптическую систему от пыли при минимальном потреблении воздуха.

Особенности и преимущества

  • Точность измерения высоких температур – обеспечивает оптимальное управление процессом, используя карты температур высокого разрешения.
  • Простота установки и использования – минимизирует затраты и снижает сложность монтажа.
  • Коротковолновый ИК детектор – низкая чувствительность к изменению коэффициента излучения, может использоваться для контроля через стеклянные или кварцевые смотровые отверстия.
  • Специализированное ПО – точки данных; зоны, представляющие интерес; автоматическая сигнализация и тренды данных по температуре.
  • Контроль 24 часа, 7 дней – беззатворная работа обеспечивает получение точных, надежных данных без "слепых" интервалов.
  • Безлицензионный экспорт – быстрая транспортировка без проблем.
  • 2-х годичная гарантия – гарантия надежности.

Возникли вопросы по товару?

Андрей Братыгин

Здравствуйте! Меня зовут Андрей Братыгин. Я руководитель отдела «Термографическое оборудование».

Готов ответить на все ваши вопросы по товару «ИК бороскоп». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.

Технические характеристики

Диапазон измерения:                               От 600 до 1800°С (3 модели в этом диапазоне)

Спектральная чувствительность:            От 0.85 до 1.05 мкм

Частота кадров:                                         30 кадров в секунду (Gigabit Ethernet)

Число пикселей изображения:                656 x 494

Погрешность:                                             1%

Класс защиты:                                            IP 65 / NEMA 4

Воспроизводимость:                                1°С

Вывод данных:                                          Цифровые данные через Gigabit Ethernet (M12)

Программное обеспечение:                     Полный пакет программ обработки изображений компании Land (LIPS) для PC

Стандартные принадлежности:               Блок питания, кабели, ПО, макросъемочный объектив, система

охлаждения водой или система продувки, монтажная арматура и детекторная трубка

Поле зрения (по горизонтали):                44° x 33° или 90° x 67.5°

Мгновенное поле зрения (IFOV):            12 мрад (44°), 2.4 мрад (90°)

Диапазон фокусировки:                          От 1000 мм до бесконечности

Длина зонда:                                             305, 610 или 915 мм

Диаметр зонда:                                         54 мм

Монтажная арматура:                              Выбор: 3 дюймовый фланец ANSI 150 RF и прокладка или фланец PN16 DN80 и прокладка с 12 дюймовой проходкой

Размеры:                                                  254 x 560 x 810 мм* (* или 1120 мм, или 1420 мм)
Номинальные параметры питания:      24 В постоянного тока, 3 ватта
Масса:                                                       15 кг (для 24 дюймового варианта)
