McMiller Зонды датчики CIS и DCVG

Зонды используются для комбинированных DCVG/CIS обследований трубопроводов.

Зонды датчики McMiller CIS и DCVG

  • McMiller Зонды датчики CIS и DCVG
  • В наличии
    на складе в Москве
  • 18
    Гарантия на McMiller CIS и DCVG: 18 месяцев

Аппаратура компании M.C. Miller для проведения комплексного обследования по методам CIS и DCVG

  • Зонд (датчик) с красной ручкой (левая рука оператора) (каталожный номер SIN015)
  • Зонд (датчик) с зеленой ручкой (правая рука оператора) (каталожный номер SIN0155)

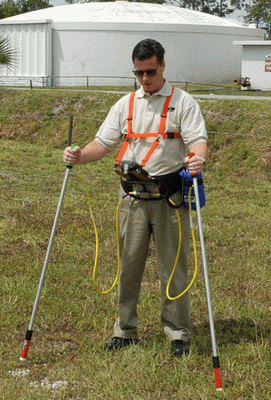

Для работы с помощью двух зондов (датчиков) требуется использование одного зонда с красной рукояткой и один зонд с зеленой рукояткой. В случае такой работы стержень с красной ручкой оператор держит в левой руке, а стержень с зеленой ручкой - в правой руке.

Число требуемых зондов зависит от типа обследования:

CIS-обследование может выполняться при использовании одного или двух зондов, однако обследование с прерыванием тока CIS выполняется более медленно, когда используется лишь один зонд данных, поскольку оператор после запуска записи напряжения должен держать зонд в контакте с почвой в течение полного цикла прерывания. С другой стороны, CIS-процесс обследования является более эффективным при использовании двух зондов, поскольку, по меньшей мере, один зонд находится в контакте с почвой все время, когда оператор перемещается вдоль длины трубопровода, причем нет задержки в регистрации напряжений при их включении/выключении. Кроме того, при использовании двух зондов регистрации напряжений могут запускаться посредством кнопочного переключателя на одном из зондов в то время, как местоположение меток обзора (в типовом случае через каждые 30 м) может регистрироваться посредством кнопочного переключателя на втором зонде.

Для DCVG-обследования требуются два зонда (один с красной ручкой, другой – с зеленой ручкой), поскольку для таких обследований требуется измерение разности потенциалов между двумя измерительными позициями на поверхности почвы над трубопроводом.

Для комбинированных DCVG/CIS обследований, то есть когда DCVG- и CIS-данные собираются во время одного прохождения оператора вдоль длины трубопровода, также требуются два зонда (один с красной ручкой, другой – с зеленой ручкой). В этом случае требуется также контроллер распределительной коробки SBC (Switch Box Controller) производства нашей компании.

ЗАМЕЧАНИЕ: в случаях, когда обследования выполняются с перемещением через густой кустарник, что могло бы привести к отрыву зонда от поверхности грунта, рекомендуется, чтобы использовался провод со слабиной, как показывается на приведенной выше фотографии, чтобы свести к минимуму нагрузку на кабельный соединитель, когда зонд перемещается через кустарник.

Кабели зондов используются для подсоединения датчиков опорных электродов к вольтметру в наших регистраторах данных. При подсоединении такого кабеля учитывайте, что цвет кольцевой полоски на кабеле указывает, к какой стороне вольтметра необходимо подсоединять опорный электрод.

Если используется кабель зонда с черной кольцевой полоской, зонд опорного электрода будет подсоединяться к отрицательной стороне (клемме) вольтметра. Такой кабель зонда будет обеспечивать показания отрицательного знака для «трубопровод-грунт», когда положительная сторона вольтметра подсоединяется к трубопроводу.
С другой стороны, если используется кабель зонда с красной кольцевой полоской, зонд опорного электрода будет подсоединяться к положительной стороне (клемме) вольтметра. Такой кабель зонда будет обеспечивать показания положительного знака для «трубопровод-грунт», когда отрицательная сторона вольтметра подсоединяется к трубопроводу.
Кабель с черной кольцевой полоской (номер по каталогу 12660) Кабель с красной кольцевой полоской (номер по каталогу 12665)

Контроллер распределительной коробки SBC (Switch Box Controller) (номер по каталогу 12555)

Такой контроллер распределительной коробки SBC позволяет собирать данные DCVG- и CIS-обследований за один проход оператора вдоль длины трубопровода. Комплект поставки включает в себя кабель для подсоединения распределительной коробки к регистратору данных G1.

Комплект ремня (номер по каталогу 12710)

Такой комплект ремня используется для перемещения регистратора данных G1 на уровне пояса, чтобы освободить руки, и имеет интегрированный переходник для двух зондов для использования как при CIS-, так и при DCVG-обследовании. Переходник для двух зондов используется для подсоединения зондов к регистратору данных G1. Совместно с комплектом ремня для CIS-обследования используется диспенсер с проводом в набедренной сумке HPTWD (Hip Pack Trail Wire Dispenser).

Замечание: если приобретается заплечный рюкзак для переноски катушки с проводом для выполнения CIS-обследования, мы рекомендуем комплект ремня (дополнительно) для DCVG-обследований, поскольку для DCVG-обследований заплечный рюкзак не требуется.

Диспенсер с проводом HPTWD не требуется для CIS-обследования и комбинированных DCVG/CIS-обследований

Когда используются провод и счетчик совместно с диспенсером с проводом HPTWD, через каждые 2,5 фута (или через каждый метр в случае использования метрической системы измерений) формируется звуковой сигнал, и оператор по такому сигналу запускает снятие показаний. В качестве альтернативного варианта снятие показаний может запускаться автоматически посредством кабеля запуска. В случае комбинированных DCVG/CIS-обследований автоматический запуск невозможен, поскольку в этом случае сначала записывается DCVG-напряжение (в каждой измерительной позиции), а запись CIS-напряжения запускает сам регистратор данных.
